7/8″ Conexión de cable
- Contactos hembra
- Terminación para soldadura
- Configuración de montaje en campo
7/8″ / EJEMPLO DE PRODUCTO
GLOBIX / 7/8″
Conectores circulares de 7/8″ para industria
Conectores de 7/8″ para cables y equipos industriales. Seleccione conexiones de cable, acodadas, receptáculos y PCB según contactos e interfaz complementaria.
Imagen representativa. La configuración y el conector complementario se confirman para su proyecto.
RESUMEN DEL PRODUCTO
7/8″: seleccionar la conexión
Configuraciones de contactos documentadas: 2 / 3 / 4 / 5 / 6. Confirme conjuntamente contactos, terminación y montaje. No todas las combinaciones están disponibles en cada formato.
Ver todos los conectores de la serie M →IMÁGENES DEL PRODUCTO
Conexiones de cable y equipo
Imágenes de las estructuras documentadas. Su número no representa la cantidad de SKU. No se atribuyen modelos ni orientaciones sin una referencia confirmada.
Conectores de cable
15 vistas

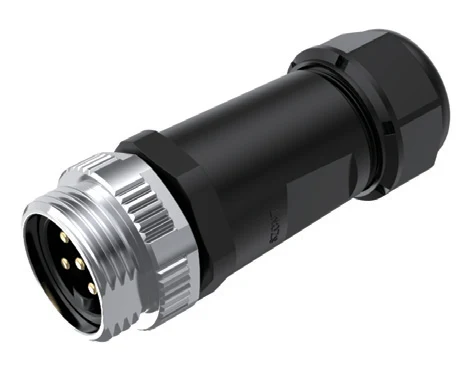

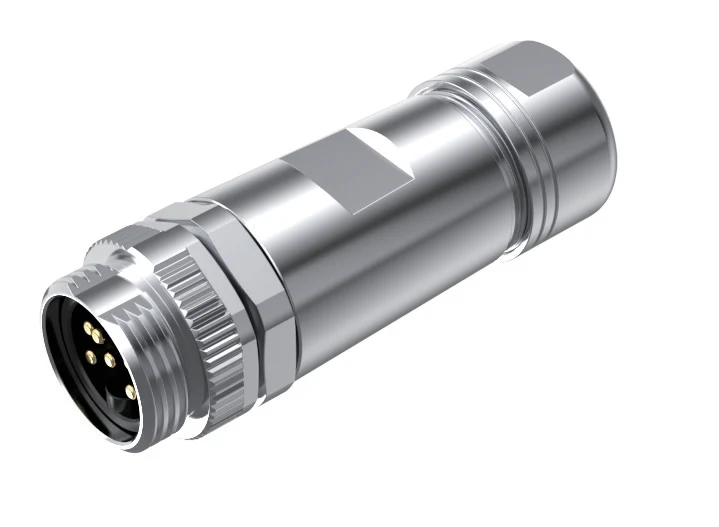

7/8″ Conexión de cable
- Contactos macho
- Terminación para soldadura
- Configuración de montaje en campo

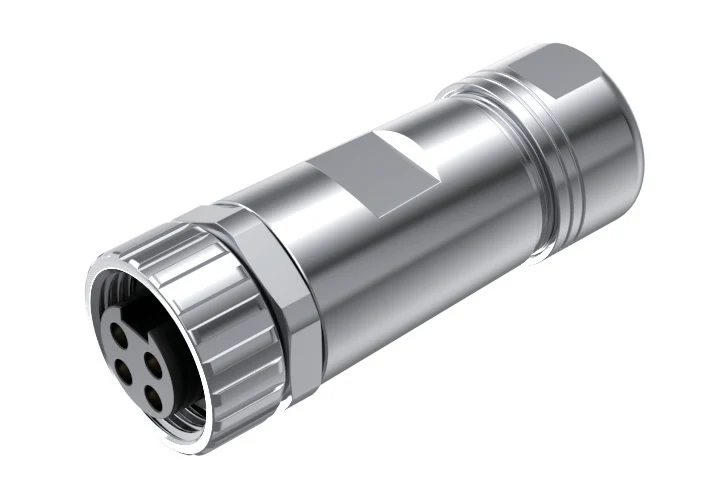

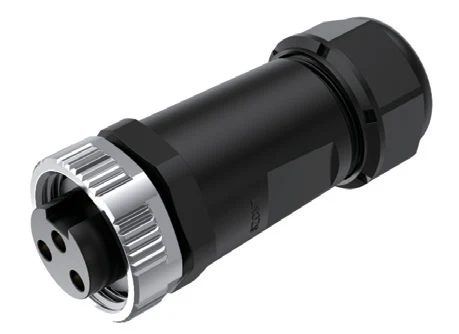

7/8″ Conexión de cable
- Contactos hembra
- Terminación para soldadura
- Configuración de montaje en campo

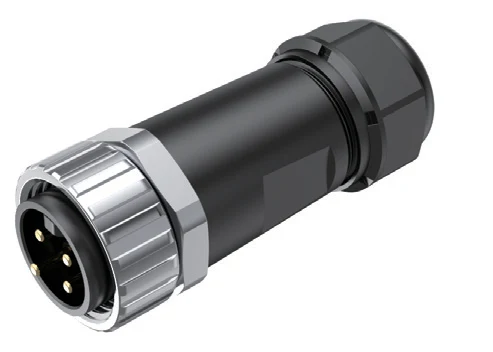

7/8″ Conexión de cable
- Contactos macho
- Terminación para soldadura
- Configuración de montaje en campo
7/8″ Conexión de cable
- Contactos macho
- Terminación para soldadura
- Configuración de montaje en campo

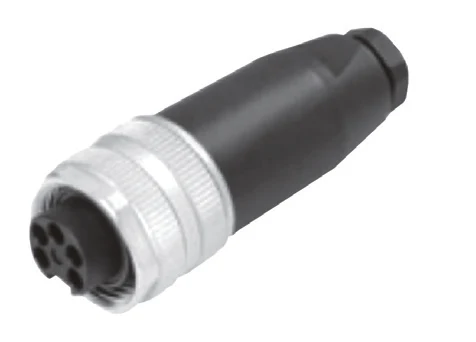

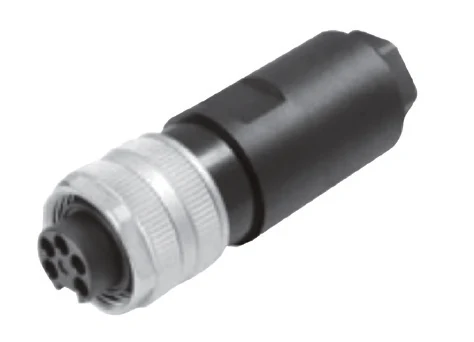

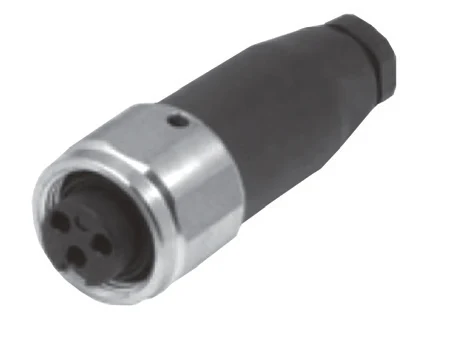

7/8″ Conexión de cable
- Contactos hembra
7/8″ Conexión de cable
- Contactos hembra
7/8″ Conexión de cable
- Contactos hembra

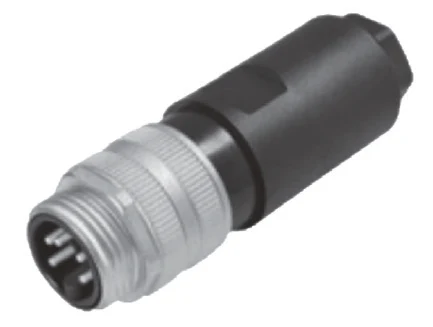

7/8″ Conexión de cable
- Contactos macho

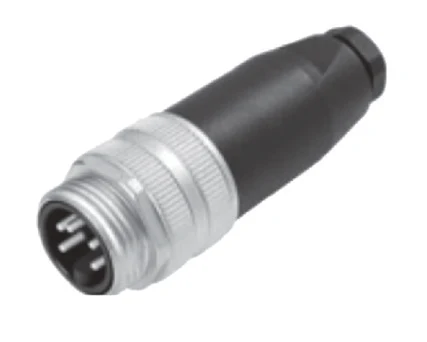

7/8″ Conexión de cable
- Contactos macho

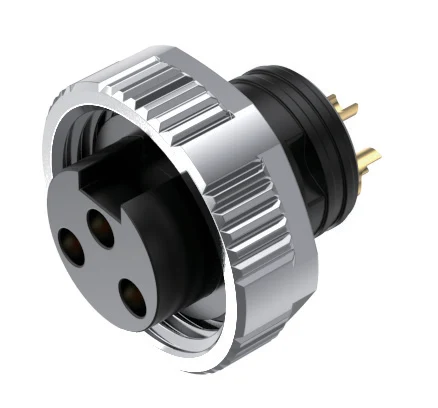

7/8″ Conexión de cable
- Contactos hembra
- Terminación para soldadura

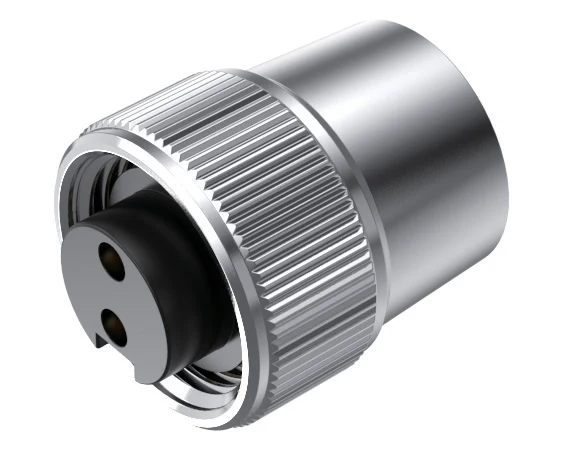

7/8″ Conexión de cable
- Contactos hembra
- Terminación para soldadura

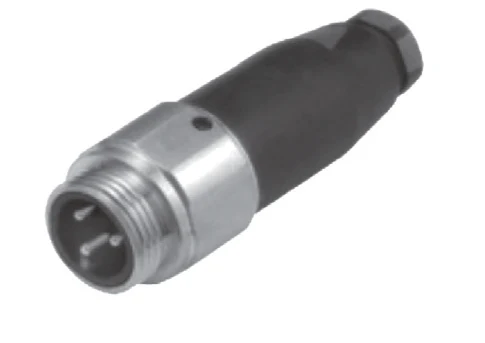

7/8″ Conexión de cable
- Contactos macho
- Apantallado
- Terminación para soldadura

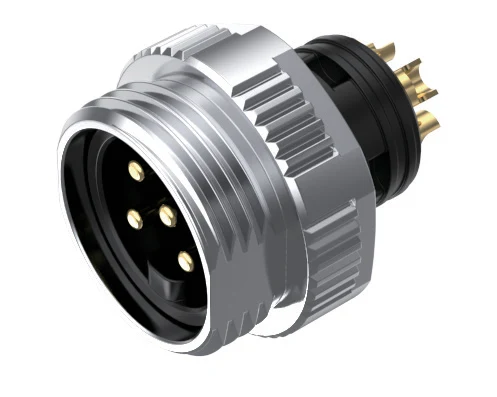

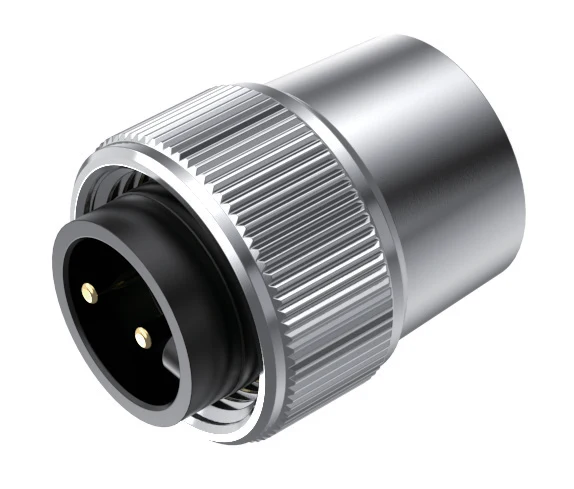

7/8″ Conexión de cable
- Contactos macho
- Terminación para soldadura
7/8″ Conexión de cable
- Contactos macho
- Terminación para soldadura
Conexiones acodadas
3 vistas

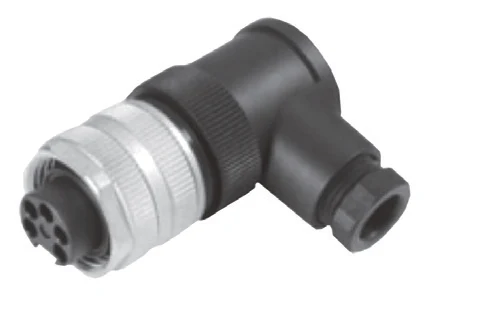

7/8″ Conexión acodada
- Contactos hembra
- Acodado

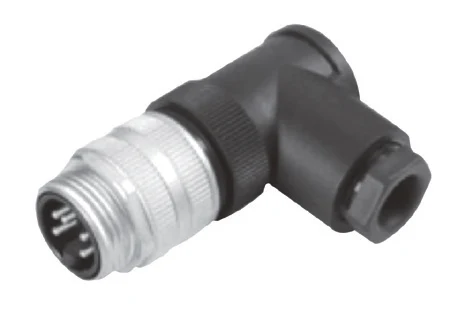

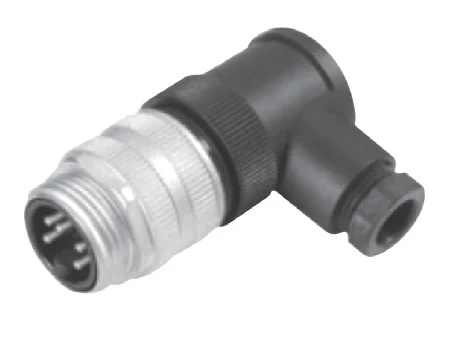

7/8″ Conexión acodada
- Contactos macho
- Acodado
7/8″ Conexión acodada
- Contactos macho
- Acodado
Conectores de panel
4 vistas

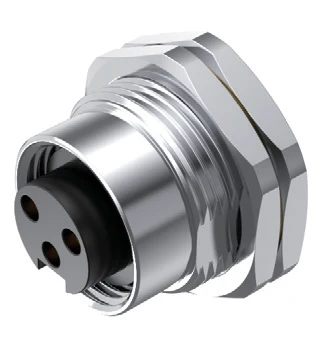

7/8″ Conexión de panel
- Contactos hembra
- Terminación para crimpado
- Montaje frontal

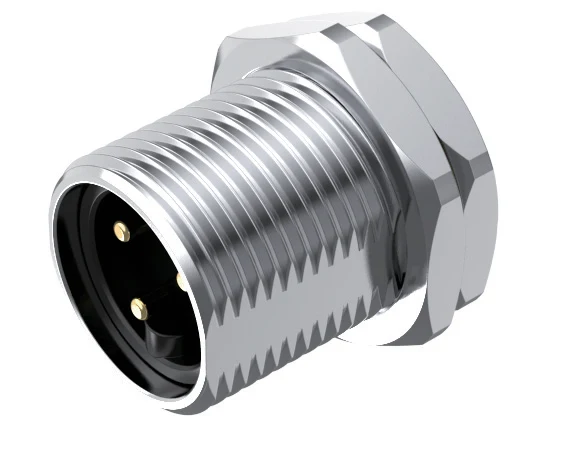

7/8″ Conexión de panel
- Contactos macho
- Terminación para crimpado
- Montaje frontal

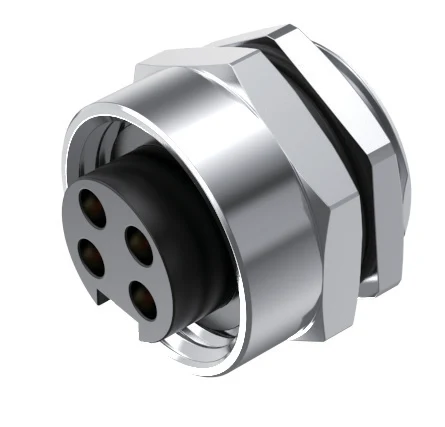

7/8″ Conexión de panel
- Contactos hembra
- Terminación para soldadura
- Montaje posterior

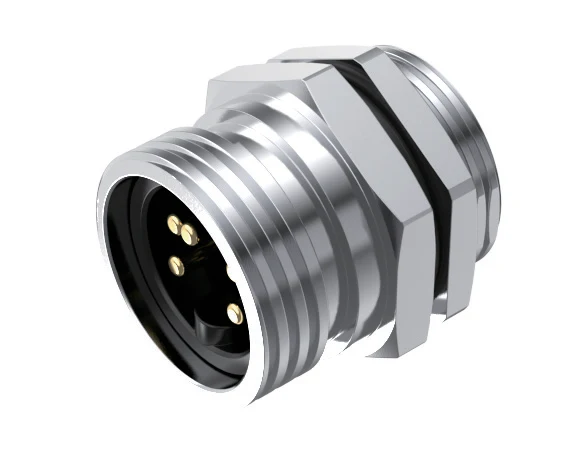

7/8″ Conexión de panel
- Contactos macho
- Terminación para soldadura
- Montaje posterior
Versiones PCB
1 vistas

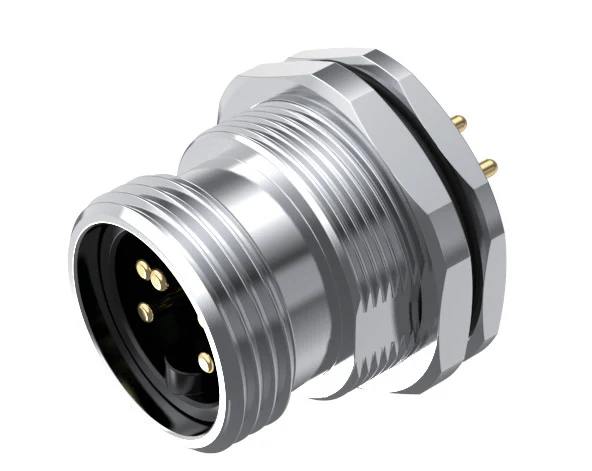

7/8″ Conexión PCB
- Contactos macho
- Montaje frontal
Configuraciones de contactos
2 a 6 contactos, según configuración
La tabla de referencia incluye 2, 3, 4, 5 y 6 contactos. El catálogo también recoge 2*PE, 3*PE y 4*PE. Su definición, posición y asignación eléctrica requieren confirmación independiente.
Datos eléctricos
Datos eléctricos por número de contactos
Página 100. Estos valores no se atribuyen a las entradas adicionales PE sin una correspondencia confirmada.
| Contactos | Tensión nominal | Corriente nominal |
|---|---|---|
| 2 | 300 V | 12 A |
| 3 | 300 V | 9 A |
| 4 | 300 V | 9 A |
| 5 | 300 V | 9 A |
| 6 | 300 V | 9 A |
Datos técnicos de referencia
Referencias de la interfaz en pulgadas
Referencias de la página 100. Confirme protección, temperatura y vida mecánica para el modelo y sus condiciones de montaje.
| Característica | Referencia de serie |
|---|---|
| Grado de protección | IP67 |
| Temperatura de funcionamiento | −40 °C a +85 °C |
| Vida mecánica | >500 ciclos de conexión |
| Resistencia de contacto | ≤3 mΩ |
| Contactos | CuZn, dorado |
| Rosca de acoplamiento | 7/8-16UN; detalle según plano del modelo |
Formatos & Terminaciones
Cable, acodado, panel y PCB
LT, R y Z son familias o códigos estructurales, no codificaciones. Se documentan conectores moldeados y ensamblables para soldadura, receptáculos fijos, crimpado y PCB. La salida de 10–12 mm pertenece a determinadas versiones R, no a toda la serie.
Selección por modelo
Comprobar cable y plano conjuntamente
Las páginas 104–105 distinguen geometría y salida de cable por modelo. Los valores 1,5 / 2,5 mm indican diámetro del pin, no sección del conductor. La página 106 incluye cables PUR de 3, 4 y 5 contactos. Confirme referencia, rosca y cable mediante la entrada concreta.
GUÍA DE SELECCIÓN
7/8″: seleccionar conectores
- Número de contactos e interfaz existente
- Contactos macho o hembra
- Cable, panel o montaje PCB documentado
- Formato y cierre requeridos
- Terminación y cable
- Apantallamiento y montaje
- Fotografía o plano y cantidad
La configuración solo incluye opciones documentadas para el modelo elegido. Puede dejar por definir los datos que todavía desconozca.
DESCARGAS
Catálogo general de la serie M
El catálogo general EN / ZH incluye las versiones 7/8″, datos de referencia y planos por modelo.
Abrir catálogoPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores 7/8″
¿Qué cantidades de contactos están documentadas?
La tabla eléctrica recoge de 2 a 6 contactos. Las entradas adicionales PE requieren una asignación técnica independiente.
¿Qué formatos hay?
Conectores de cable y ensamblables, acodados, montaje frontal o posterior y determinadas terminaciones PCB y de crimpado.
¿Qué rosca se utiliza?
La interfaz se documenta como 7/8-16UN. Confirme formato y tolerancia de rosca mediante el plano del modelo.
¿Qué datos ayudan a seleccionar el producto?
Indique contactos macho o hembra, montaje de cable o panel, orientación, terminación, cable, conector complementario y cantidad. Adjunte plano o fotografía.
SOLICITUD DE PRESUPUESTO
7/8″: consultar conexión
Indique contactos, conector complementario, terminación y cantidad. Los datos del cable y un plano o fotografía ayudan a precisar la selección.
