GLOBIX / F-SERIE
Serie F: conectores circulares push-pull
Conectores metálicos push-pull para equipos, sistemas de medida e interfaces industriales. Compare versiones rectas, acodadas y receptáculos fijos o libres.
Serie F de un vistazo
Cuatro tamaños
0F, 1F, AF y 2F documentados en la serie
2–10 Contactos
Configuraciones de señal y pequeña potencia
Push-Pull
Enclavamiento en carcasa metálica
Conectores y receptáculos
Versiones rectas, acodadas, fijas y libres
TAMAÑOS Y CONTACTOS
Tamaños y configuraciones de contactos
0F1FAF2F
La documentación indica 2–10 contactos. Confirme la disposición según tamaño, formato e interfaz. Esta selección no es una matriz completa de pinouts.
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo

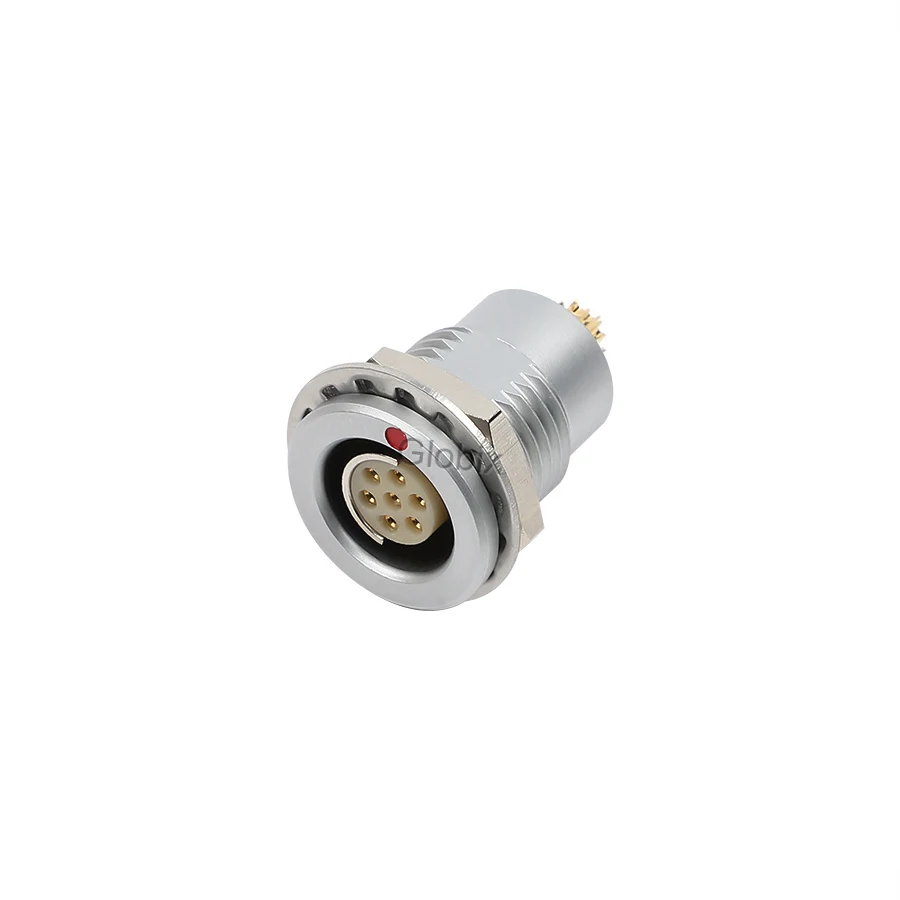

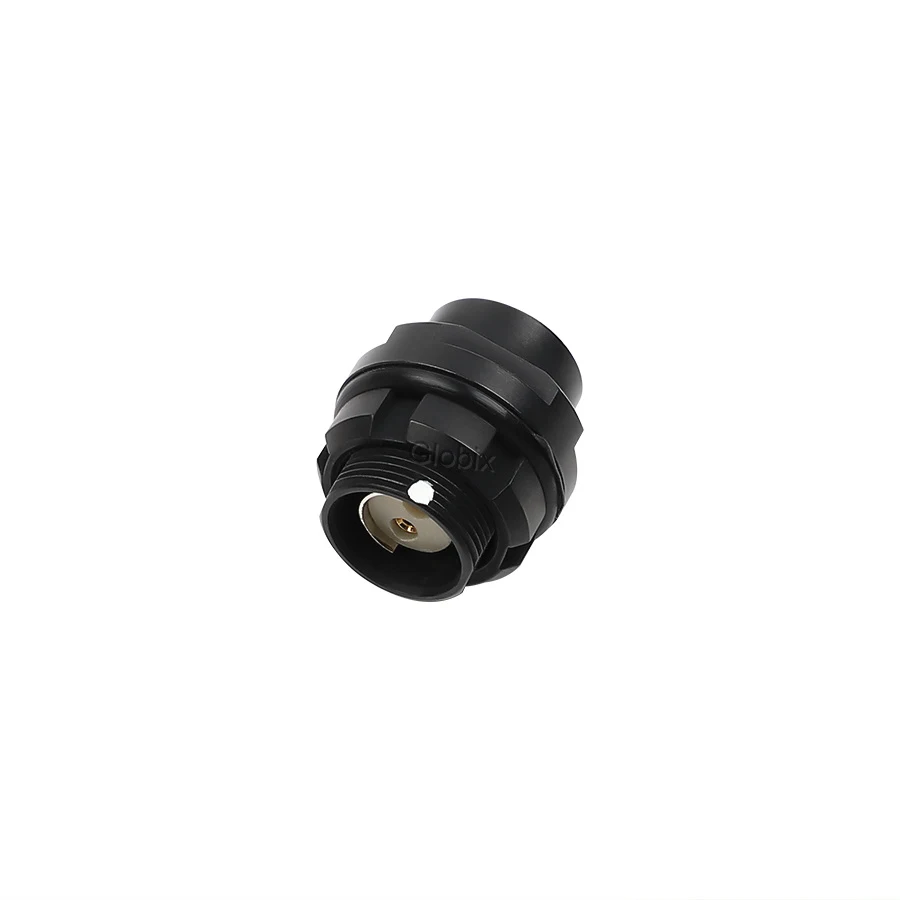

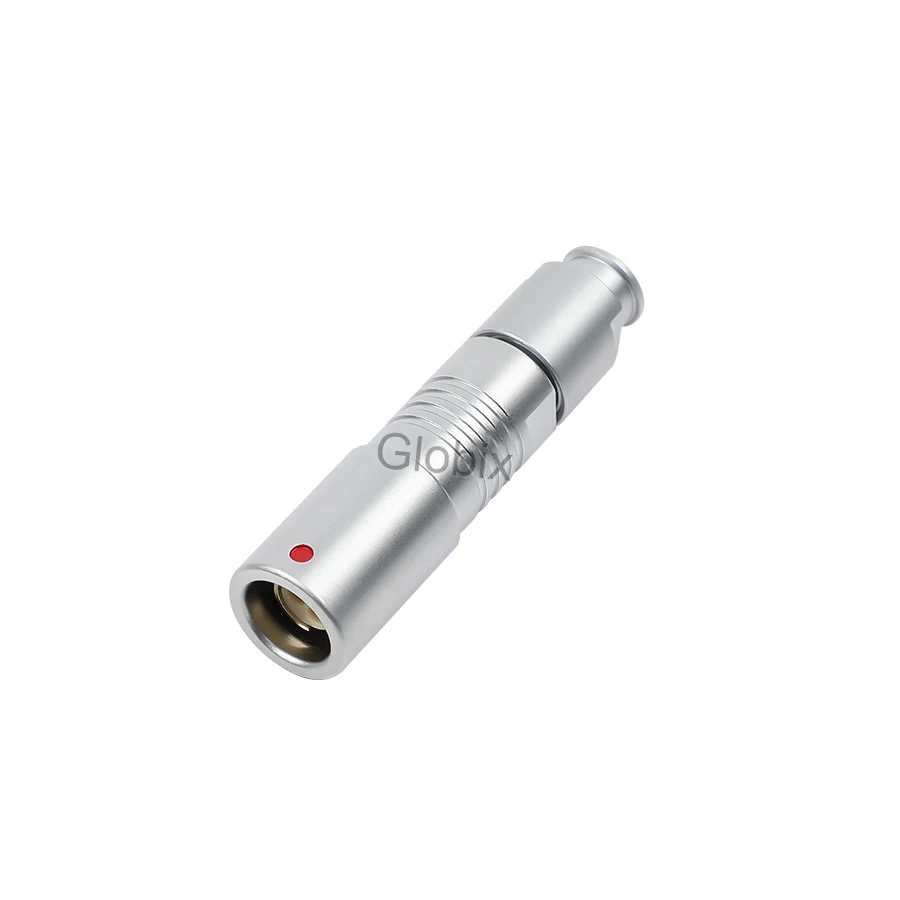

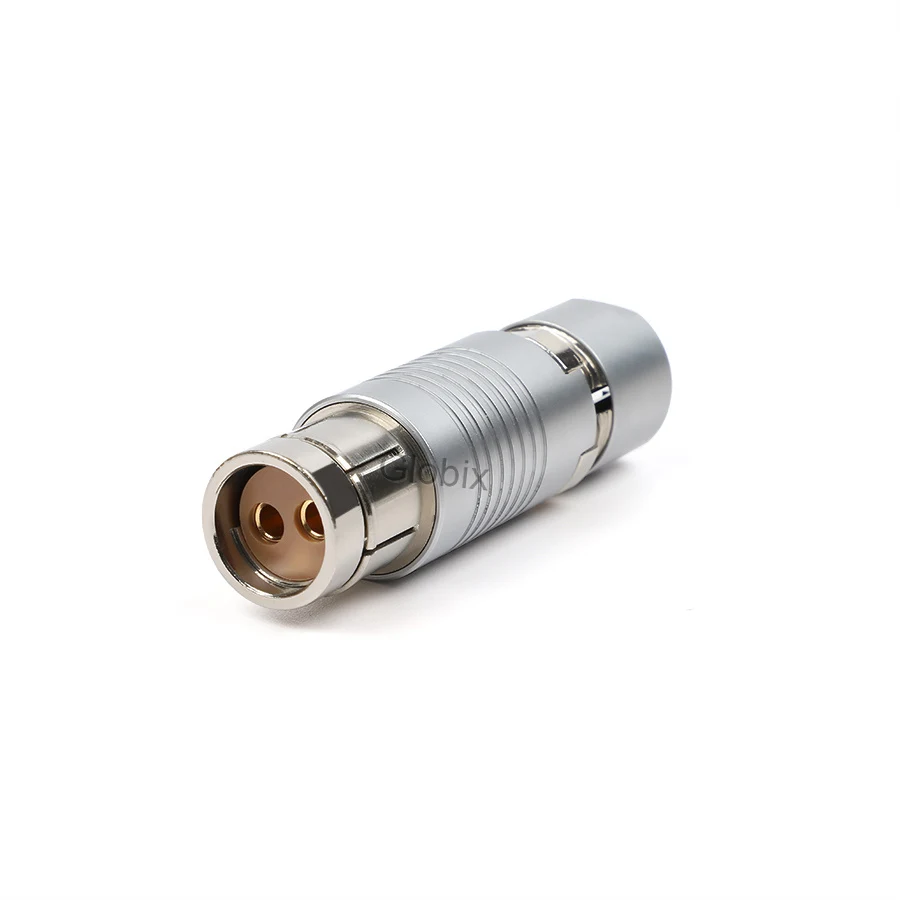

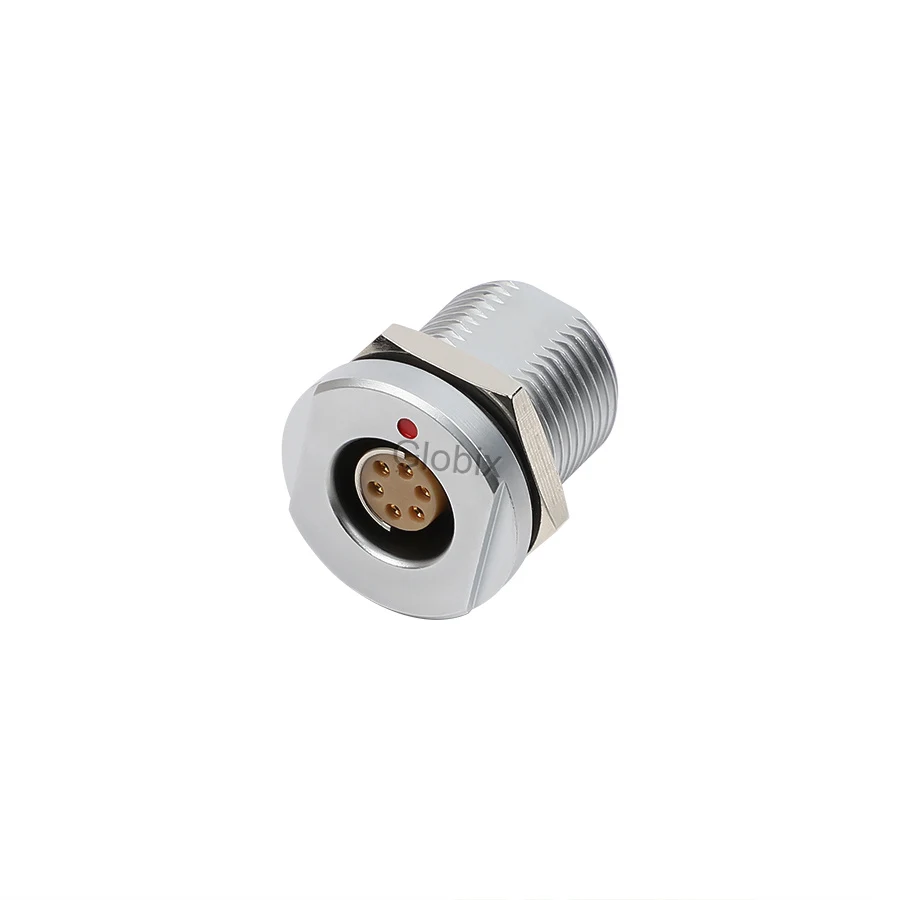

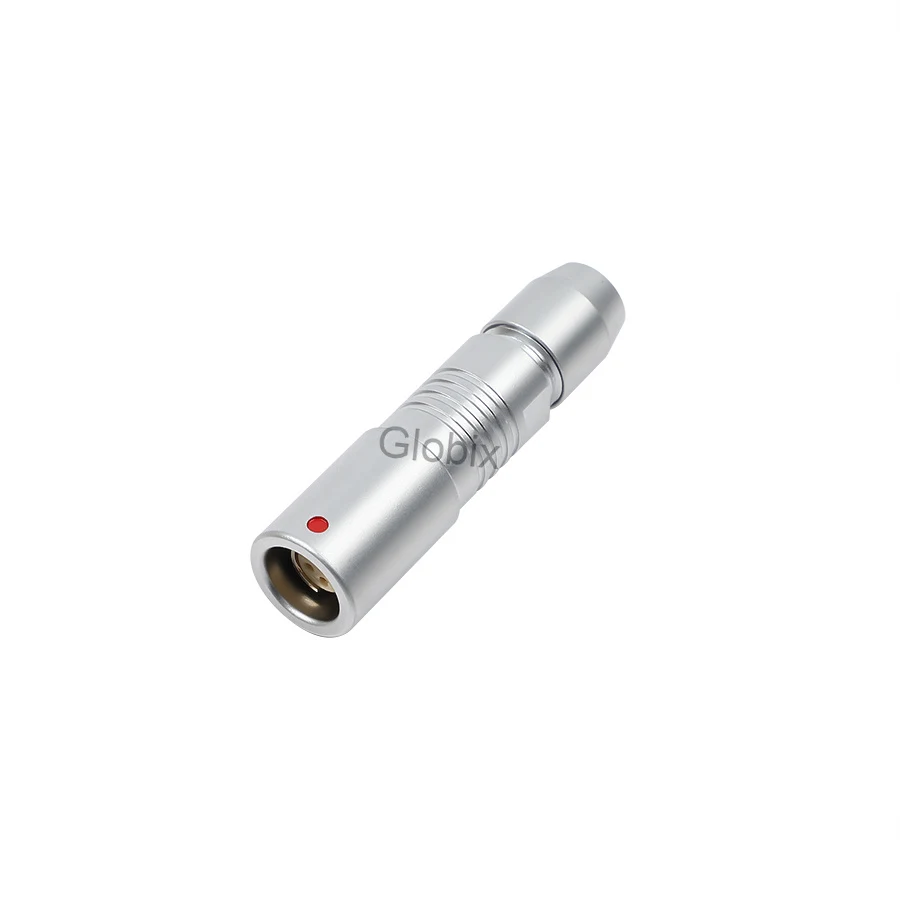

Seis imágenes muestran la serie F. Las cinco denominaciones de conectores y trece de receptáculos describen formatos documentados. Las imágenes no tienen asignada una referencia concreta.
Conector macho
Salidas rectas y un formato de 90° para distintos montajes.
GB-SS1
Conector recto; confirme terminación y cable según aplicación.
GB-S2
Conector recto; confirme terminación y cable según aplicación.
GB-S4
Conector recto; confirme terminación y cable según aplicación.
GB-WSO
Conector a 90° para salida lateral de cable.
Receptáculos de equipo y libres de cable
Receptáculos fijos de equipo y libres de cable. La lista no cubre todos los SKU ni todas las combinaciones.
GB-G8
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-G8-3
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-G8-11
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-G1
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-G2
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-G4
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-GK
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-DEE
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-DEU
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-DBP
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-DG
Receptáculo fijo; confirme montaje, contactos e interfaz.
GB-KE
Receptáculo libre; seleccione interfaz y terminación de cable conjuntamente.
GB-DGX
Receptáculo libre; seleccione interfaz y terminación de cable conjuntamente.
VARIANTES Y FORMATOS
Seleccionar la conexión adecuada
Los modelos distinguen funciones de conexión. Para el pedido deben definirse también tamaño, inserto y terminación.
Conectores rectos y acodados
Los conectores rectos tienen salida posterior. GB-WSO se documenta con salida a 90°.
Receptáculos fijos y libres
El montaje en equipo y las uniones libres de cable requieren terminaciones y recorridos diferentes.
Soldadura y PCB
La serie incluye soldadura y PCB con terminaciones rectas o acodadas. La combinación disponible depende del modelo.
RESUMEN TÉCNICO
Datos técnicos
| Cierre | Enclavamiento push-pull; desbloqueo mediante la carcasa exterior |
|---|---|
| Tamaños | 0F, 1F, AF, 2F |
| Intervalo de contactos | 2–10 contactos para señal y pequeña potencia; confirme el pinout de cada configuración. |
| Terminaciones | Soldadura y PCB, recta o acodada según versión |
| Carcasa | Carcasa metálica; las referencias incluyen latón cromado y acabados en cromo negro o níquel. |
| Aislante | PPS, PEEK o teflón según configuración |
| Codificación | Opciones de codificación; confirme la versión complementaria |
| Apantallamiento | Apantallamiento perimetral para la conexión acordada |
Valores eléctricos, protección, temperatura, ensayos y vida mecánica se confirman por versión. Las dimensiones se toman del plano acordado.
CARACTERÍSTICAS DEL PRODUCTO
Push-pull en carcasa metálica
Conexión rápida y desbloqueo manual
El enclavamiento permite conexión y desconexión rápidas para mantenimiento y cambio de equipos.
Definir codificación y pantalla
En equipos con varias conexiones, confirme codificación, pantalla del cable, terminación y tierra conjuntamente.
Sellado según la aplicación
Indique sellado y condiciones de uso. La protección se revisa para modelo, interfaz y montaje.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Cuatro ejemplos de pedido explican la denominación. Orientan la selección sin formar una matriz completa.
Conector recto
GB-SS.0F.303.CPARConector acodado
GB-WSO.0F.303.CPARReceptáculo fijo
GB-G8.0F.303.CPARReceptáculo para cable
GB-KE.0F.303.CPLRGB | Prefijo GLOBIX |
|---|---|
SS / WSO / G8 / KE | Modelo del ejemplo correspondiente |
0F | Tamaño; otros códigos documentados: 1F, AF y 2F |
303 | 3 contactos en el ejemplo; códigos documentados 302 a 310 |
C | Latón cromado; otros acabados: S cromo negro, N níquel |
P | PPS; otros aislantes: L PEEK, T teflón |
A / L | Soldadura: macho / hembra; existen otras indicaciones para PCB recta y a 90° |
R | Marca roja; B indica una marca blanca en la documentación |
Las combinaciones de campos no están disponibles automáticamente. Confirme la referencia completa con cable, interfaz y terminación.
APLICACIONES
Conexiones para equipos e instrumentos
La serie se describe para electrónica médica, laboratorio, medida, datos, telecomunicaciones, audio/vídeo y control industrial. Las imágenes no constituyen referencias de clientes.

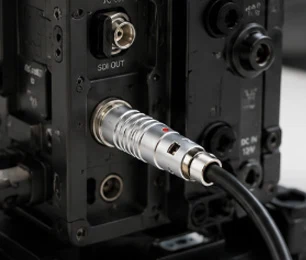

Equipos especializados
Conexiones para equipos e instrumentos según proyecto.

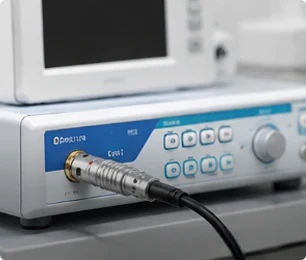

Electrónica médica
Interfaces de diagnóstico, monitorización e imagen; confirme la idoneidad para el proyecto.

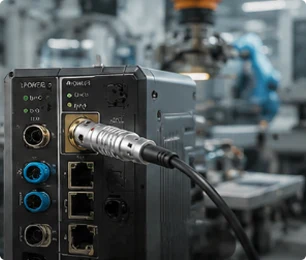

Automatización industrial
Conexiones de sensores, controles y equipos industriales.

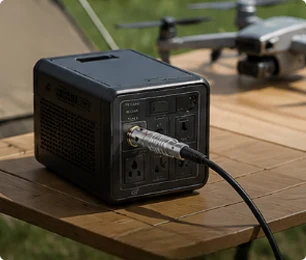

Otras aplicaciones de equipos
Defina formato, contactos y cable según la función del equipo.
MONTAJE DE CABLES
Planificar conector circular y cable como un conjunto
Para conjuntos de cables de la serie F, indique longitud, diámetro, pinout, pantalla y orientación. Un plano o imagen de la interfaz facilita la selección.
Consultar montaje de cablesPreguntas sobre la serie F
¿Qué tamaños y contactos están documentados?
Se documentan 0F, 1F, AF y 2F, con 2–10 contactos. Confirme la disposición para formato e interfaz complementaria.
¿Cuándo conviene un conector acodado?
Una salida lateral puede ser útil con poco espacio posterior. GB-WSO se documenta como conector a 90°.
¿Las imágenes tienen referencias de pedido asignadas?
Las imágenes muestran productos de la serie F. La asignación exacta requiere modelo, interfaz y, si procede, plano o muestra.
¿Cómo se define la protección requerida?
Indique entorno, sellado y montaje para confirmar la configuración adecuada.
¿Qué datos necesita la consulta?
Indique aplicación, formato, contactos, requisitos eléctricos, cable y cantidad. Fotografías y planos facilitan la selección.
