M40 / EJEMPLO DE PRODUCTO
GLOBIX / M40
Conectores circulares M40 para cable y equipo
Seleccione M40 según tipo de contacto, montaje e interfaz complementaria. Las versiones documentadas usan crimpado; confirme el cierre de cada formato.
Imagen representativa. La configuración y el conector complementario se confirman para su proyecto.
RESUMEN DEL PRODUCTO
M40: seleccionar la conexión
Configuraciones de contactos documentadas: 6 / 8. Confirme conjuntamente contactos, terminación y montaje. No todas las combinaciones están disponibles en cada formato.
Ver todos los conectores de la serie M →IMÁGENES DEL PRODUCTO
Conexiones de cable y equipo
Imágenes de las estructuras documentadas. Su número no representa la cantidad de SKU. No se atribuyen modelos ni orientaciones sin una referencia confirmada.
Conectores de cable
3 vistas

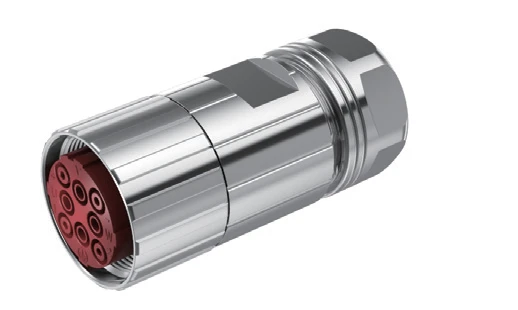

M40 Conectores de cable
- Contactos hembra
- Terminación para crimpado
- Conexión de cable
- Conexión roscada

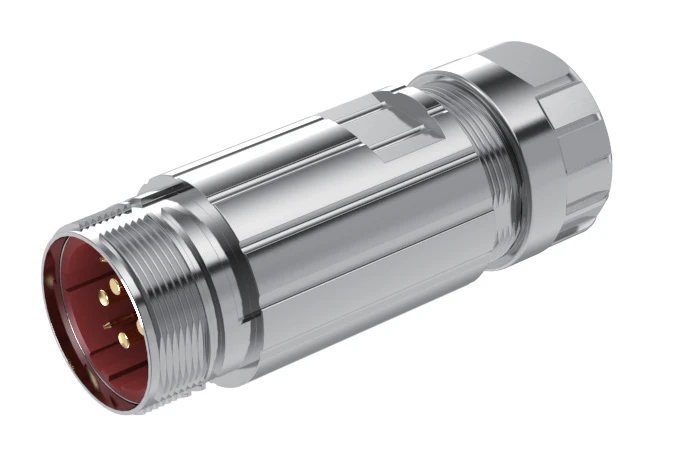

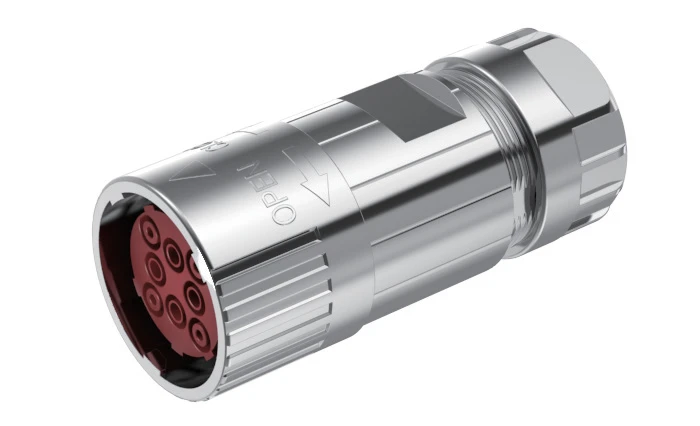

M40 Conectores de cable
- Contactos macho
- Terminación para crimpado
- Conexión de cable
- Conexión roscada
Receptáculos de equipo y conexiones de brida
2 vistas

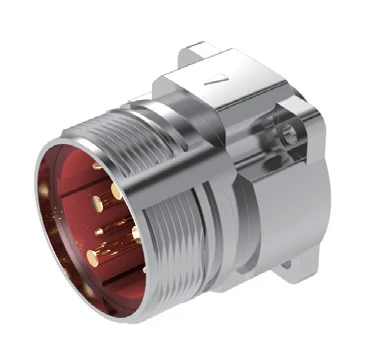

M40 Conexión de brida
- Contactos macho
- Terminación para crimpado
- Panel / Equipo
- Conexión roscada

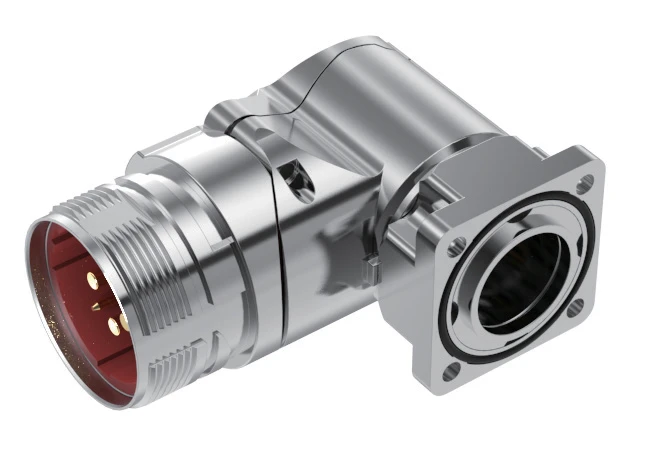

M40 Conexión de brida
- Contactos macho
- Terminación para crimpado
- Panel / Equipo
- Conexión roscada
- Brida de 90°, fijación frontal
Configuraciones de contactos
Número y tipo de contactos
Se documentan 6 / 8 contactos macho o hembra. No se deduce codificación ni asignación PE del dibujo.
Datos eléctricos
Referencia eléctrica del catálogo
Fuente: página 96. Confirme los valores para el modelo. Se conservan 600 V / 330 V y 55 A / 28 A; su asignación a contactos individuales no está confirmada.
| Contactos | Tensión nominal | Corriente nominal | Tensión nominal de impulso |
|---|---|---|---|
| 6 | 600 V / 330 V | 55 A / 28 A a 40 °C | 2500 V |
| 8 | 600 V / 330 V | 55 A / 28 A a 40 °C | 2500 V |
Datos técnicos de referencia
M40 Datos de referencia
Referencia de serie: página 96. Confirme protección, temperatura y vida mecánica con el acoplamiento, cable y montaje, sin extenderlas a todas las versiones.
| Característica | Referencia del catálogo |
|---|---|
| Grado de protección | IP67 |
| Temperatura | −40 °C a +85 °C |
| Vida mecánica | >500 ciclos de conexión |
| Resistencia de contacto | ≤3 mΩ |
| Material de contactos / Recubrimiento | CuZn / Au |
| Terminación | Crimp |
| Sección del conductor | 1,5–10 mm² / AWG7–16 (dato de catálogo) |
Formatos
Cable y equipo
Conexiones de cable con cierre roscado o giratorio y bridas rectas o a 90°. Seleccione el cierre por modelo.
Rosca y dimensiones
Planos específicos del modelo
Los planos de las páginas 97–98 muestran M40×1,5. Tome longitud, abertura de brida y distancias del plano concreto. No se asignan diámetro de cable, codificación completa ni materiales de carcasa o aislante.
GUÍA DE SELECCIÓN
M40: seleccionar conectores
- Número de contactos e interfaz existente
- Contactos macho o hembra
- Cable, panel o montaje PCB documentado
- Formato y cierre requeridos
- Terminación y cable
- Apantallamiento y montaje
- Fotografía o plano y cantidad
La configuración solo incluye opciones documentadas para el modelo elegido. Puede dejar por definir los datos que todavía desconozca.
DESCARGAS
Catálogo general de la serie M
El catálogo general EN / ZH incluye las versiones M40, datos de referencia y planos por modelo.
Abrir catálogoPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores M40
¿Qué cantidades de contactos están documentadas?
6 / 8 contactos; confirme el formato y el conector complementario.
¿Qué terminaciones están disponibles?
Se documentan terminaciones de crimpado para cable y equipo.
¿Se confirma la protección para cualquier montaje?
IP67 es una referencia de catálogo. Confirme el modelo, conector complementario y condiciones de montaje.
¿Dónde puedo obtener los planos?
El catálogo general de la serie M contiene planos por modelo. Solicite la versión vigente para su configuración.
SOLICITUD DE PRESUPUESTO
M40: consultar conexión
Indique contactos, conector complementario, terminación y cantidad. Los datos del cable y un plano o fotografía ayudan a precisar la selección.
M40 consultar Ver todos los conectores de la serie M →Guías y familias relacionadas
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
