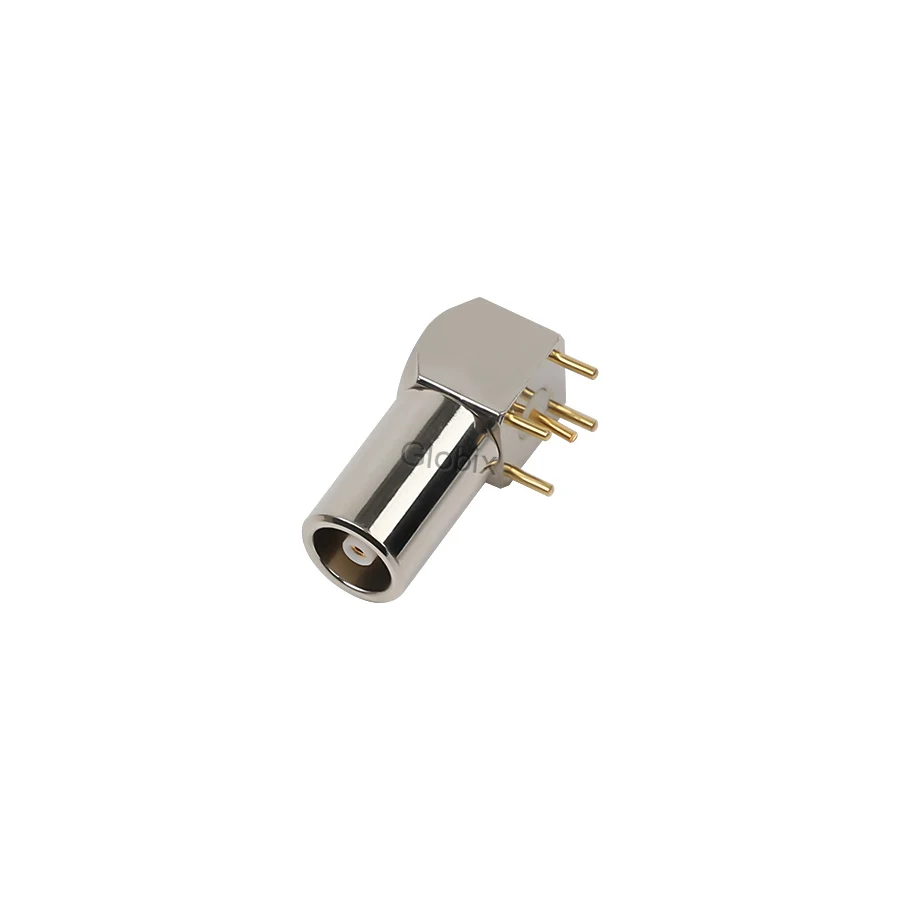

GB-S Coaxial ZPL
Versión coaxial push-pull para señales apantalladas e interfaces compactas.
GLOBIX / S-SERIE
Serie S: conectores push-pull
Conectores metálicos compactos de la serie S para señal, datos y coaxial. Versiones de cable, equipo y placa para instrumentos, sensores y electrónica compacta.
Serie S de un vistazo
Push-Pull
Enclavamiento en carcasa metálica compacta
Señal y coaxial
Configuraciones de conexión para equipos
Receptáculos de equipo y PCB
Terminaciones rectas y acodadas
Montaje de cables
Pinout, longitud y apantallamiento según proyecto
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Cuatro entradas de conectores y once de receptáculos muestran la serie S. Las opciones coaxiales, de codificación y protección del cable no constituyen un listado completo de SKU.
Conector macho
Formatos de cable para conexiones rectas, acodadas y coaxiales.

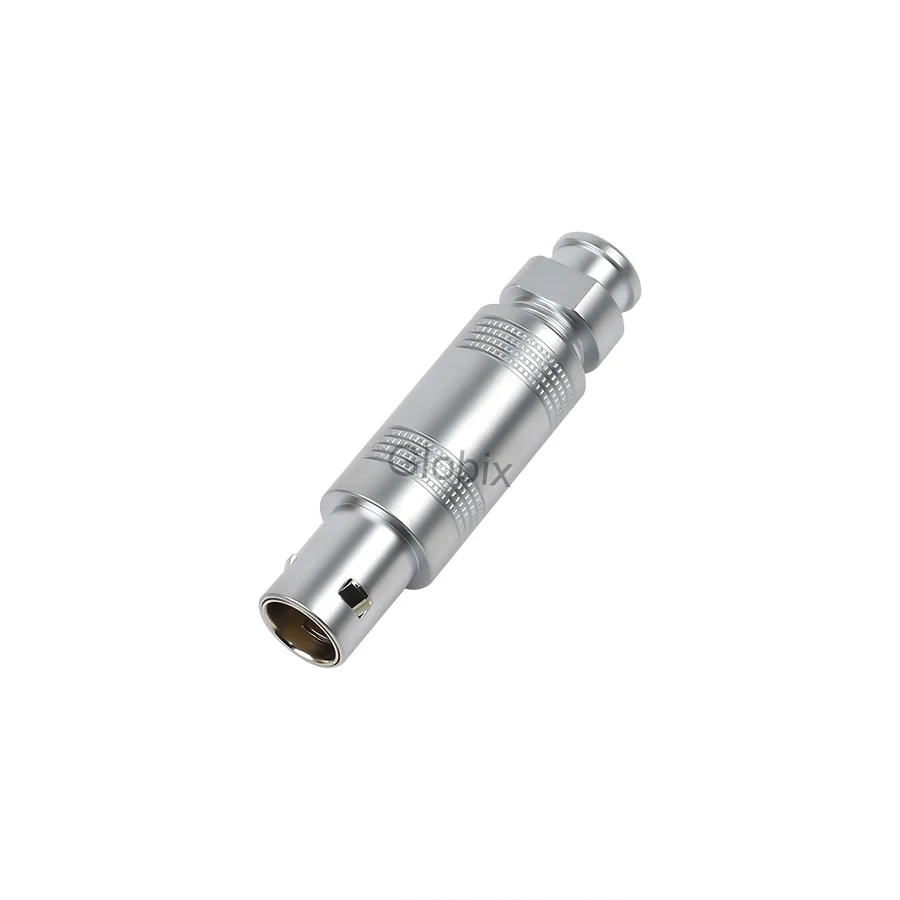

GB-S TFA(Z)
Conector recto con protección contra flexión opcional para cable montado.

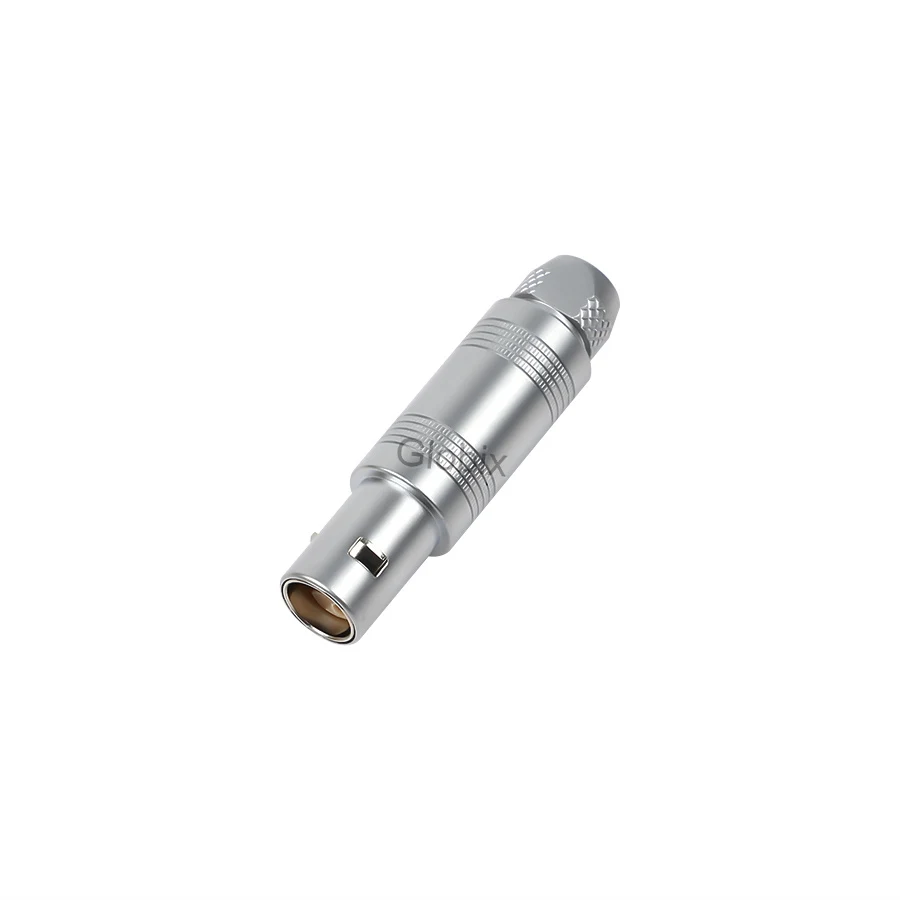

GB-S TFA
Conector recto de cable para señal, sensores e instrumentos.

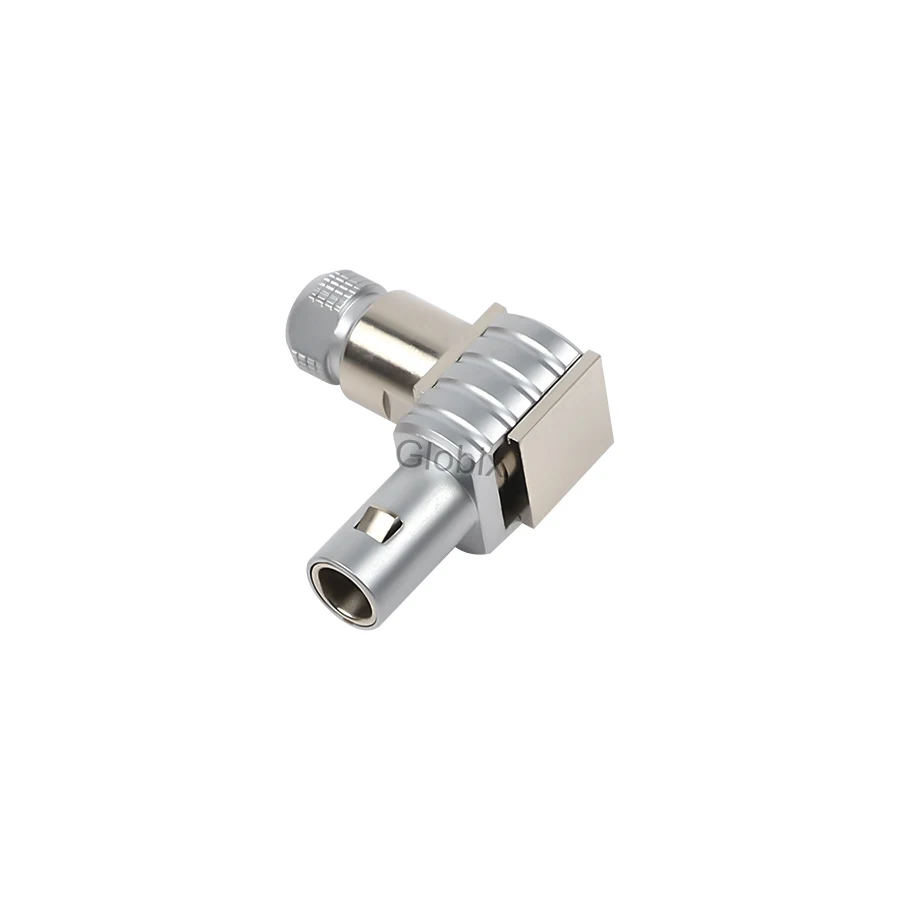

GB-S TLA
Conector acodado para recorridos con poco espacio posterior.
Receptáculos de equipo y PCB
Versiones de equipo y placa con distintas orientaciones de terminación.

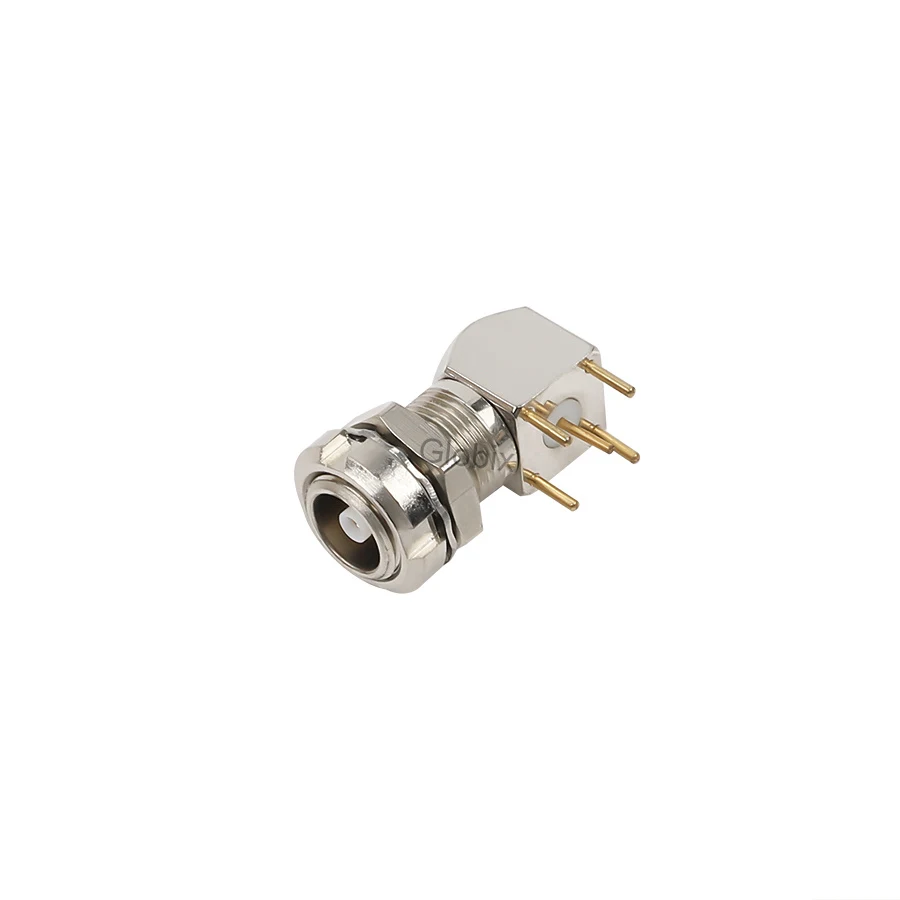

GB-S Coaxial ZPS
Receptáculo coaxial para conexiones apantalladas de instrumentos y equipos de ensayo.

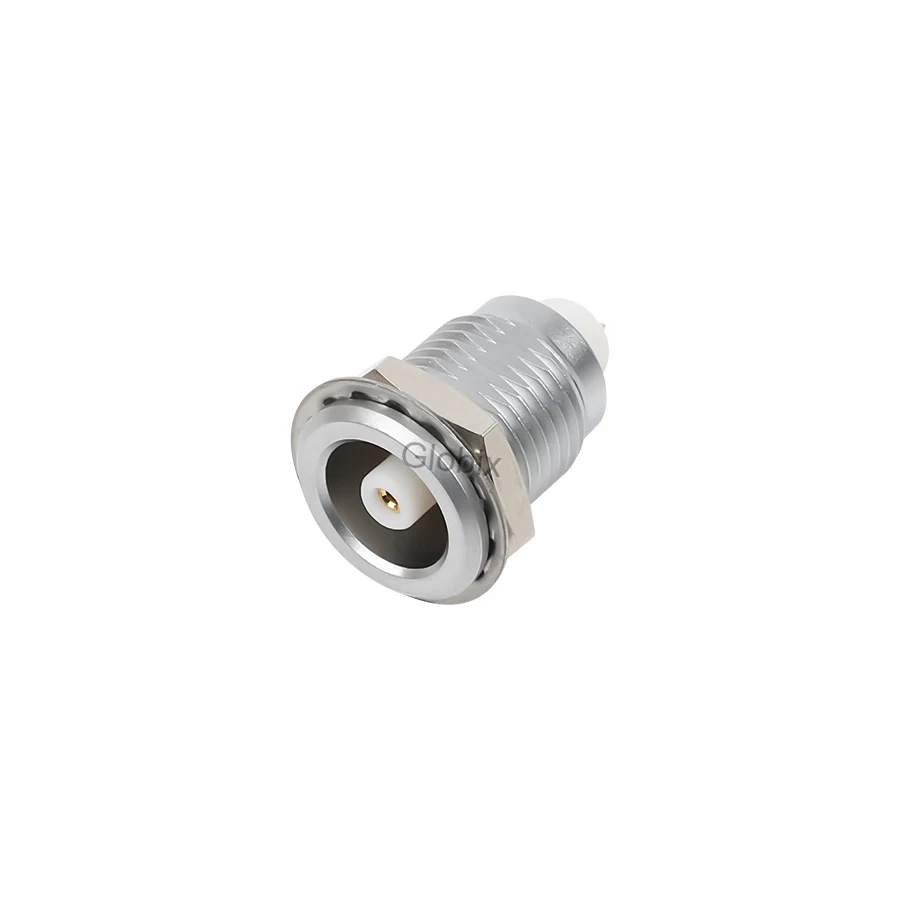

GB-S Coaxial ZRA
Receptáculo coaxial para interfaces de señal del equipo.

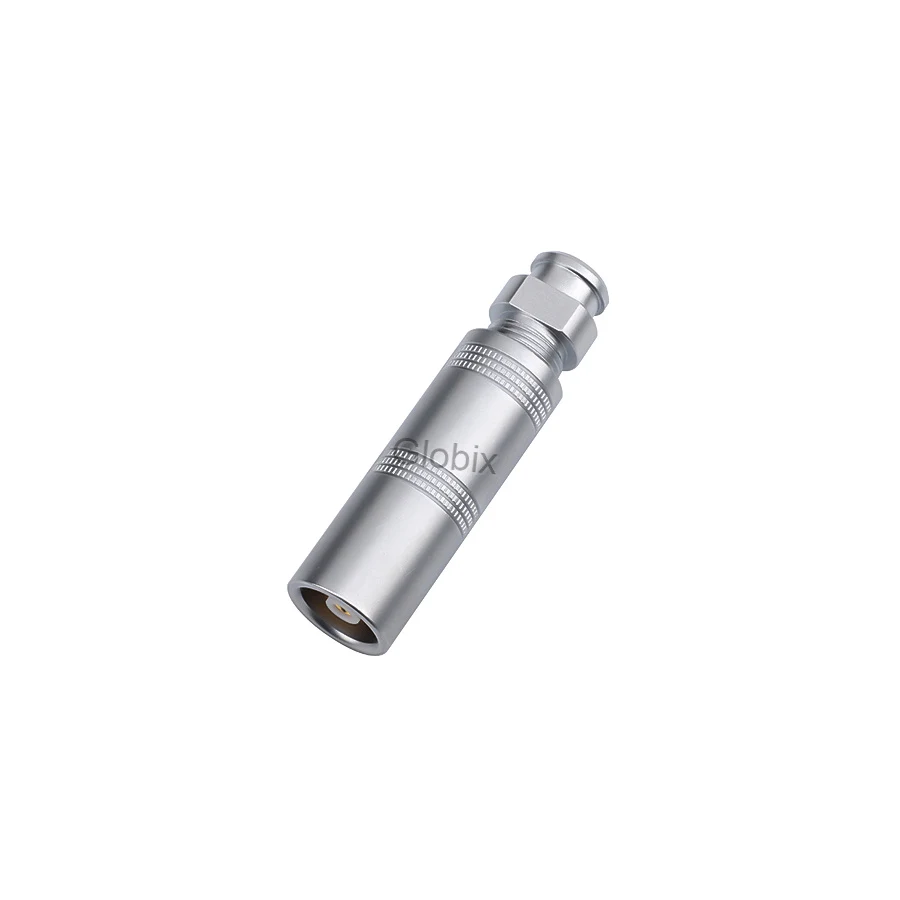

GB-S Coaxial DCA(Z)
Receptáculo coaxial PCB con opción de codificación para conexiones apantalladas.

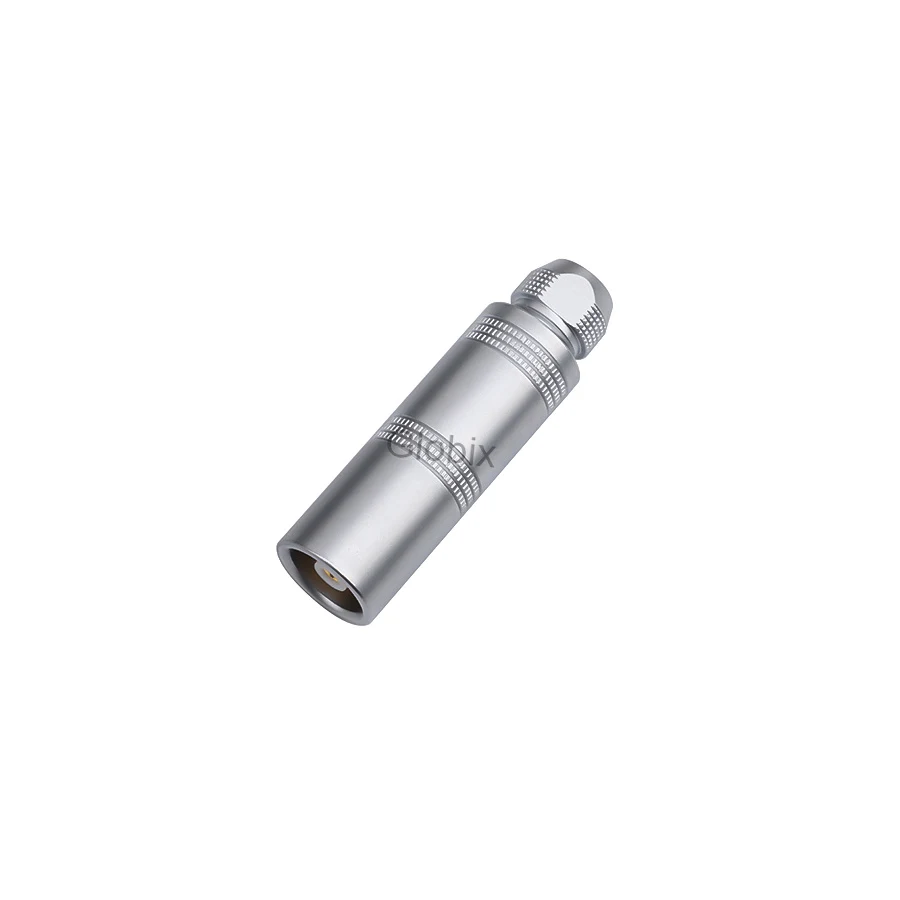

GB-S Coaxial DCA
Receptáculo coaxial PCB para equipos compactos.

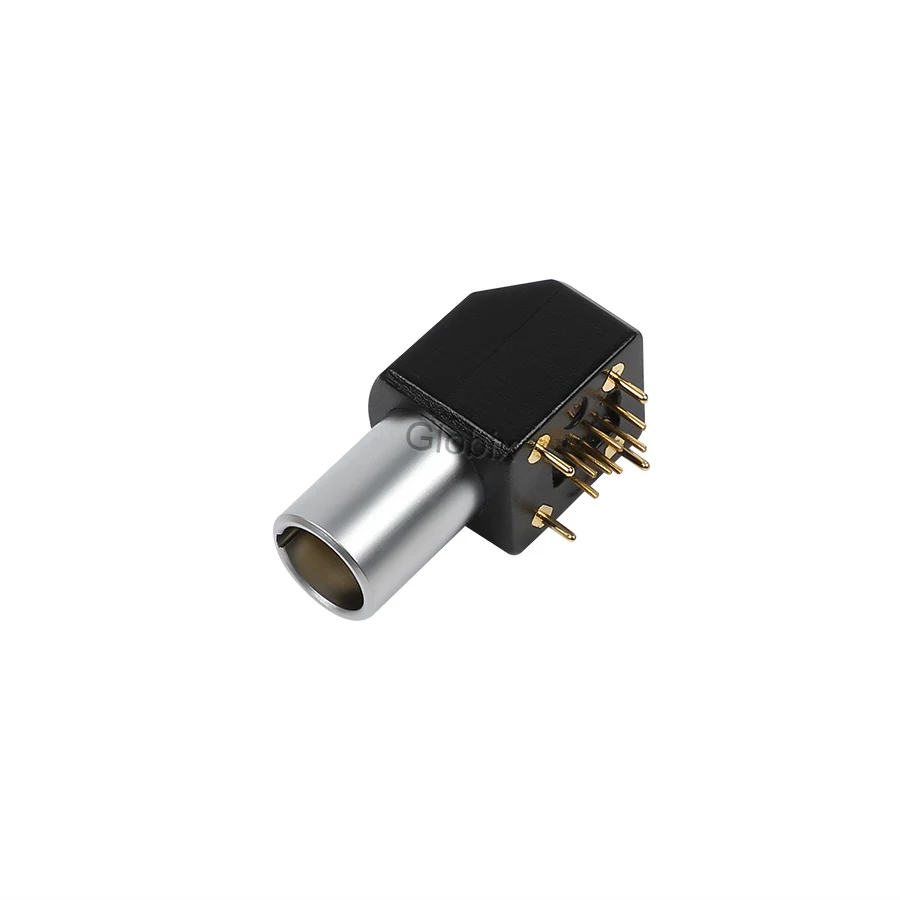

GB-S ZPG
Receptáculo PCB recto para equipos compactos.
GB-S ZRA
Receptáculo de equipo para conexión push-pull en carcasa.

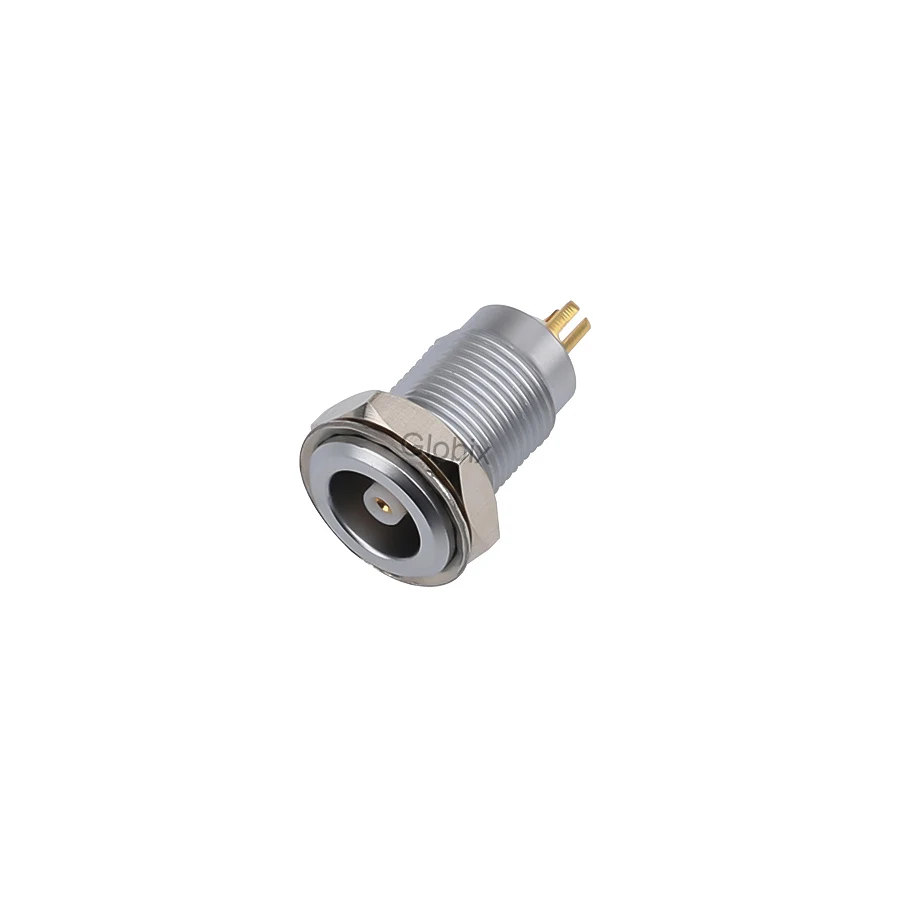

GB-S ZRN-1
Receptáculo fijado con tuerca para montaje en equipo.

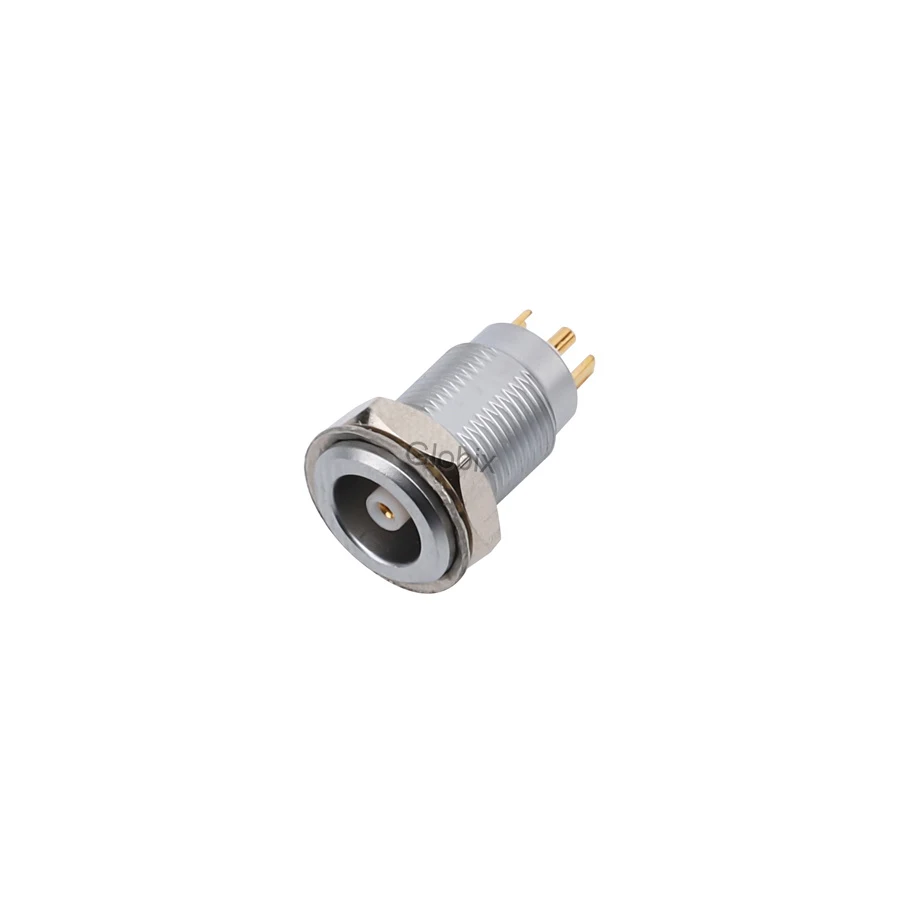

GB-S ZRN
Receptáculo para equipos médicos, instrumentos y controles industriales.

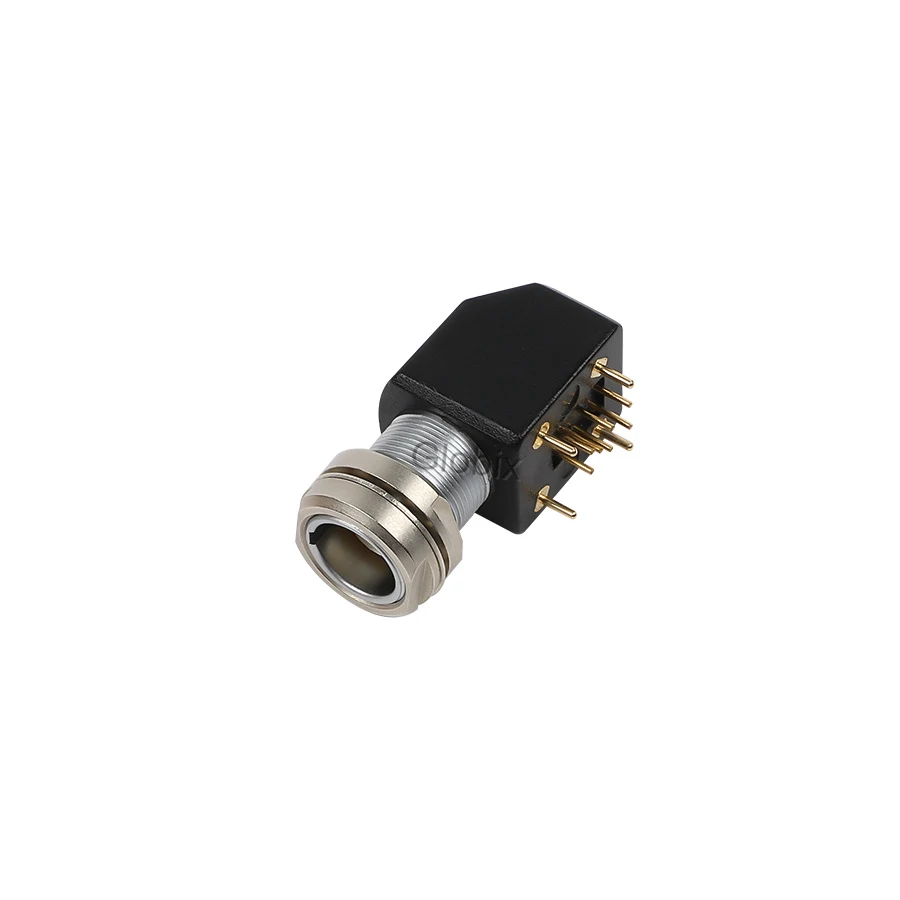

GB-S ZXG
Receptáculo PCB acodado para conexiones laterales de placa.

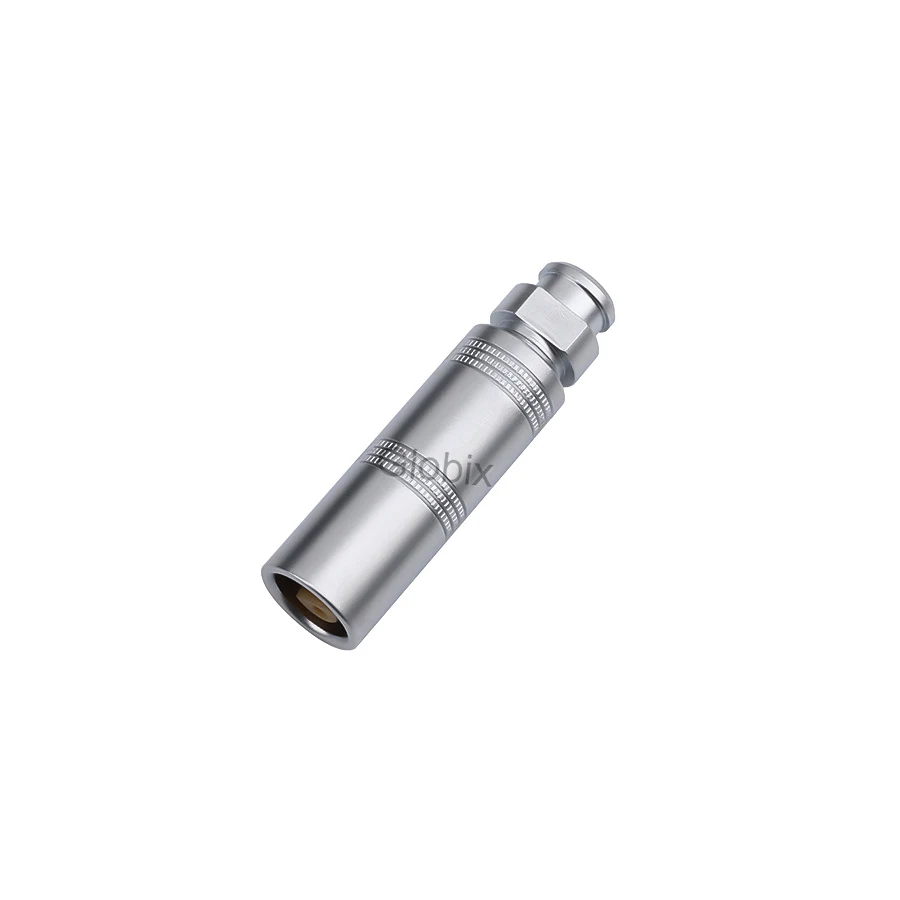

GB-S DCA(Z)
Receptáculo PCB con codificación opcional para equipos con varias conexiones.

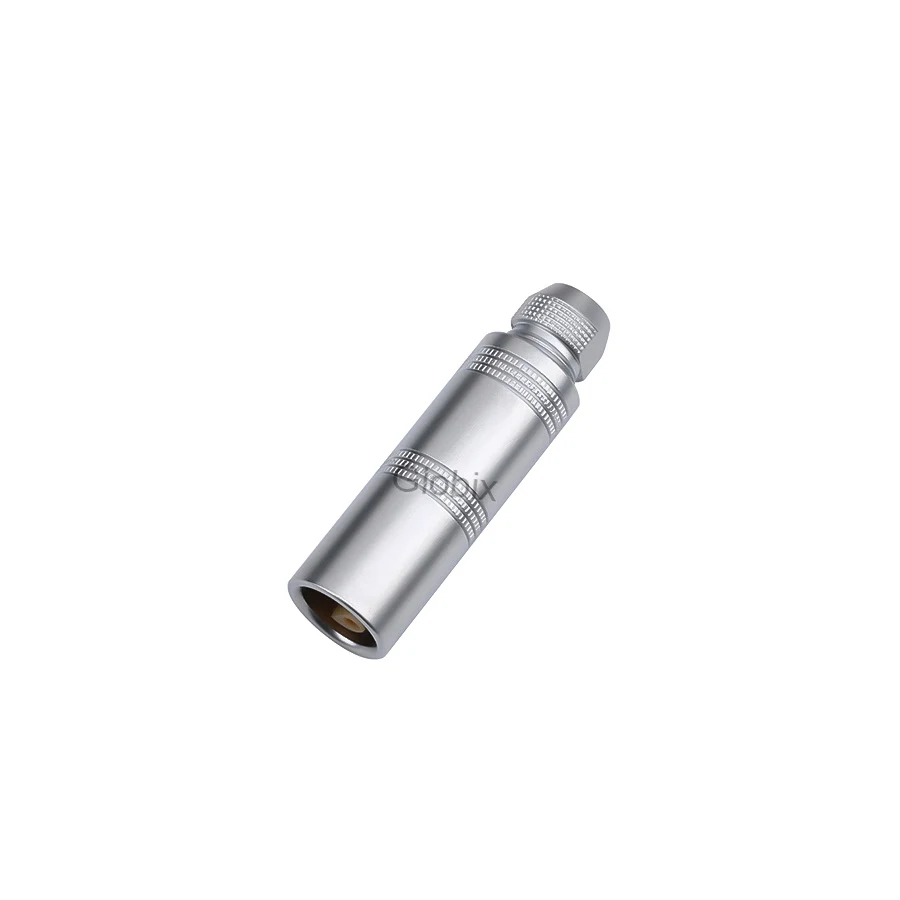

GB-S DCA
Receptáculo PCB para equipos, sensores y conjuntos a medida.
VARIANTES Y FORMATOS
Del cable a la placa
Seleccione función de conexión, señales y espacio. La serie distingue varios formatos y configuraciones.
TFA y TLA
Conectores rectos o acodados; TFA(Z) añade protección contra flexión opcional.
ZRA y ZRN
Receptáculos de equipo, incluidas versiones fijadas con tuerca.
ZPG, ZXG y DCA
Terminaciones PCB rectas y acodadas; algunas versiones incluyen opciones de codificación documentadas.
Versiones coaxiales
ZPL, ZPS, ZRA y DCA se documentan en configuraciones coaxiales. Confirme frecuencia y cable por separado.
RESUMEN TÉCNICO
Datos técnicos
| Contactos: referencia de serie | 1–18; configuración y disposición según modelo |
|---|---|
| Grado de protección | IP50 |
| Vida mecánica | >5000 ciclos de conexión |
| Temperatura de funcionamiento | −40 °C a +150 °C |
| Cierre | Sistema push-pull con enclavamiento automático |
| Carcasa | Carcasa circular compacta de latón cromado |
| Contactos | Aleación de cobre dorada |
| Aislante | PPS |
| Formatos de conexión | Soldadura para cable y PCB recta o acodada según versión |
| Transmisión de señales | Configuraciones de señal, datos y coaxial; selección por contactos y estructura del cable. |
| Codificación | Codificación opcional en determinadas versiones |
| Apantallamiento | Carcasa metálica para apantallamiento perimetral |
Contactos, tamaño, valores eléctricos, protección, temperatura y ensayos se confirman para la configuración, la interfaz complementaria y el plano aprobado.
CARACTERÍSTICAS DEL PRODUCTO
Conexiones compactas de datos y señal
Revisar señal y pantalla conjuntamente
Seleccione pantalla, terminación y tierra conjuntamente. Para coaxial, añada tipo de cable y requisitos eléctricos.
Consultar conexiones para USB
La documentación menciona soluciones orientadas a USB 3.0. Su idoneidad depende de contactos, pinout, longitud y apantallamiento.
Montaje en carcasa o placa
Receptáculos y versiones PCB ofrecen distintas orientaciones. Revise la geometría con los planos de equipo y placa.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Siete ejemplos documentados ilustran las denominaciones. La referencia final se confirma con la configuración.
Conector recto para cable
GB-S-TFA.2S.310.CLADConector recto con protección contra flexión
GB-S-TFA(Z).2S.310.CLAD72ZConector acodado
GB-S-TLA.2S.310.CLADReceptáculo de equipo
GB-S-ZRA.2S.310.CLLReceptáculo con fijación por tuerca
GB-S-ZRN.2S.310.CLLPCB-Dose
GB-S-DCA.2S.310.CLLEjemplo documentado de versión coaxial
GB-S-Coaxial-DCA.2S.50ΩGB / S | GLOBIX y serie S |
|---|---|
TFA / TLA / ZRA / ZRN / ZPG / ZXG / DCA | Formato, montaje u orientación de terminación |
Coaxial | Configuración de señal coaxial o apantallada |
2S | Código de tamaño o interfaz en los ejemplos |
310 | Código de contactos en los ejemplos |
CLAD / CLL / CLAD72Z | Campos de contactos, terminación y accesorios posteriores |
Los ejemplos no forman una matriz completa. No se deduce el número de contactos de 310; 50Ω corresponde solo al ejemplo coaxial documentado. Confirme el código completo.
APLICACIONES
Interfaces para sistemas compactos
La serie S se describe para datos, almacenamiento, medida, sensores, automatización y equipos médicos o portátiles. Las imágenes ilustran sectores, no proyectos de clientes confirmados.

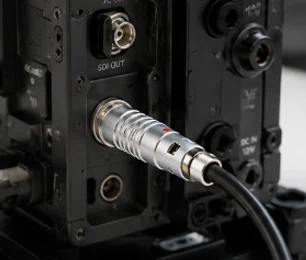

Equipos especializados
Conexiones compactas para señal y funciones de equipo.

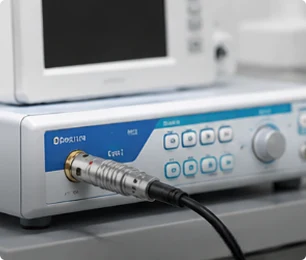

Equipos médicos
Conexiones para diagnóstico portátil y cables mantenibles.

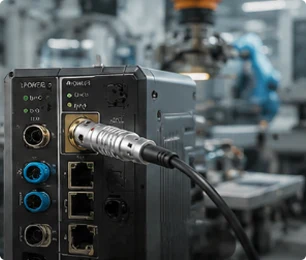

Automatización industrial
Interfaces para sensores, controles y módulos compactos.

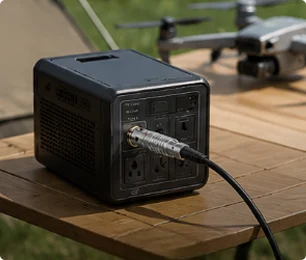

Instrumentos y equipos especializados
Seleccione señal y pantalla según la función del equipo.
MONTAJE DE CABLES
Definir señales y conjunto de cables
Indique señal, longitud, diámetro, pinout y pantalla. Para coaxial o datos, añada protocolo requerido, tipo de cable e interfaz complementaria.
Consultar montaje de cablesPreguntas sobre la serie S
¿Qué formato de la serie S necesita mi equipo?
Seleccione cable, receptáculo o PCB. Después, espacio, salida y señal determinan la versión.
¿La serie S tiene un número fijo de contactos?
Los contactos dependen de formato e inserto. Envíe las señales necesarias y los datos de la interfaz complementaria. El intervalo de 1–18 es una referencia de familia y no se aplica íntegramente a cada formato coaxial.
¿Se puede utilizar la serie S para USB?
Se documentan conceptos orientados a USB 3.0. Contactos, cable, pantalla y pinout deben revisarse conjuntamente para el proyecto.
¿Qué datos requiere una consulta coaxial?
Indique impedancia y frecuencia requeridas, cable, longitud, interfaz complementaria y espacio.
¿Qué información facilita la selección?
Indique formato, contactos, señal, cable y cantidad. Adjunte fotografía o plano de la interfaz complementaria.
SOLICITUD DE PRESUPUESTO
Definir su interfaz de la serie S
Envíe aplicación, señal, interfaz, montaje, cable y cantidad. Añada pinout, fotografía o plano si es posible.
