6 tamaños
00B a 4B; los contactos se seleccionan por modelo.
GLOBIX / CONECTORES CIRCULARES METÁLICOS
Serie B: conectores metálicos push-pull
La serie B reúne conectores metálicos con cierre push-pull para conexiones desmontables en interiores y entornos controlados. Su protección IP50 orienta la selección hacia instrumentación, equipos de medida y ensayo, equipos médicos y sistemas industriales sin exposición al agua. El apantallamiento de 360° permite plantear una conexión de pantalla a través de la carcasa; su continuidad también depende del montaje del cable. Elija tamaño e inserto a partir de la interfaz complementaria, los circuitos y el espacio disponible. Las tablas y los modelos de esta página ayudan a preparar esa selección, que debe cerrarse con el plano de la configuración solicitada.
Compare conectores y receptáculos, seleccione el formato y comunique los requisitos técnicos del proyecto.
Cómo seleccionar la configuración
- Entorno y pantalla. Confirme que IP50 cubre el entorno de uso. Si existe exposición al agua, revise otra familia antes de dimensionar el inserto. Defina cómo se conecta la pantalla del cable a la carcasa y a la masa del equipo.
- Inserto e interfaz. Enumere señales, corriente y tensión de cada circuito. Seleccione contactos y tamaño junto con la mitad complementaria; el intervalo de 2–48 contactos no está disponible íntegramente en cada tamaño.
- Montaje y terminación. Compruebe taladro, espesor de panel, salida recta o acodada y espacio de accionamiento. Elija soldadura, PCB o la opción de crimpado confirmada para el modelo.
- Cable y codificación. Facilite diámetro exterior y tolerancia, sección de conductor, pantalla y clave mecánica. Los ejemplos de códigos no sustituyen la validación de una referencia completa.
Datos para solicitar el modelo y su oferta
Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.
Enviar requisitos de la configuraciónORIENTACIÓN
Serie B de un vistazo
7 familias de conectores
Conectores push-pull rectos, cortos y acodados, y versiones con desbloqueo por tracción.
13 familias de receptáculos
Receptáculos de panel, cable y PCB para distintos montajes.
El enclavamiento push-pull permite conexiones que se separan con frecuencia. Las 20 familias enumeradas describen formatos, no una lista completa de referencias disponibles.
Tamaños y configuraciones de contactos
00B0B1B2B3B4B
Insertos multipolares estándar
La serie ofrece 2–48 contactos. La cantidad y disposición de contactos se confirman para cada tamaño y configuración.
Contactos según la función
La documentación cita insertos de señal, potencia, coaxiales, triaxiales, alta tensión y mixtos. Disponibilidad, valores nominales y pinout se revisan según sus requisitos.
Compare los sistemas de conexión en la guía de Conectores circulares.
Conectores y receptáculos de equipo
Lado del cable
Seleccione salida recta o acodada según espacio y recorrido del cable. Un receptáculo libre permite una unión desmontable entre cables.
Lado del equipo
Los receptáculos de panel difieren en fijación, carcasa y montaje. Revise la instalación frontal o posterior mediante el plano concreto.
Lado de la placa de circuito impreso
Las terminaciones PCB rectas y acodadas requieren una disposición de contactos y un diseño de placa compatibles.
Imágenes de conectores y receptáculos
Imágenes de la serie B identificadas por los archivos de producto y la nomenclatura GLOBIX. Confirme por separado la versión final y la referencia de pedido.
Conector macho
Versiones de cable de la serie B.
Receptáculos de equipo y de cable
Receptáculos de equipo y libres de cable de la serie B.
Variantes y versiones
El modelo identifica el formato. También deben definirse tamaño, inserto, codificación y terminación.
Deslice la tabla horizontalmente para consultar todos los criterios de selección.
7 familias de conectores
| Familia de modelos | Formato | Configuración / Criterio de selección |
|---|---|---|

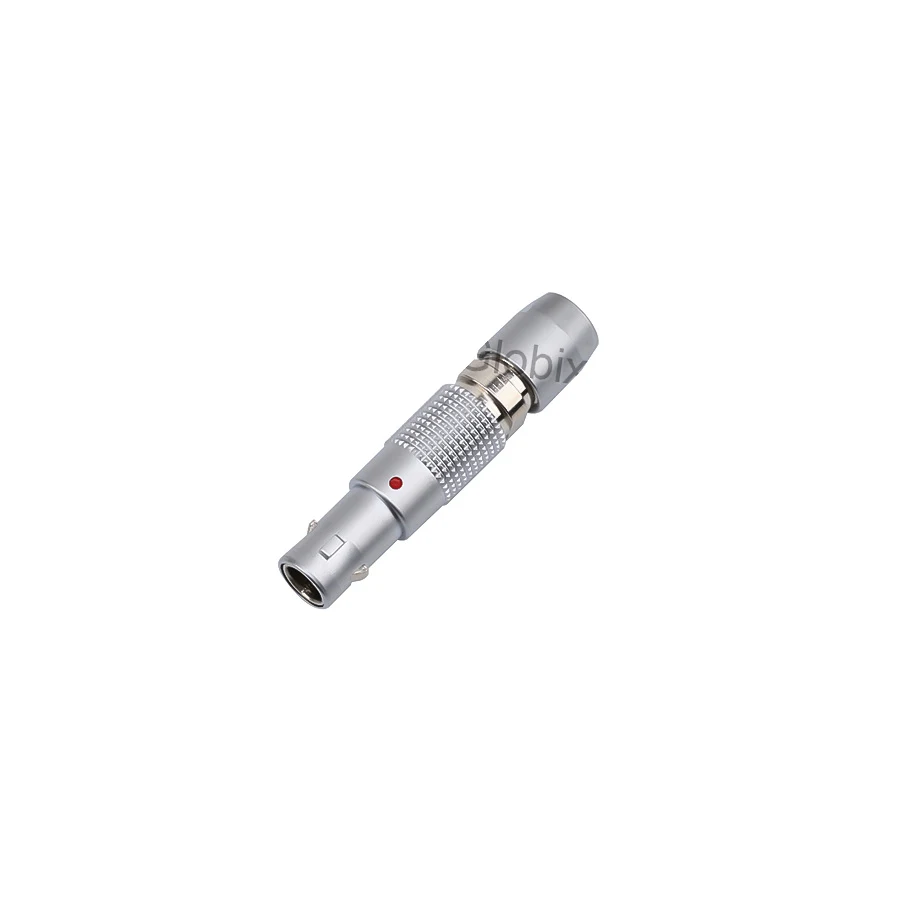

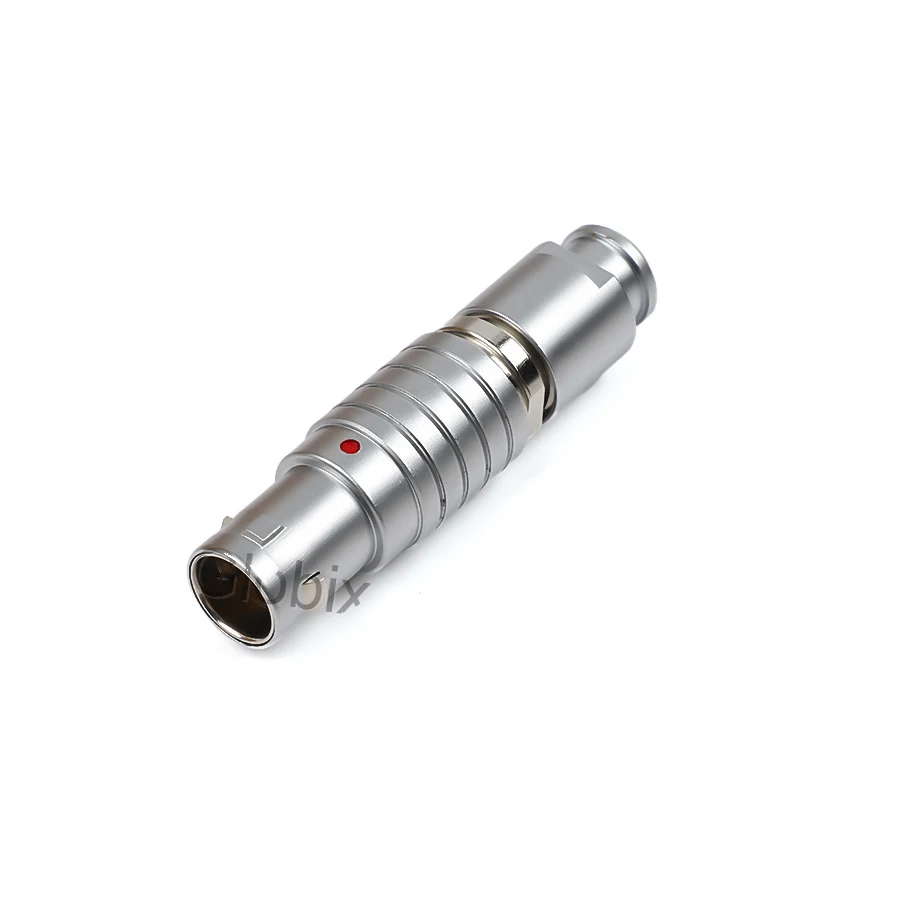

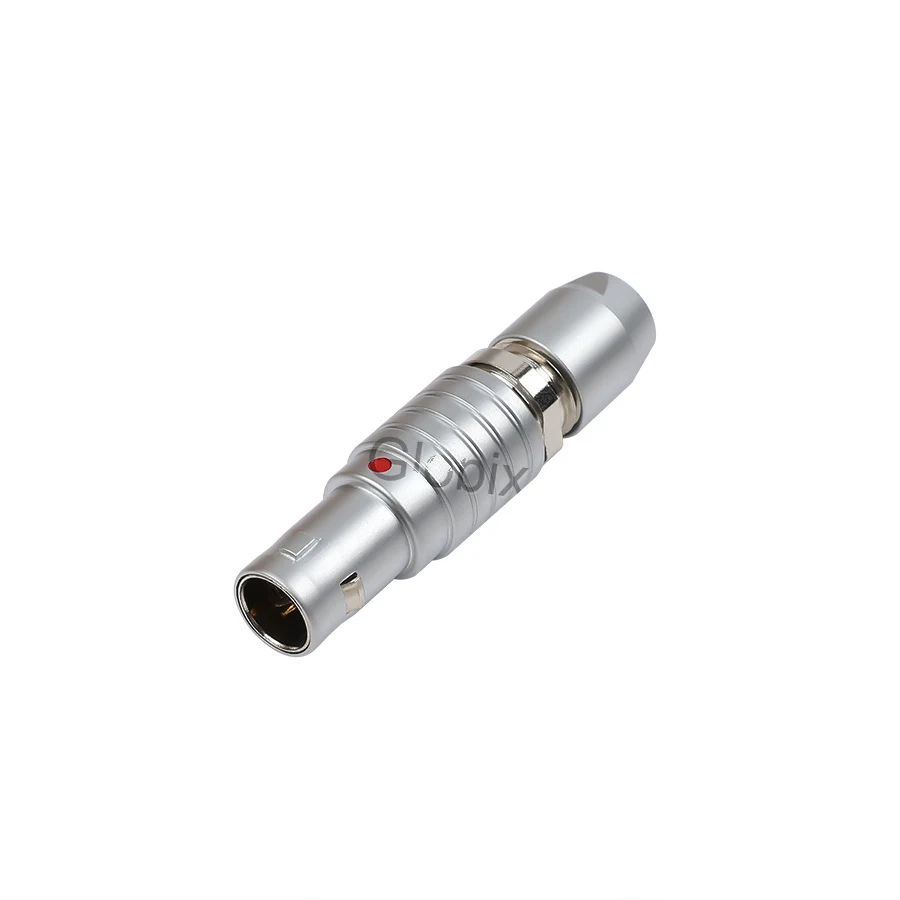

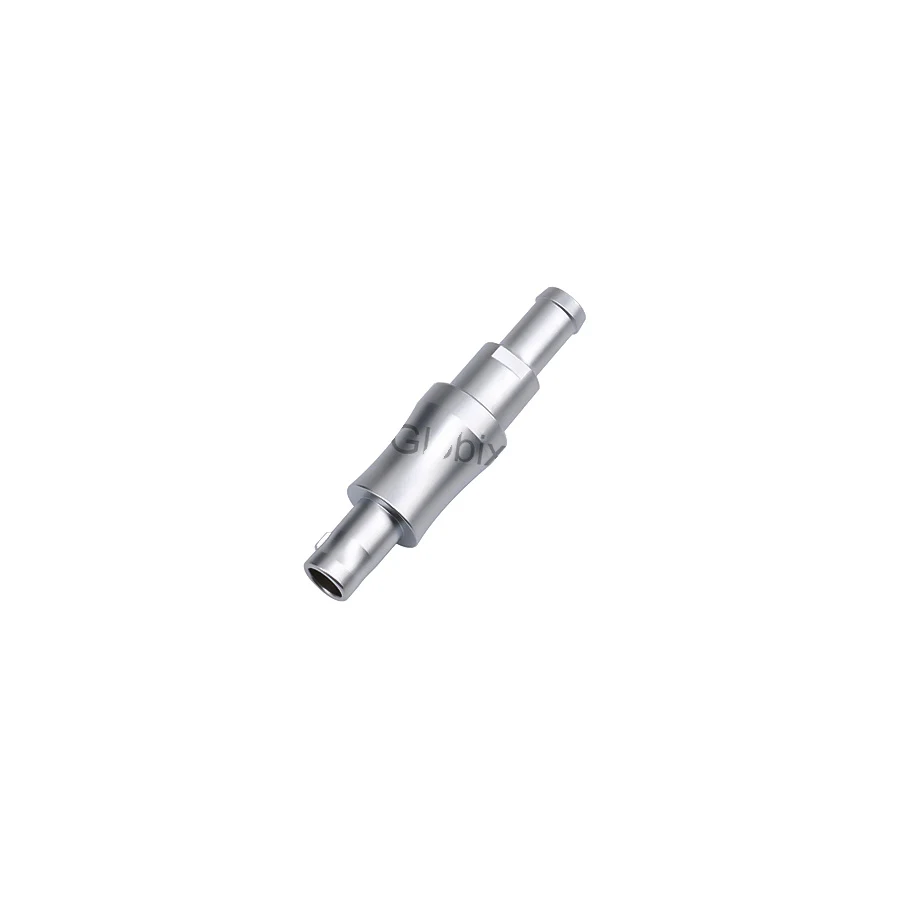

| GB-TGG | Conector recto para cable | Sujeción de cable; tuerca estándar o para protección contra flexión. |

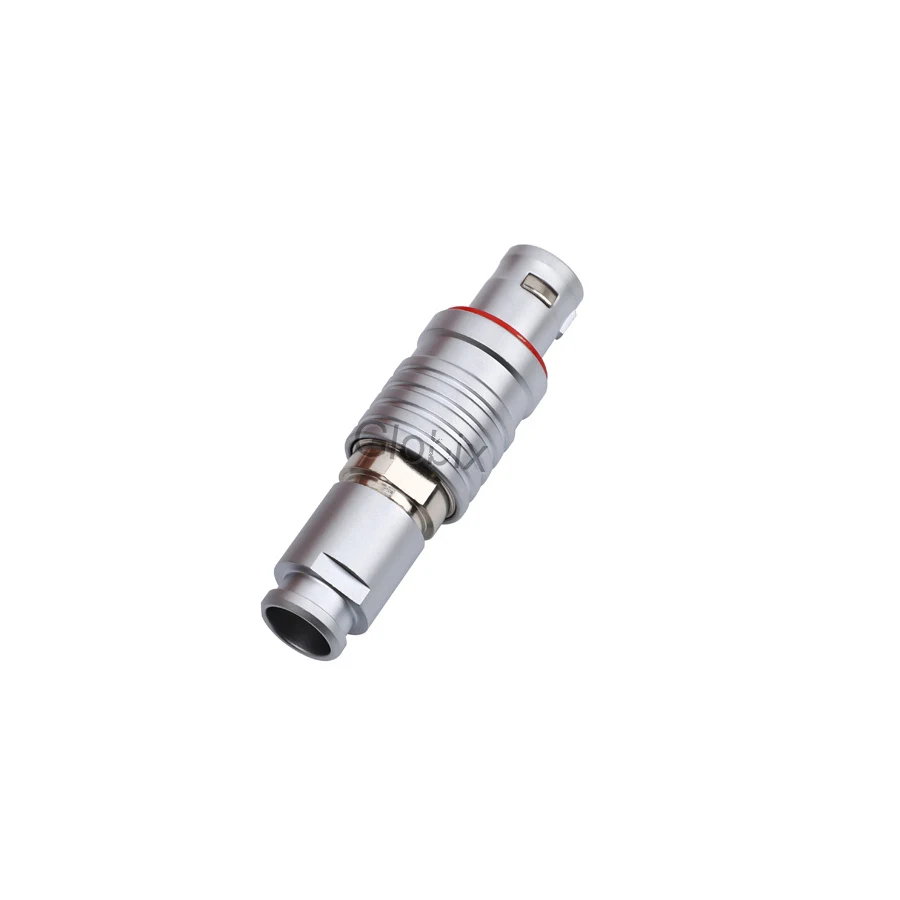

| GB-TEG | Conector recto para cable | Sujeción de cable; confirmar montaje según plano. |

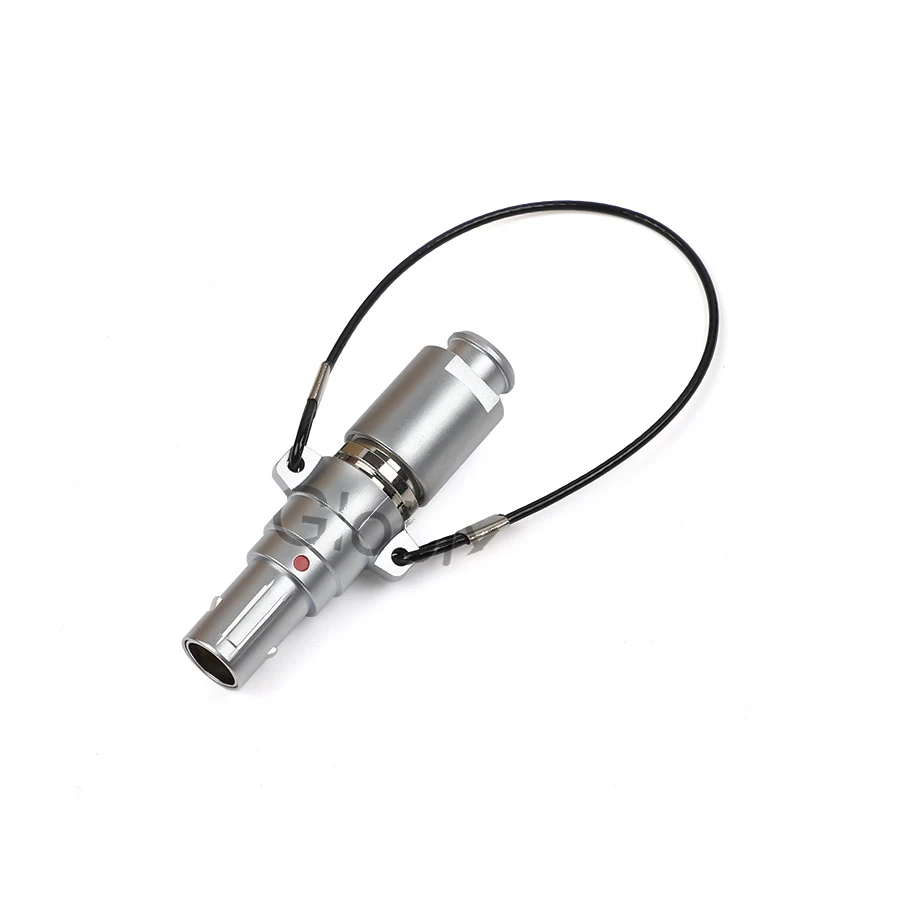

| GB-TNG | Conector recto con desbloqueo por tracción | Desbloqueo por cordón; tuerca estándar o para protección contra flexión. |
| GB-JGG | Conector macho recto corto | Formato corto; tuerca estándar o para protección contra flexión. |
| GB-TVB | Conector macho recto corto, Codificación B | Carcasa corta para crimpado específico del cable y protección de silicona contra flexión. No define por sí sola la terminación del contacto. |

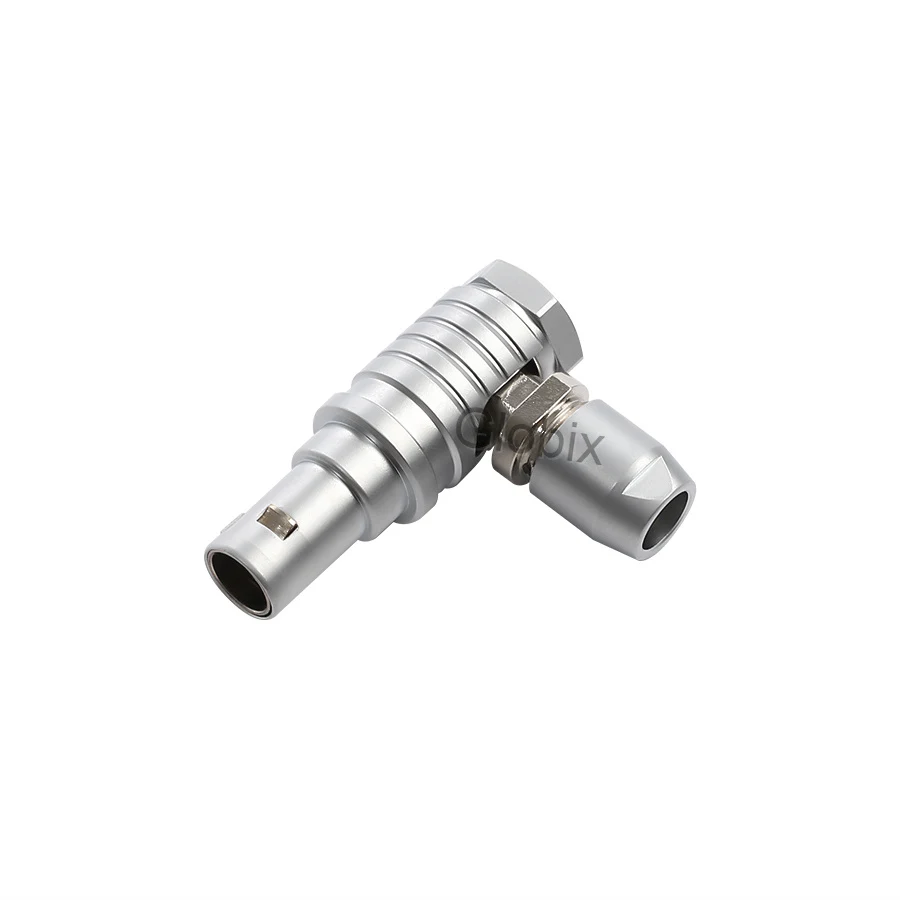

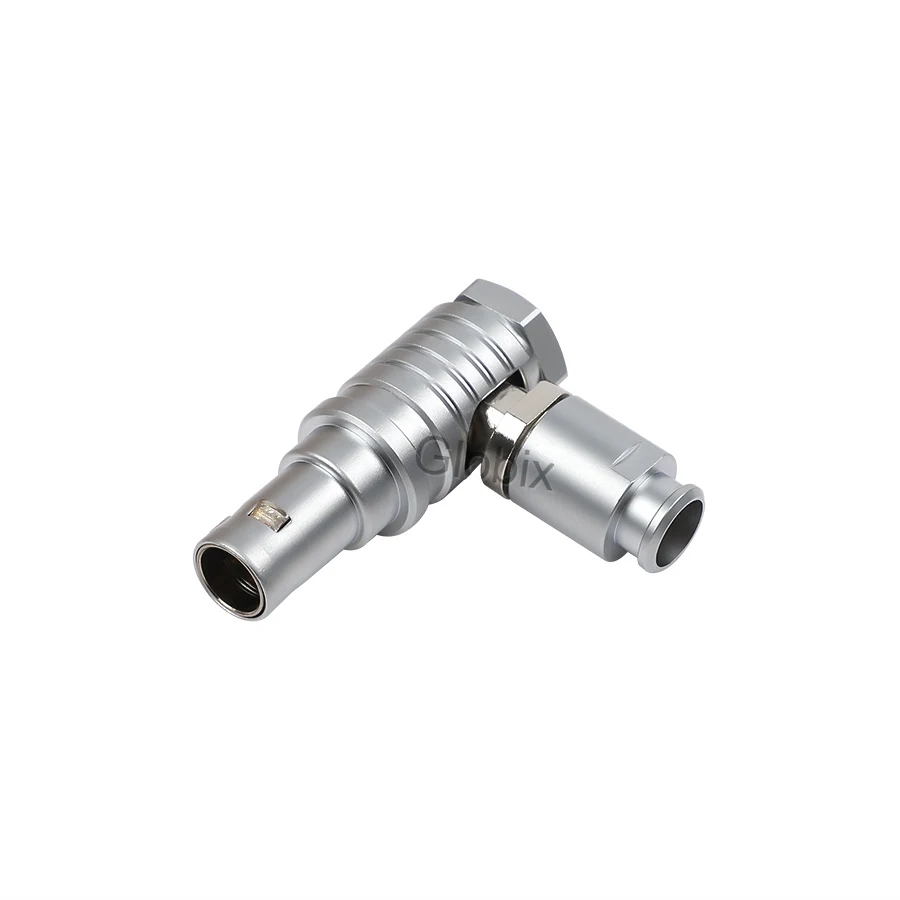

| GB-THG | Conector acodado a 90° | Tuerca estándar o para protección contra flexión. |
| GB-TSG | Conector acodado a 90°, orientable | 18 orientaciones ajustables; confirme la posición de montaje. |
13 familias de receptáculos
| Familia de modelos | Formato | Configuración / Criterio de selección |
|---|---|---|

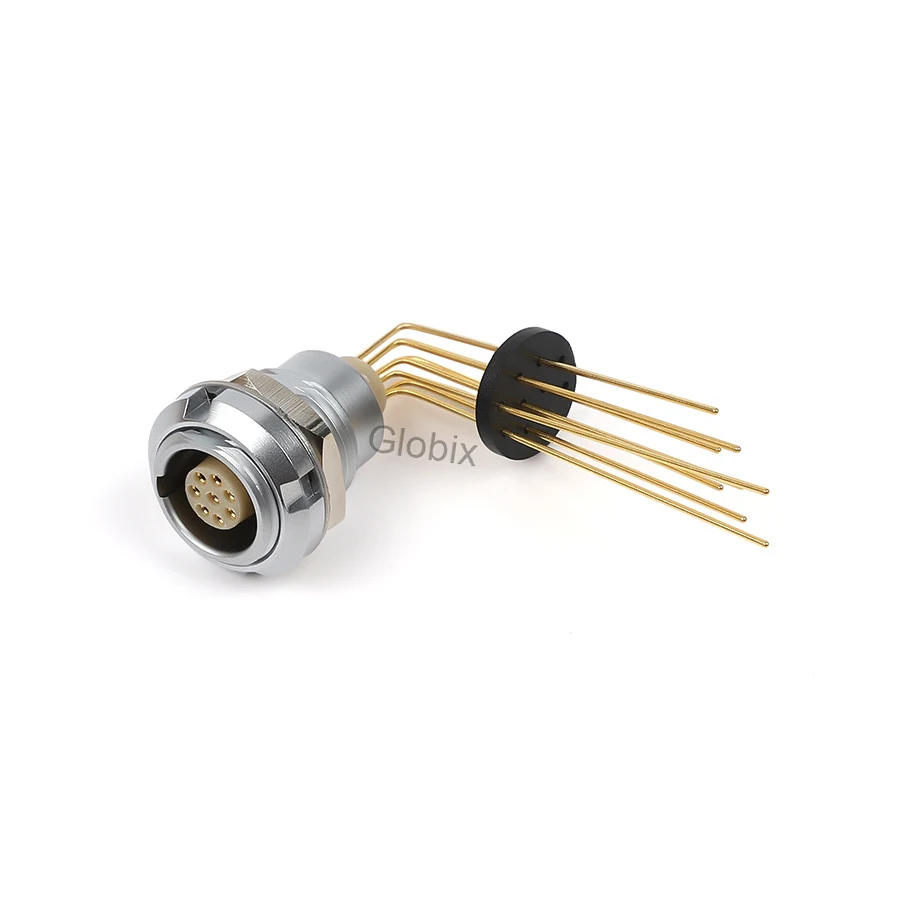

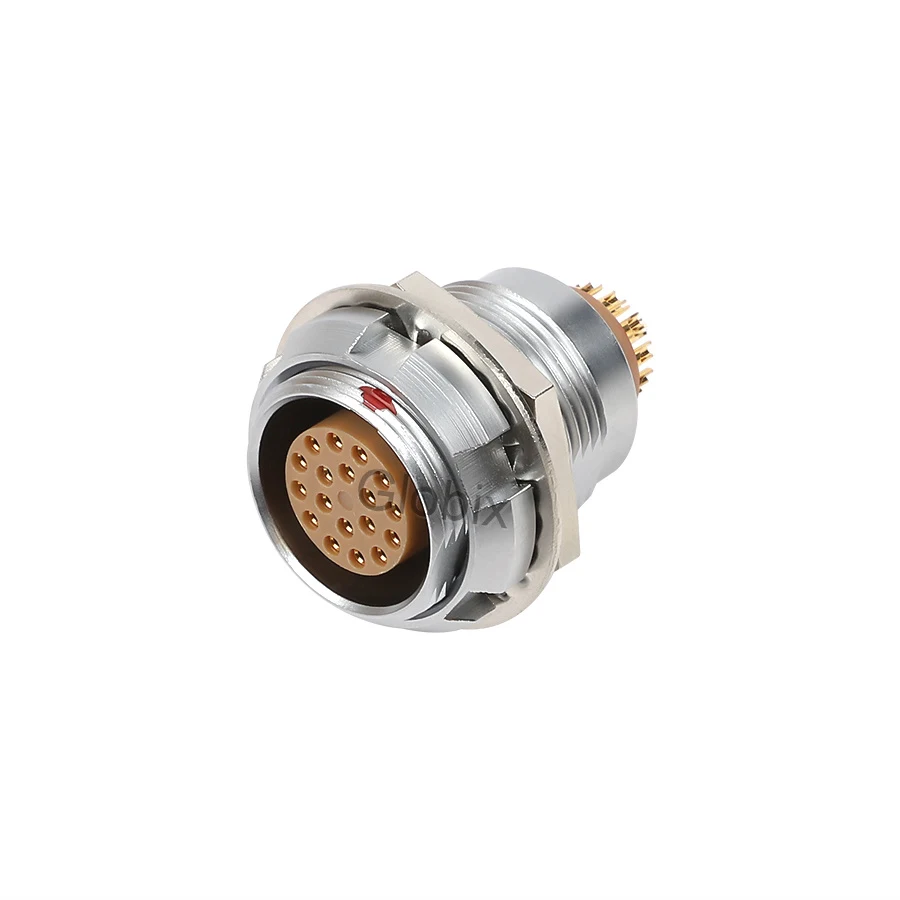

| GB-ZCG | Receptáculo de panel con dos tuercas | Montaje posterior; soldadura o PCB recta/acodada. |

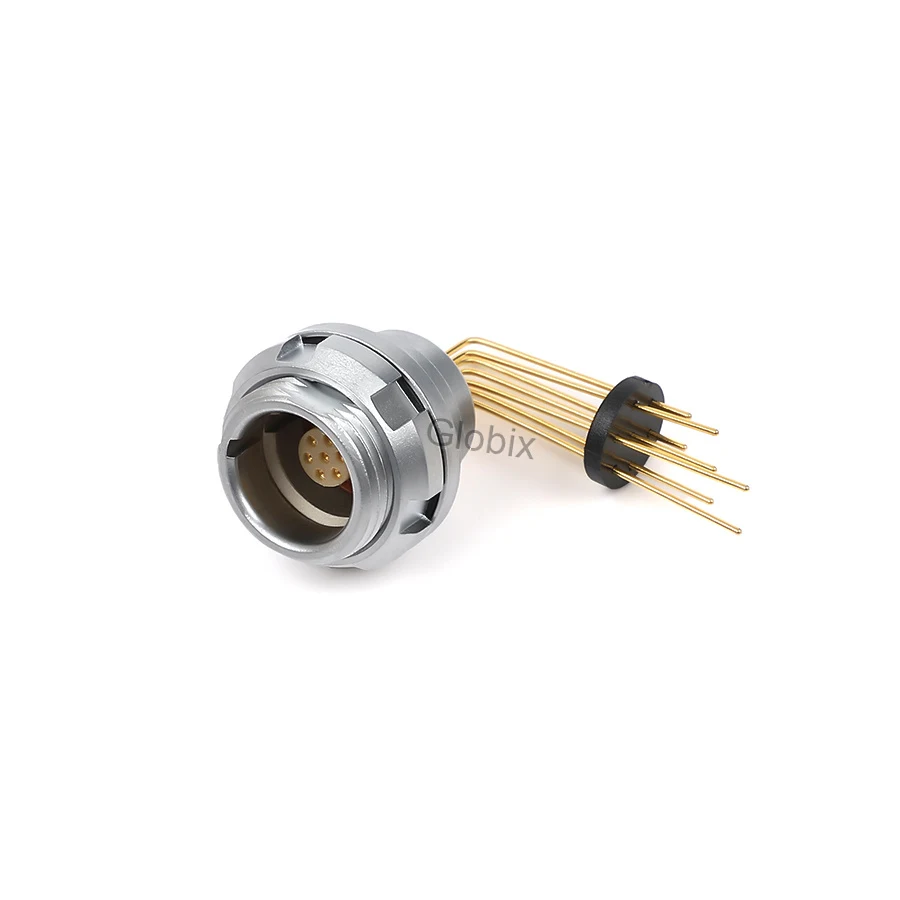

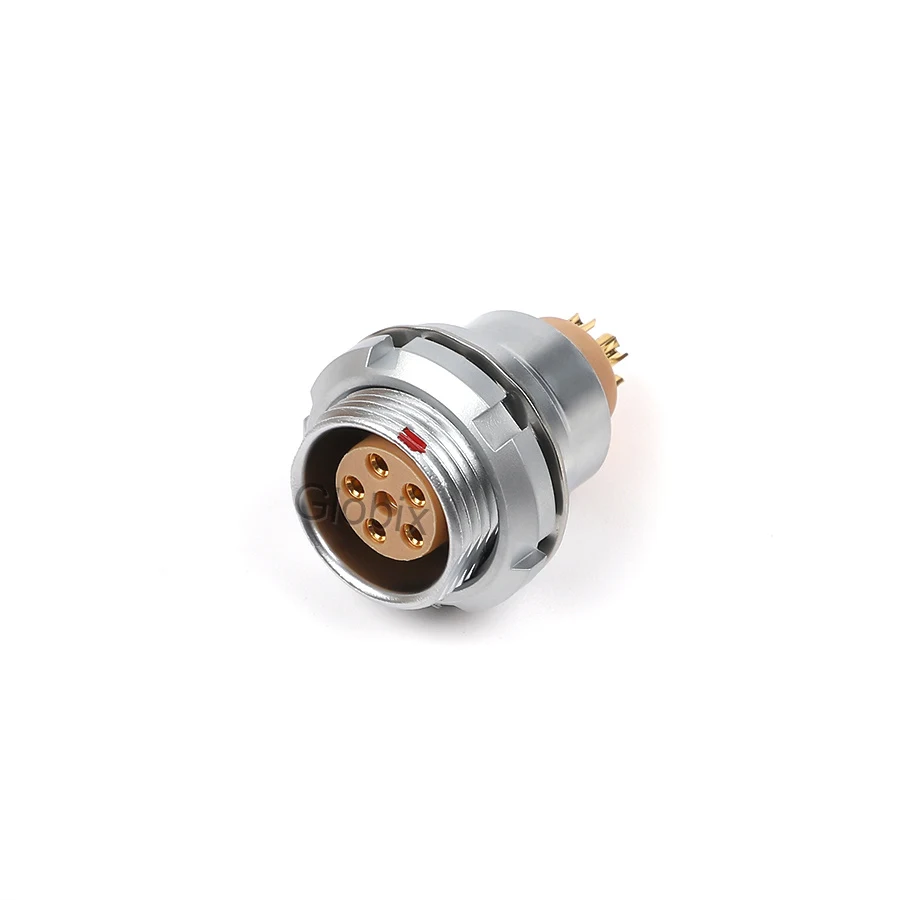

| GB-ZEG | Receptáculo de panel con tuerca | Montaje posterior. |

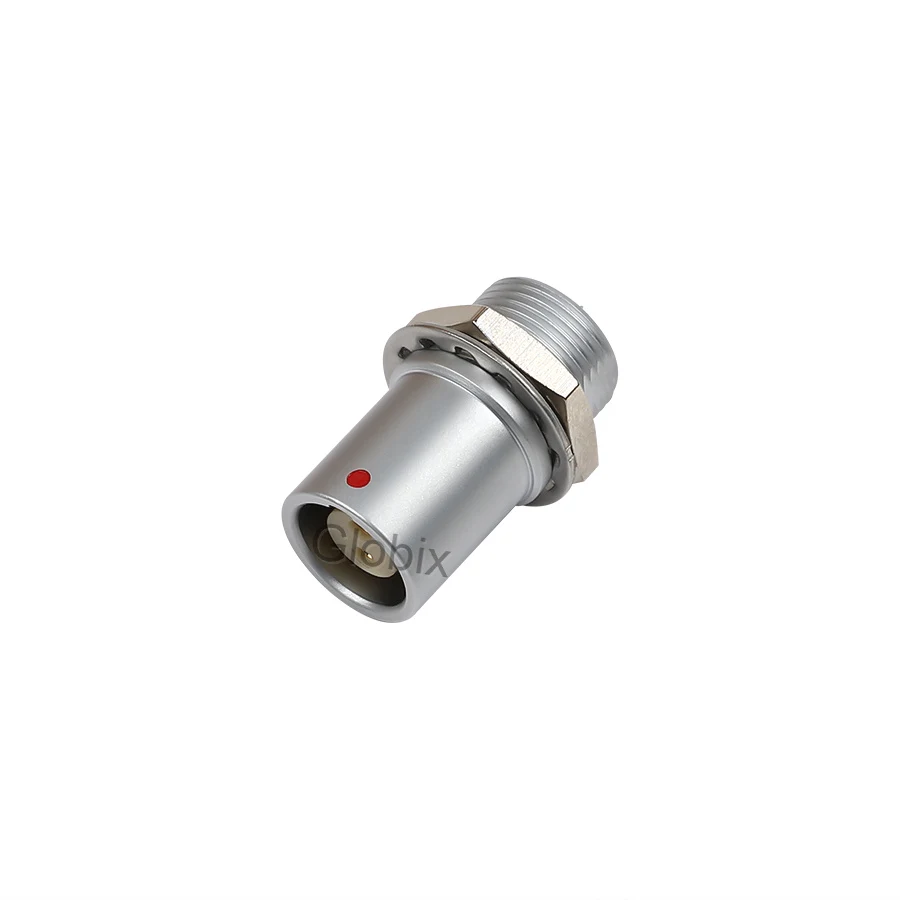

| GB-ZHG | Receptáculo de panel con tuerca | Carcasa saliente. |
| GB-ZIG | Receptáculo de panel con tuerca | Montaje posterior; confirme la versión y su interfaz complementaria. |
| GB-ZZG | Receptáculo recto para PCB | Para conexión PCB. |

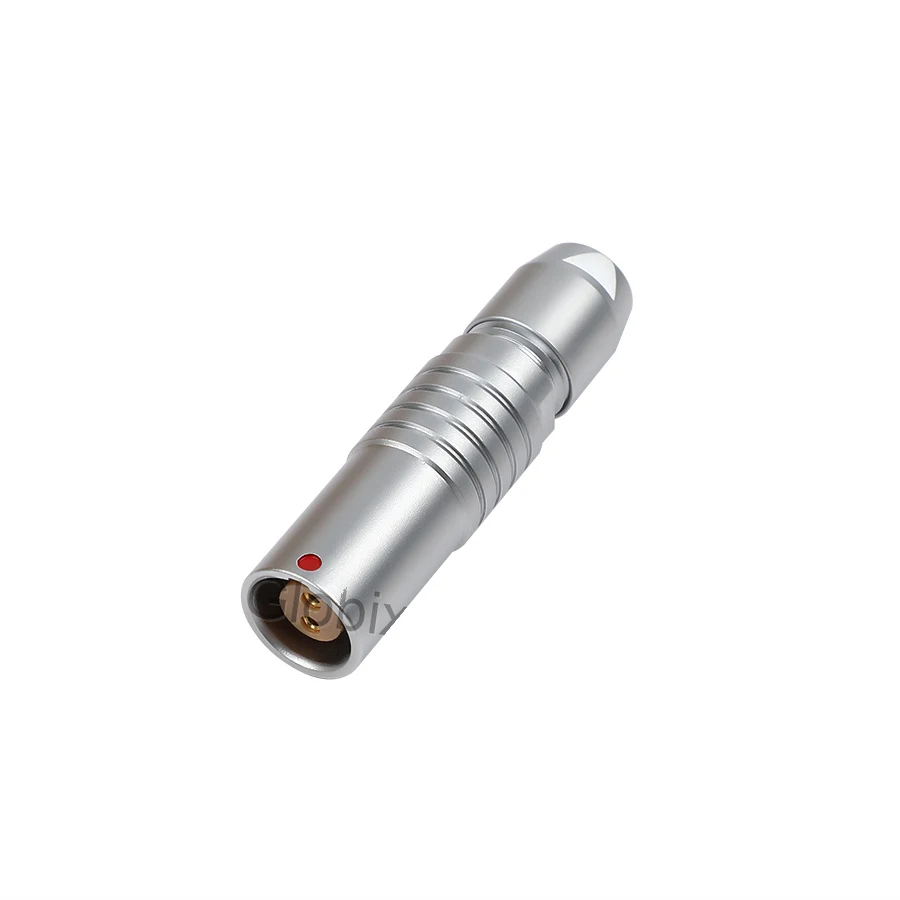

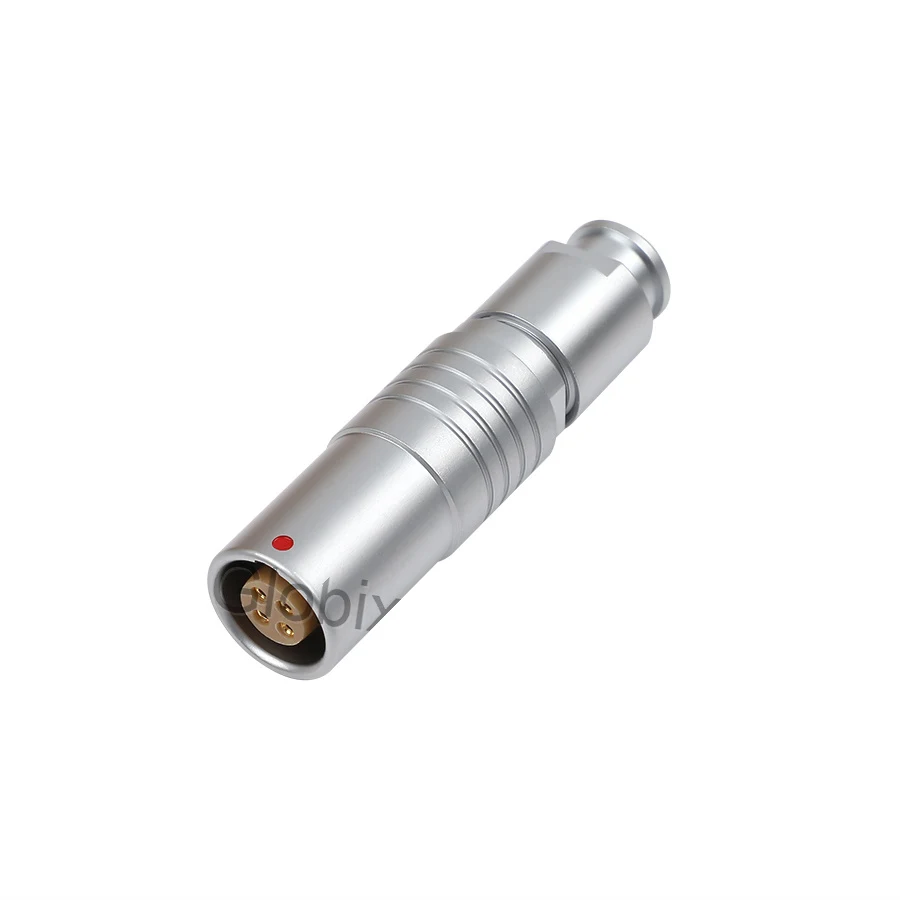

| GB-DHG | Receptáculo para cable | Sujeción de cable; tuerca estándar o para protección contra flexión. |
| GB-P-ZKG | Receptáculo de panel con sujeción de cable | Fijación con tuerca. |
| GB-DFG | Receptáculo de panel con dos tuercas y sujeción de cable | Montaje posterior. |
| GB-DEG | Receptáculo de panel con dos tuercas y sujeción de cable | Montaje posterior; confirme la versión y su interfaz complementaria. |

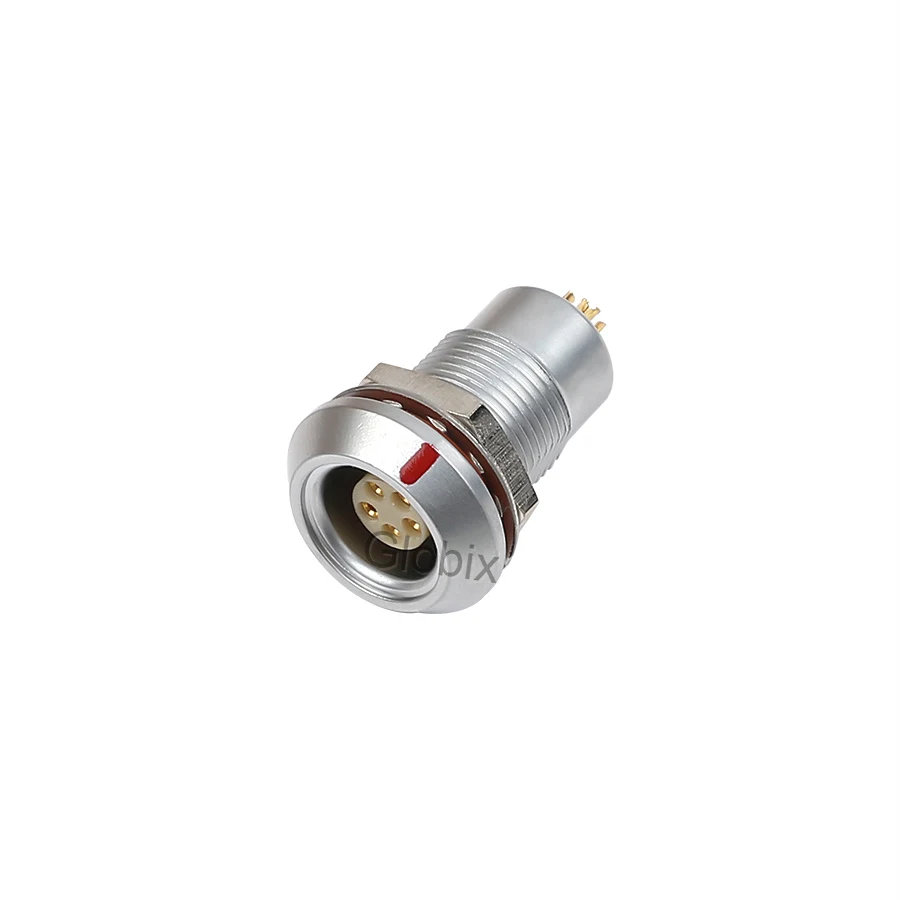

| GB-MGG | Receptáculo de panel sellado con tuerca | Versión estanca al agua o al vacío; confirme los requisitos de estanqueidad del proyecto. |

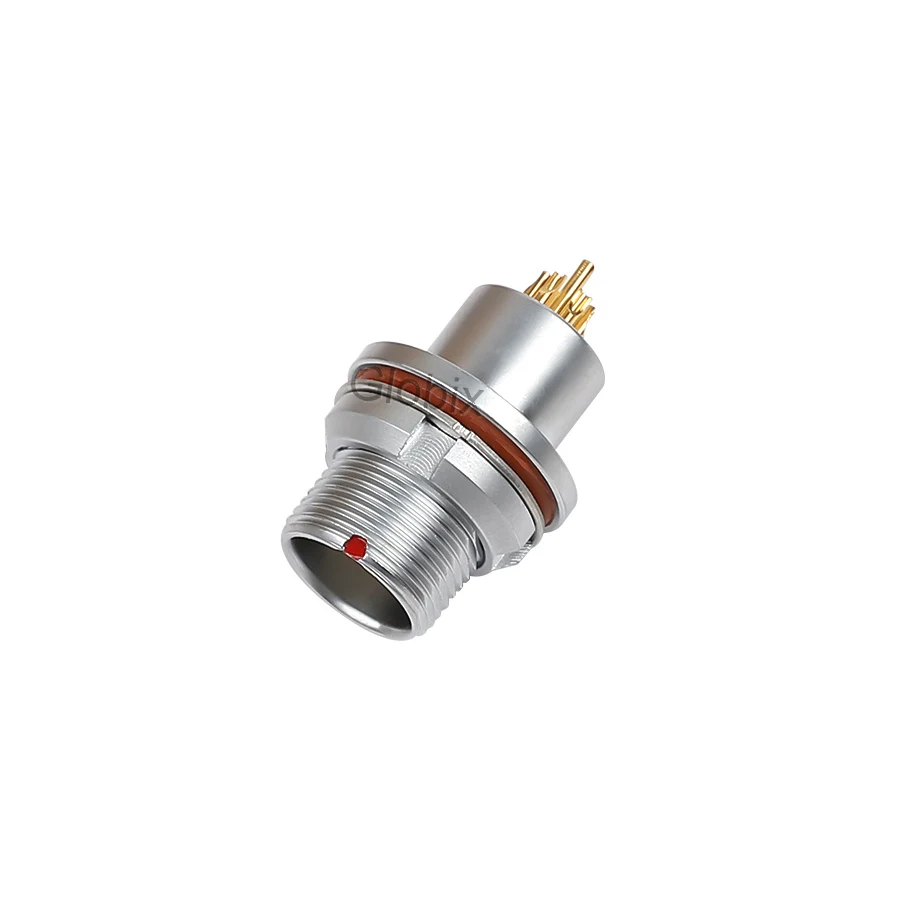

| GB-MEG | Receptáculo de panel sellado con tuerca | Montaje posterior; versión estanca al agua o al vacío según acuerdo. |

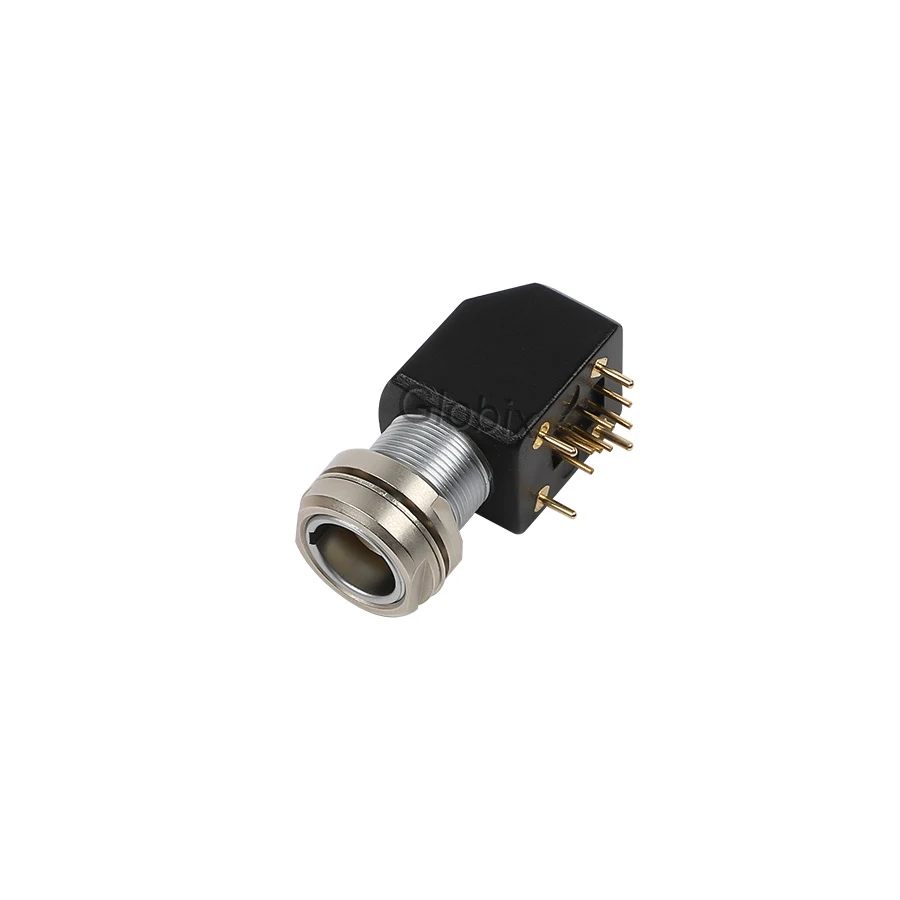

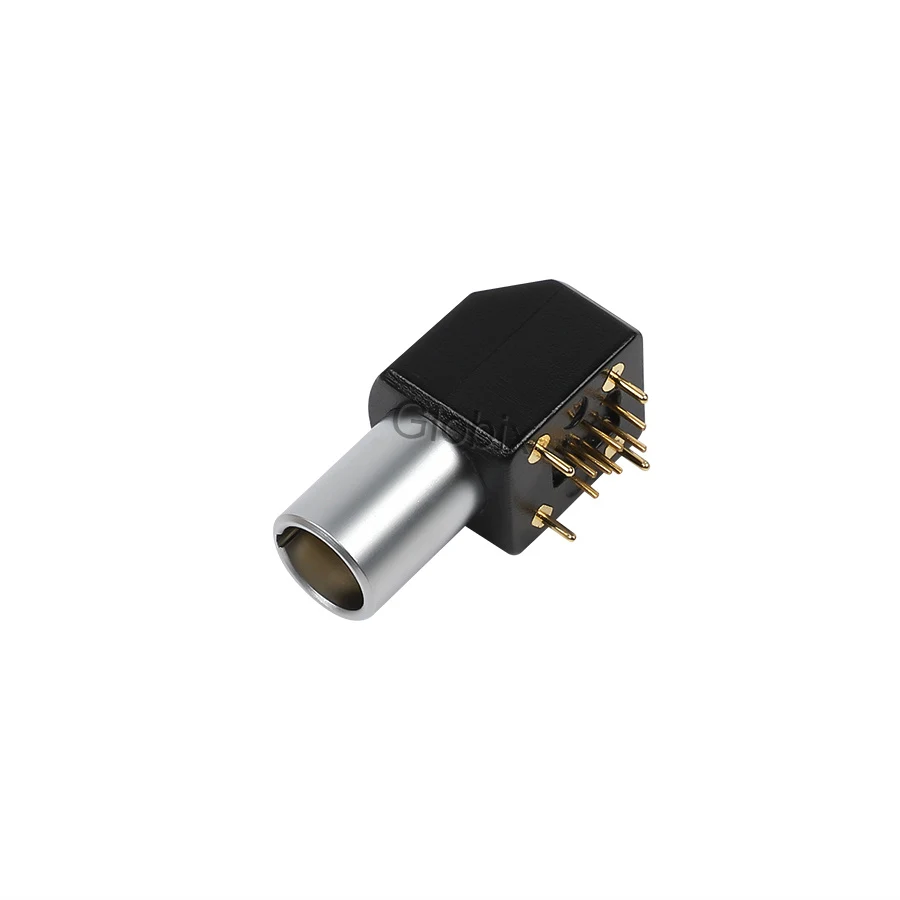

| GB-ZXG | Receptáculo estanco acodado para PCB | Dos tuercas de fijación; confirmar los requisitos de estanqueidad. |
| GB-ZPG | Receptáculo estanco recto para PCB | Confirmar los requisitos de estanqueidad. |
Las variantes selladas no tienen aquí una aprobación general IP o de vacío. Indique la estanqueidad requerida. Los modelos con descripciones similares siguen siendo versiones diferentes.
Datos técnicos
Características de serie para la selección inicial. Los datos aplicables corresponden al modelo y a la configuración acordados.
| Vida mecánica | >5000 ciclos de conexión |
|---|---|
| Temperatura de funcionamiento | −40 °C a +150 °C |
| Eficacia de apantallamiento | >75 dB a 10 MHz; >40 dB a 1 GHz |
| Vibración | 10–2000 Hz / 15 g |
| Choque | 100 g / 6 ms |
| Cierre | Sistema de enclavamiento push-pull |
| Tamaños | 00B, 0B, 1B, 2B, 3B, 4B |
| Insertos multipolares estándar | 2–48 contactos; disposición según tamaño y modelo. |
| Terminaciones | Soldadura, PCB recta o acodada; crimpado según la configuración confirmada. |
| Carcasa | Latón cromado, con cromo negro o niquelado |
| Contactos | Latón dorado |
| Aislante | PPS estándar; PEEK o PTFE según versión |
| Grado de protección, acoplado | IP50 |
| Apantallamiento | Apantallamiento EMC de 360°; defina también la pantalla del conjunto de cables |
Codificación / Keying
La serie B incluye las codificaciones G, A, B, C, D, E, F, J, K y L. GB-TVB se documenta con codificación B.
Definir las dos mitades de la conexión
Conector y receptáculo deben coincidir en tamaño, contactos y codificación. En interfaces existentes, envíe la referencia completa o un plano. La posición de codificación se confirma por modelo.
Interpretar la referencia de pedido
Cuatro ejemplos muestran la estructura del código de pedido. No constituyen una matriz completa ni confirman todas las combinaciones.
Conector recto
GB-BTGG.0B.303.CPARD32Conector recto con tuerca para protección contra flexión
GB-BTGG.0B.303.CPARD32ZReceptáculo de cable
GB-BDHG.0B.303.CPLRD32ZReceptáculo de panel
GB-ZEG.0B.303.CPLRLas 12 posiciones del ejemplo
| Posición | Código | Significado |
|---|---|---|
| 1 | GB | Marca GLOBIX |
| 2 | B | Prefijo de diseño exterior; no figura en todos los ejemplos |
| 3 | TGG / DHG / ZEG | Familia de modelos |
| 4 | 0B | Tamaño; serie: 00B / 0B / 1B / 2B / 3B / 4B |
| 5 | 303 | Código de inserto y contactos; no es una matriz completa |
| 6 | C | Carcasa de latón con cromo perlado |
| 7 | P | Aislante PPS |
| 8 | A / L | Contacto para soldadura: A = macho, L = hembra |
| 9 | R | Marca de punto rojo |
| 10 | D | Pinza estándar |
| 11 | 32 | Pinza de 3,2 mm en el ejemplo; no define un intervalo general de cable |
| 12 | Z | Tuerca opcional para protección contra flexión; confirme suministro |
Acabados de carcasa citados: C = latón con cromo perlado, K = latón con cromo negro, N = latón niquelado. Confirme las opciones disponibles para el modelo.
El prefijo B y las posiciones de pinza y protección contra flexión no aparecen en todos los ejemplos. No complete automáticamente el código de un receptáculo. No se ofrece una tabla completa para PCB o crimpado.
Aplicaciones
Los sectores indicados orientan la selección técnica. Los requisitos de la interfaz determinan la idoneidad. Una aplicación médica no sustituye la aprobación del equipo o de su limpieza.
Equipos médicos
Para equipos de monitorización, diagnóstico e instrumentación: revise limpieza, pinout y requisitos de seguridad.
Ver requisitosMedición y ensayos
Para conexiones desmontables de señal en sistemas de ensayo: defina señal, apantallamiento y terminación en equipo o placa.
Ver requisitosSensores
Para sensores: indique contactos, alimentación, señales y condiciones ambientales.
Ver requisitosElectrónica industrial
Para equipos y módulos: confirme espacio, conexión PCB e interfaz complementaria.
Ver requisitosAutomatización
Para controles y automatización: tenga en cuenta salida del cable, alivio de tensión y montaje.
Ver requisitosMontaje de cables
Conector metálico, cable y apantallamiento deben ser compatibles. Para la serie B, adjunte el pinout y los datos de ambos extremos.
Montaje de cables para su proyectoDatos del cable
- Tipo de cable, diámetro exterior y longitud
- Pinout e interfaz de ambos extremos
- Apantallamiento, salida y alivio de tensión
- Entorno, cantidad y ensayos requeridos
Descargas
El catálogo push-pull incluye la serie B. Solicite la ficha y el plano aprobados para el tamaño, contactos y montaje seleccionados.
Conectores push-pull Catálogo · PDF · EN/ZH
Descargar catálogo de productos Solicitar ficha y planoPreguntas sobre la serie B
¿Qué tamaño necesita mi proyecto?
La serie B incluye 00B, 0B, 1B, 2B, 3B y 4B. Además de los contactos, se necesitan disposición, conector complementario, espacio y cable. La asignación se confirma por modelo.
¿Todas las variantes tienen de 2 a 48 contactos?
El intervalo de la serie es de 2–48 contactos. La disponibilidad y disposición se confirman por tamaño y modelo; no todos los tamaños ofrecen todas las cantidades.
¿La serie B es estanca?
La serie B tiene un grado de protección IP50. Para una conexión estanca, revise otra familia, como K, con su configuración confirmada. Describa las condiciones de humedad y limpieza de su equipo.
¿Puedo generar un código completo a partir de los ejemplos?
Los ejemplos explican el código, sin constituir una matriz completa de opciones. Envíe la referencia o los requisitos para comprobar las combinaciones disponibles.
¿Hay conjuntos de cables compatibles?
Puede solicitar conjuntos de cables con la serie B. Indique ambos extremos, pinout, tipo de cable, longitud, apantallamiento y cantidad. La configuración se acuerda para el proyecto.
¿Dónde obtengo la ficha técnica y el plano?
Solicite la documentación del modelo y los contactos elegidos. Para aprobar el diseño, plano y revisión deben corresponder a la configuración confirmada.
DEL FORMATO A LA CONFIGURACIÓN
Solicitud de presupuesto
Envíe el código, conector complementario o plano junto con la cantidad. Para una interfaz nueva, describa aplicación, contactos, requisitos eléctricos y espacio.
Consultar la configuración de la serie B
Defina conjuntamente modelo, tamaño, terminación y cable.
Consultar Serie BGuías y familias relacionadas
La serie K permite estudiar una conexión con sellado IP66–IP68 cuando el entorno supera la protección IP50 de B. La serie P ofrece una carcasa de plástico ligera y aislante cuando esa construcción responde mejor al equipo. Cambiar de serie exige revisar ambas mitades; no implica intercambiabilidad.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
