GLOBIX / K-SERIE
Serie K: conectores push-pull estancos
La serie K ofrece conexiones circulares con cierre push-pull y protección IP66–IP68 para equipos expuestos a humedad y condiciones ambientales exigentes. Puede considerarse para equipos industriales, sistemas de sensores y conexiones de exterior, siempre que el modelo y el montaje satisfagan las condiciones del proyecto. La selección comienza por el sellado requerido y continúa con la interfaz, los contactos y la entrada del cable. No basta con elegir un tamaño de carcasa: deben encajar el conector complementario, la fijación al equipo y la terminación. Utilice los formatos documentados para solicitar la ficha y el plano de la versión concreta.
Cómo seleccionar la configuración
- Exposición real. Describa lluvia, salpicaduras, limpieza o inmersión y sus condiciones. Confirme el grado IP de la versión y el estado de conexión al que corresponde; no extrapole el sellado al conector abierto.
- Puntos de sellado. Revise entrada de cable y unión al panel. Diámetro exterior, tolerancia, cubierta y montaje influyen en la configuración de sellado que debe aprobarse.
- Interfaz y circuitos. Seleccione tamaño, contactos, codificación y pareja compatible con el plano. Envíe corriente y tensión por circuito; las prestaciones de la serie B no se transfieren a K.
- Servicio y montaje. Compruebe el espacio para acoplar y desconectar, la orientación de salida y la fijación del cable. Defina si necesita piezas sueltas o un conjunto terminado.
Datos para solicitar el modelo y su oferta
Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.
Enviar requisitos de la configuraciónSerie K de un vistazo
0K a 4K
Cinco tamaños en la serie
Push-Pull
Conexión con enclavamiento automático
Conectores y receptáculos
Formatos rectos y acodados
Estanco
IP66–IP68, según configuración y montaje.
TAMAÑOS Y CONTACTOS
Tamaños y configuraciones de contactos
0K1K2K3K4K
La documentación de la serie K indica 2–40 contactos. La disposición depende del tamaño, inserto y formato. No se asigna automáticamente un número de contactos a cada tamaño.
Necesitamos los contactos requeridos y los datos del conector complementario. Dimensiones y plano de montaje se confirman para la configuración.
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Ocho ejemplos documentados muestran terminaciones y montajes. No representan toda la serie K. La referencia de pedido se confirma por separado.
Conector macho

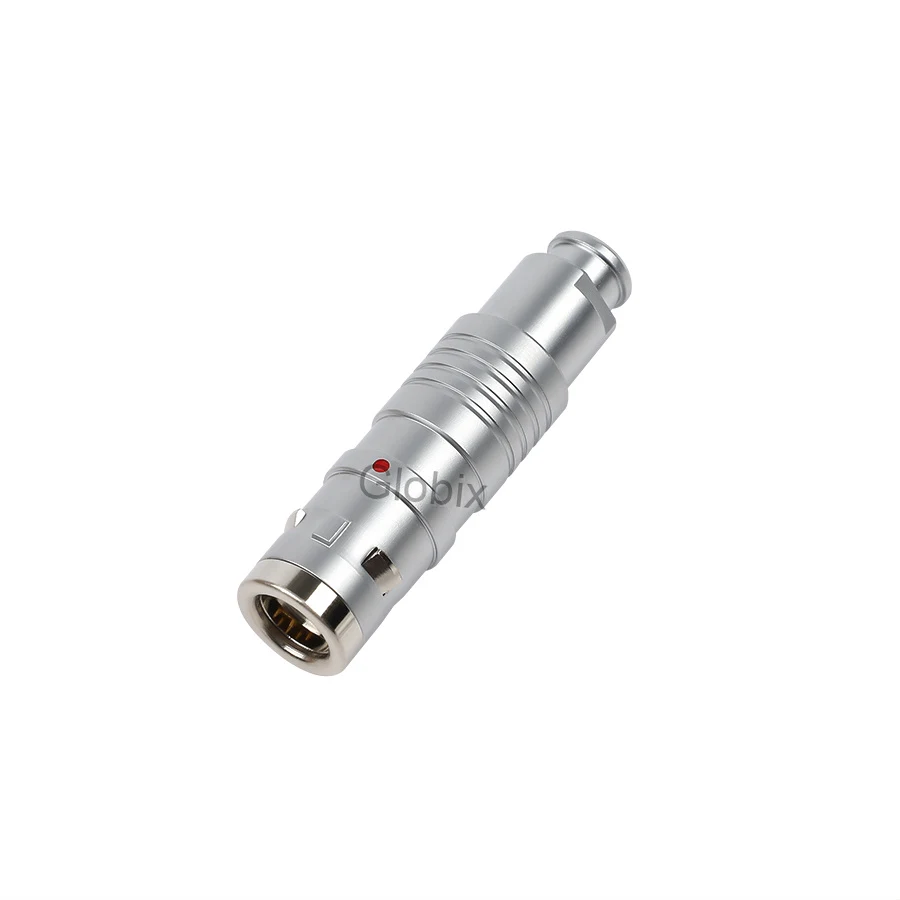

Conector recto con terminación de cable
Versión con pinza mayor o tuerca para protección contra flexión. El manguito protector se pide por separado.
Consultar configuración →

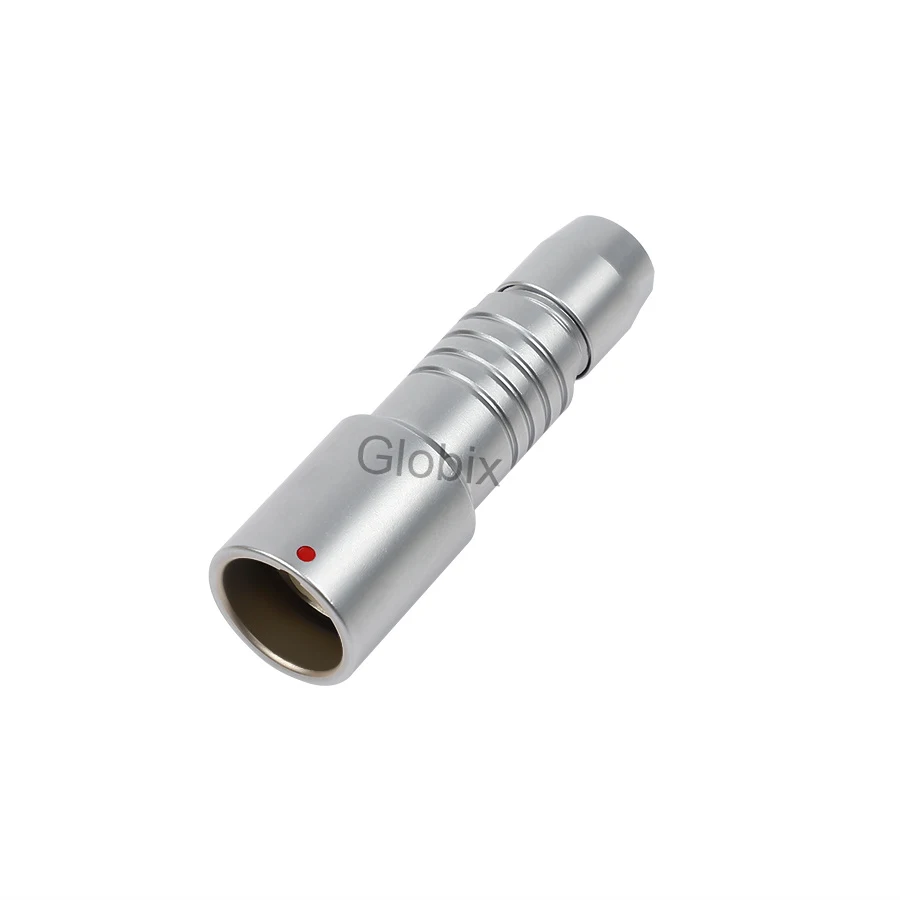

Conector acodado
Formato a 90° para instalaciones con poco espacio posterior.
Consultar configuración →

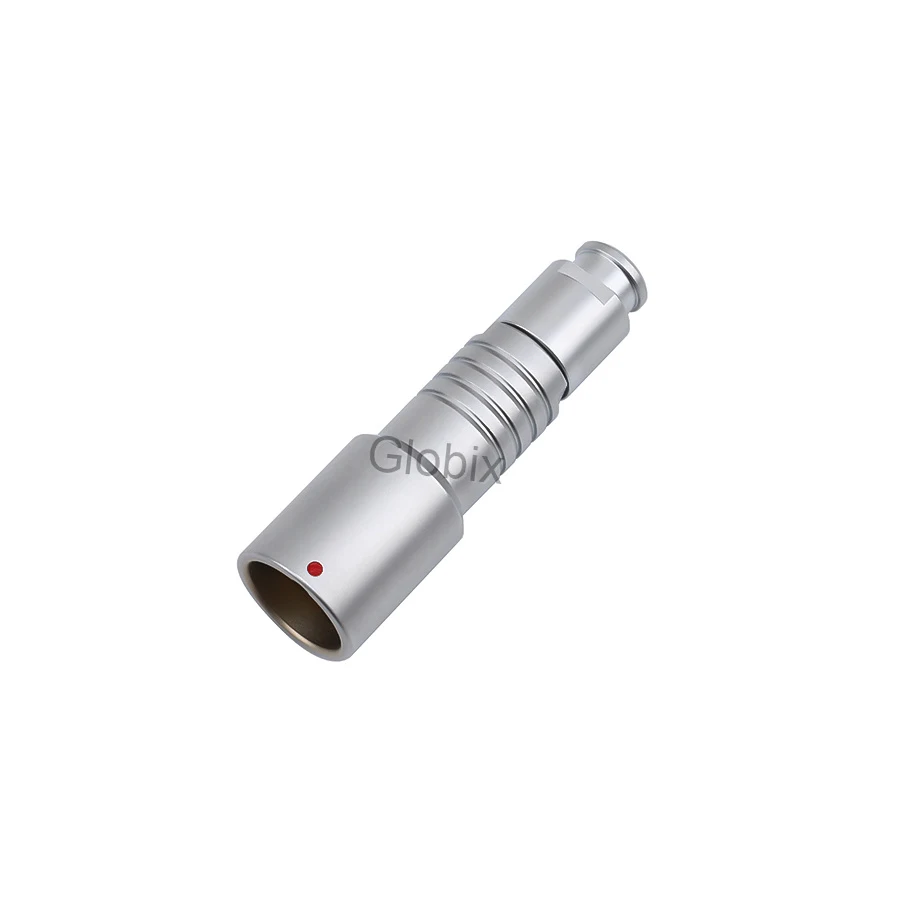

Conector acodado preparado para protección contra flexión
Versión acodada con tuerca para un manguito protector pedido por separado.
Consultar configuración →Receptáculos de equipo

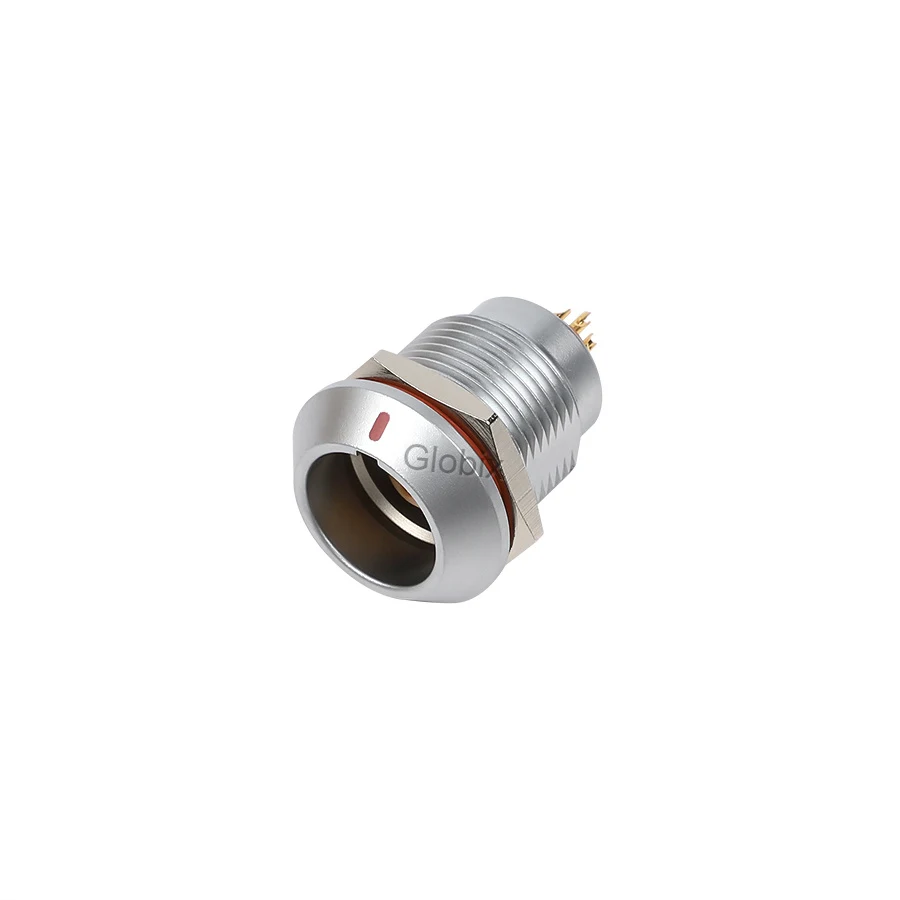

Receptáculo de montaje posterior
Receptáculo fijo con tuerca para montaje posterior en la pared del equipo.
Consultar configuración →

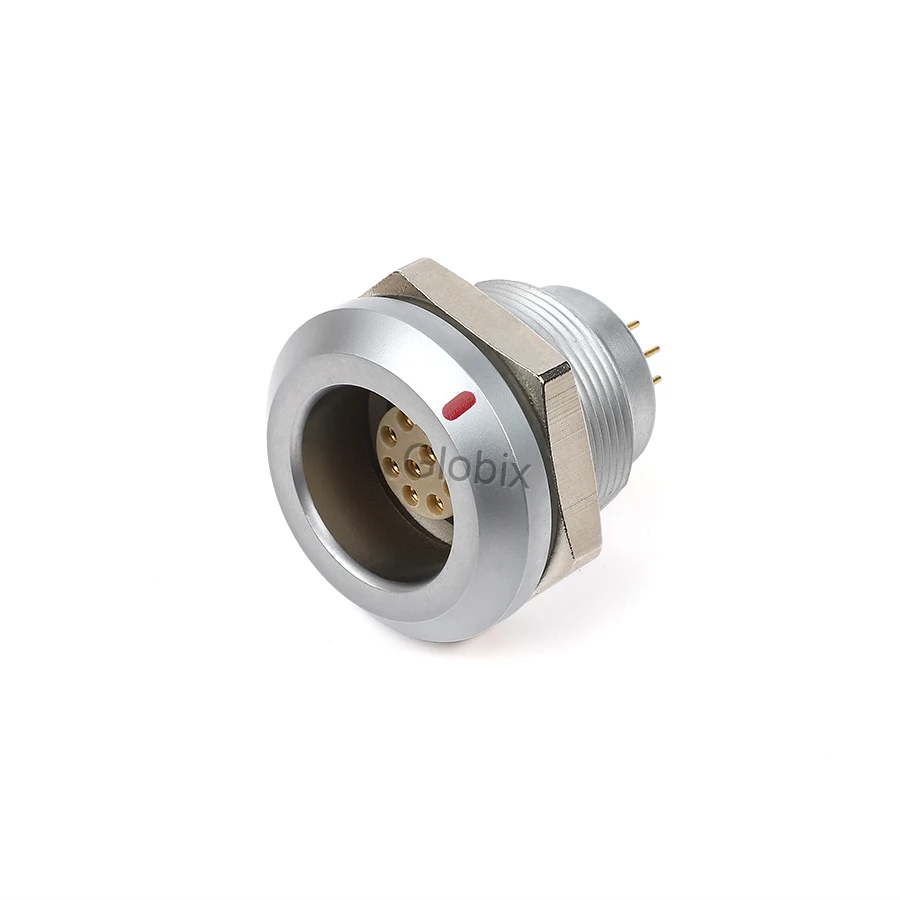

Receptáculo con conexión PCB
Receptáculo fijo con contactos PCB rectos. La longitud y el patrón de taladros dependen de la configuración.
Consultar configuración →

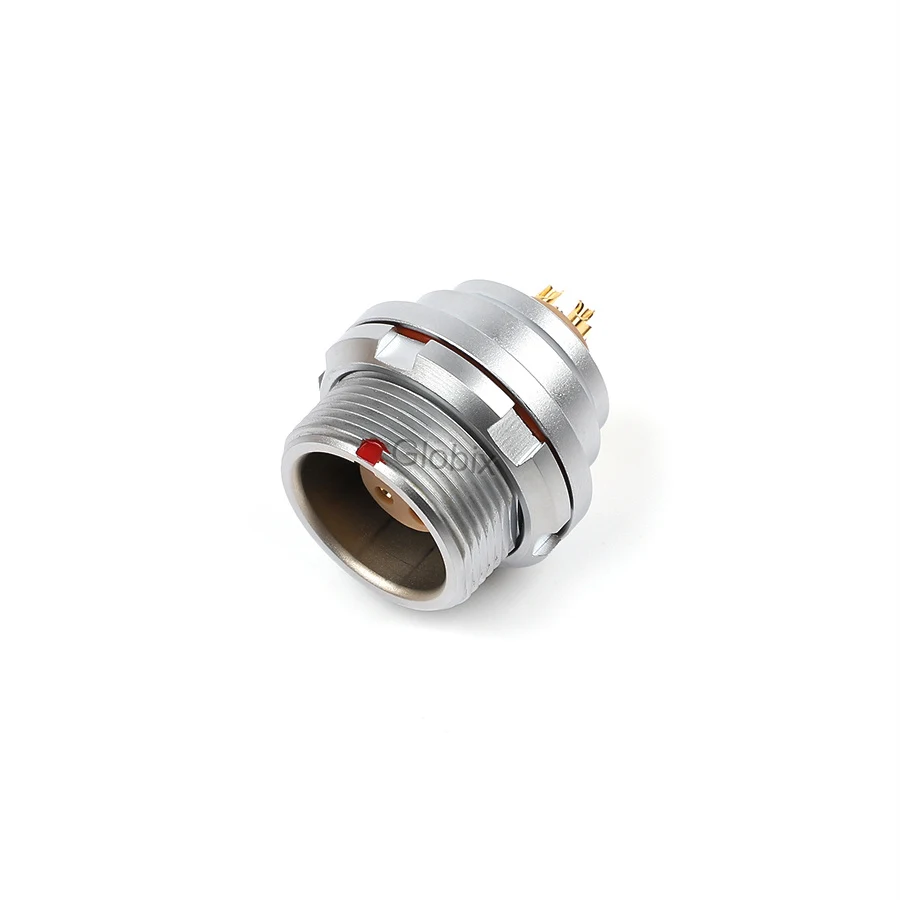

Receptáculo fijado con tuerca
Conexión fija para equipos y paneles de control.
Consultar configuración →

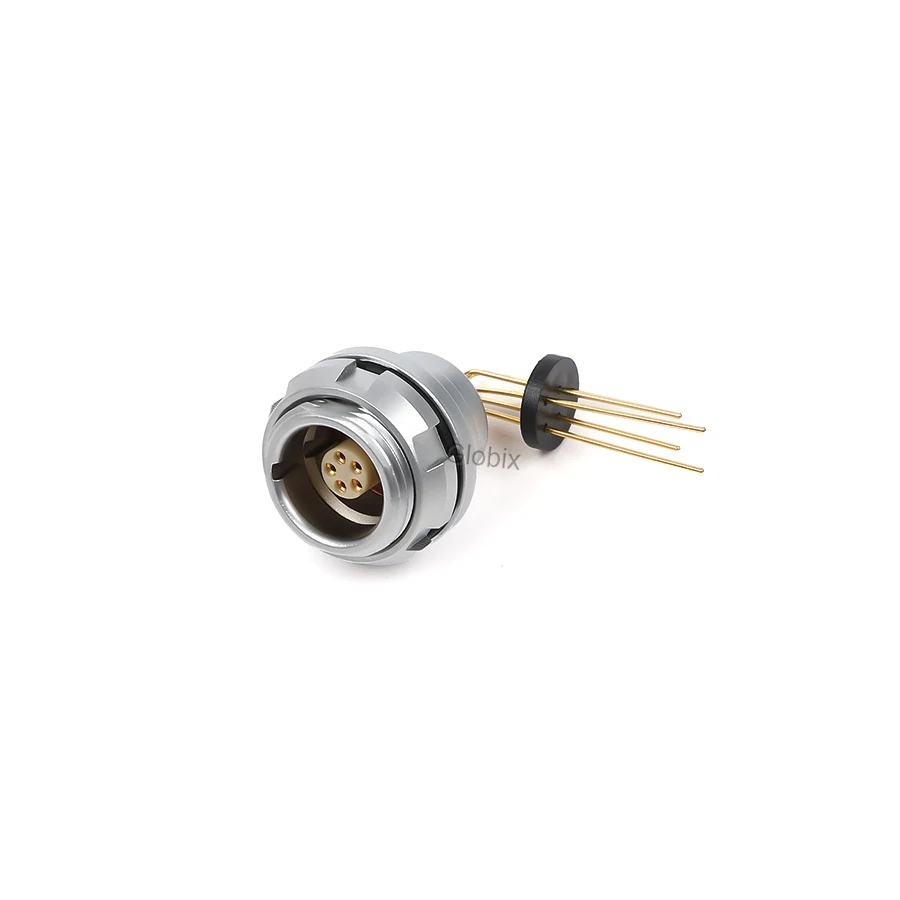

Receptáculo con carcasa saliente
Carcasa saliente para prolongar la interfaz en la pared del equipo.
Consultar configuración →FORMATOS
Variantes y versiones
La documentación enumera siete familias de modelos. Esta selección no es una lista exhaustiva de pedidos; se comprobará la disponibilidad para su configuración.
| GB-TGG | Recto Conector macho |
|---|---|
| GB-THG | Conector acodado |
| GB-ZEG | Receptáculos de montaje posterior o PCB |
| GB-ZGG | Receptáculos fijados con tuerca |
| GB-ZHG | Receptáculos con carcasa saliente |
| GB-DHG | Receptáculos libres de cable; consulte la disponibilidad |
| GB-MGG | Receptáculos estancos al agua o al vacío; confirme versión y estanqueidad requerida. |
PROTECCIÓN Y ESTANQUEIDAD
El montaje forma parte del sellado
La serie K combina cierre push-pull y sellado. La selección del cable y la instalación son esenciales para definir una conexión estanca.
IP66–IP68: protección según configuración
El grado especificado exige montaje correcto y cable adecuado. No se aplica de forma incondicional a cualquier combinación.
Confirmar modelo y montaje
Confirme el grado IP requerido dentro del intervalo IP66–IP68, la interfaz complementaria, el cable y las condiciones de montaje.
Si necesita una conexión circular estanca, indique la protección y la instalación previstas desde la consulta inicial.
RESUMEN TÉCNICO
Datos técnicos
| Vida mecánica | >5000 ciclos de conexión |
|---|---|
| Temperatura de funcionamiento | −40 °C a +150 °C |
| Cierre | Sistema push-pull con enclavamiento automático |
| Tamaños | 0K, 1K, 2K, 3K y 4K; disponibilidad según formato |
| Número de contactos | 2–40 contactos en la referencia de serie; confirme disposición por tamaño y versión. |
| Terminaciones | Soldadura o PCB, recta o acodada según configuración |
| Carcasa | Latón con cromo, cromo negro, níquel u oro según configuración |
| Aislante | PPS, PEEK o teflón según configuración |
| Codificación | G, A, B, C, D, E, F, J, K y L; confirme la correspondencia de ambas mitades |
| Apantallamiento | Apantallamiento perimetral previsto; confirme versión y conexión de la pantalla del cable. |
| Grado de protección | IP66–IP68, según configuración y condiciones de montaje. |
| Valores específicos del proyecto | Valores eléctricos, temperatura, vida mecánica y condiciones de ensayo se confirman para la versión concreta. |
La aprobación del diseño se basa en la configuración y el plano acordados. La descripción de serie no sustituye una especificación del modelo.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Tres ejemplos muestran cómo se identifican formato, tamaño y configuración en una referencia de pedido.
Conector recto
GB-BTGG.0K.303.CPARD32Receptáculo para cable
GB-BDHG.0K.303.CPLRD32ZReceptáculo fijo de equipo
GB-ZGG.0K.303.CPLRGB | Prefijo GLOBIX |
|---|---|
B | Diseño de carcasa estriada |
TGG / DHG / ZGG | Formato: conector recto / receptáculo libre / receptáculo fijo |
G | Codificación; otras claves citadas: A, B, C, D, E, F, J, K, L |
0K | Tamaño; se enumeran 0K a 4K |
303 | Inserto de 3 contactos en estos ejemplos |
C | Carcasa de latón cromado |
P | PPS-Aislante |
A / L | Contacto para soldadura: macho / hembra |
R | Marca roja |
D | Pinza estándar |
32 | Pinza de 3,2 mm del ejemplo; no define un intervalo general de cable |
Z | Tuerca para manguito protector contra flexión |
La tabla no es un configurador. No combine campos de modelo y codificación sin comprobarlos. Solicite confirmación del código completo y de las opciones disponibles.
APLICACIONES
Conexiones estancas para equipos
La documentación describe usos en equipos especializados, médicos y de automatización. La idoneidad depende de la conexión concreta.

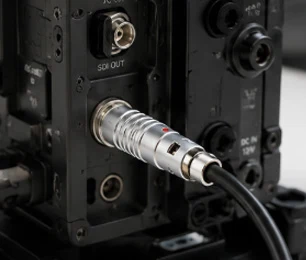

Equipos especializados
Interfaces estancas para las condiciones de montaje del proyecto.

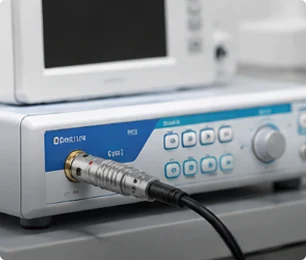

Equipos médicos
Conexiones de equipos médicos con interfaz y sellado definidos.

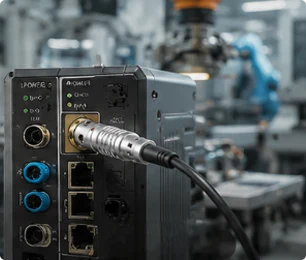

Automatización industrial
Conexiones push-pull para equipos industriales que requieren sellado.

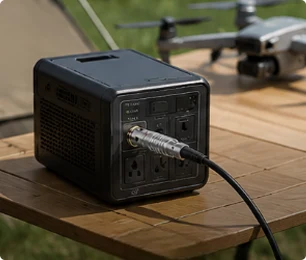

Aplicaciones específicas de equipos
Defina formato, interfaz y cable según la función de conexión.
MONTAJE DE CABLES
Seleccionar conectores y cable conjuntamente
Longitud, pinout, terminación y apantallamiento forman parte de la selección K. Envíe los datos del cable para definir su terminación y sellado.
Montaje de cables para su proyectoDESCARGAS Y PLANOS
Documentación de la configuración
El catálogo push-pull incluye la serie K. Solicite el plano del modelo con referencia, interfaz o fotografía. Dimensiones y conexiones PCB requieren la revisión concreta del plano.
Conectores push-pull Catálogo · PDF · EN/ZH
Descargar catálogo de productos Solicitar documentaciónPreguntas sobre la serie K
¿Qué protección ofrece la serie K?
La serie K ofrece IP66–IP68. Confirme el grado correspondiente al modelo, cable y condiciones de montaje.
¿En qué se diferencia la serie K de la serie B?
La serie K se centra en conexiones push-pull estancas. Revise terminación del cable y montaje respecto a una conexión sin sellado. No se deduce intercambiabilidad con la serie B.
¿Qué tamaños están disponibles?
La documentación enumera 0K, 1K, 2K, 3K y 4K. No todos los formatos están disponibles en todos los tamaños y contactos.
¿Cómo selecciono la configuración?
Parta de la interfaz complementaria, el espacio y los contactos. Después se acuerdan formato, codificación, terminación, cable y sellado.
¿Qué datos se necesitan para la consulta?
Indique aplicación, tamaño o conector complementario, contactos, cable y cantidad. Añada plano o fotografía si dispone de ellos.
SOLICITUD DE PRESUPUESTO
¿Qué conexión necesita su proyecto?
Envíe aplicación, tamaño o interfaz complementaria, contactos, cable y cantidad. Un plano o fotografía facilita la identificación.
Consultar Serie KInformación relacionada
Guías y familias relacionadas
Para un equipo interior que no requiera sellado frente al agua, compare la serie B metálica con IP50. Si la instalación admite accionar una rosca, las familias SP13, SP17 y SP21 ofrecen otra arquitectura de cierre estanco. Confirme interfaces y montaje antes de sustituir una familia.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
