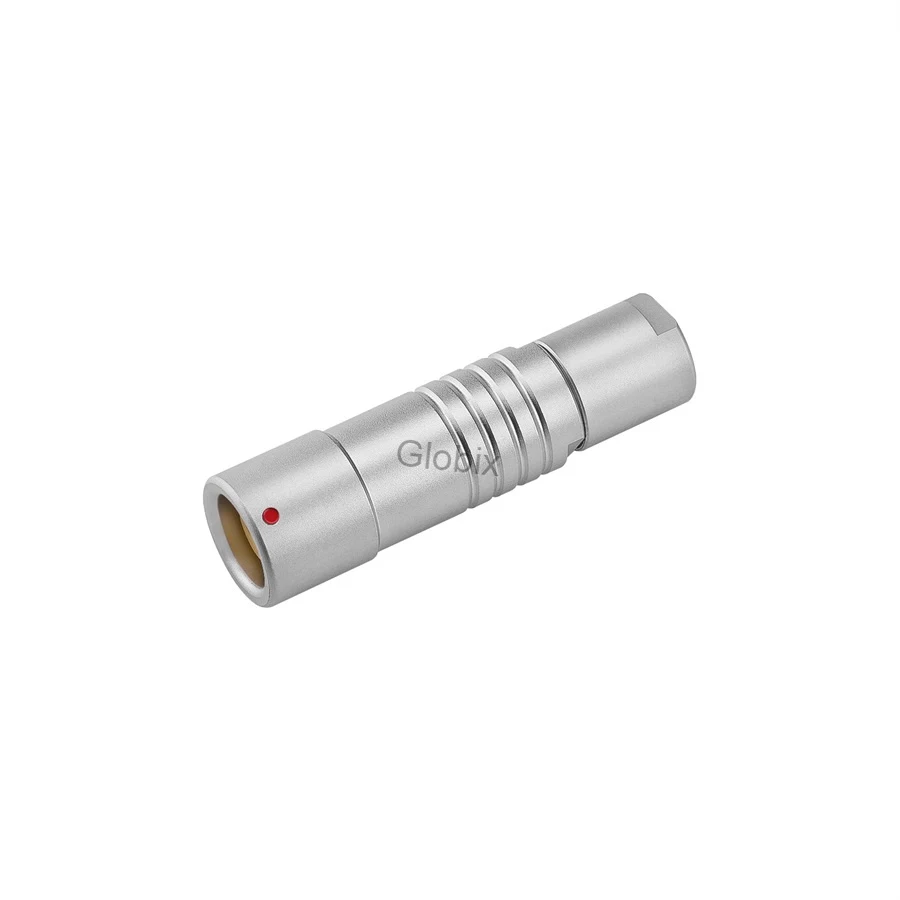

GB-C Variant A31A4312
Versión de cable para señal compacta e integración en equipos.
GLOBIX / C-SERIE
Serie C: conectores metálicos compactos de señal
La serie C integra señales mediante conexiones metálicas push-pull compactas. Las versiones de cable y equipo se orientan a instrumentos, sensores y electrónica portátil con poco espacio.
Serie C de un vistazo
Integración del equipo
Terminación y pinout según proyecto
Carcasa metálica
Carcasa circular compacta
Push-Pull
Conexión con enclavamiento automático
Cable y equipo
Versiones de conector y receptáculo
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Las entradas muestran versiones documentadas. Los códigos A31A identifican imágenes o variantes, no referencias de producción confirmadas. La asignación al pedido se revisa por separado.
Conector macho
Versiones de cable documentadas de la serie C.

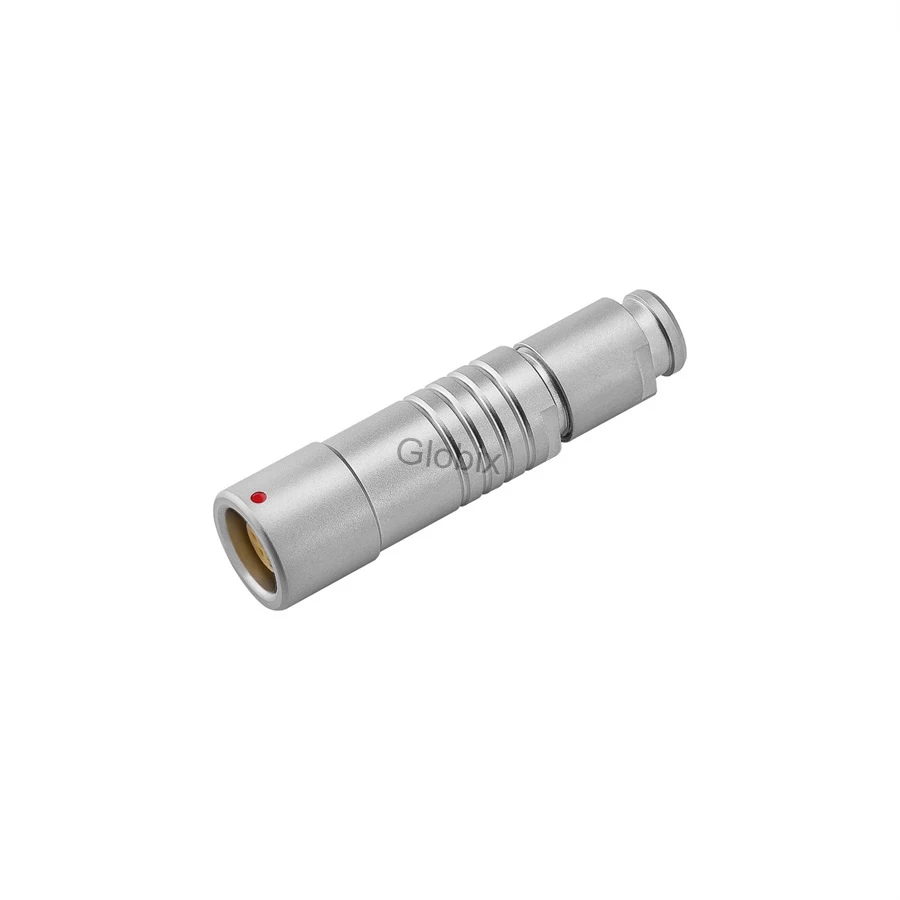

GB-C Variant A31A4313
Versión de cable para señal compacta e integración en equipos.

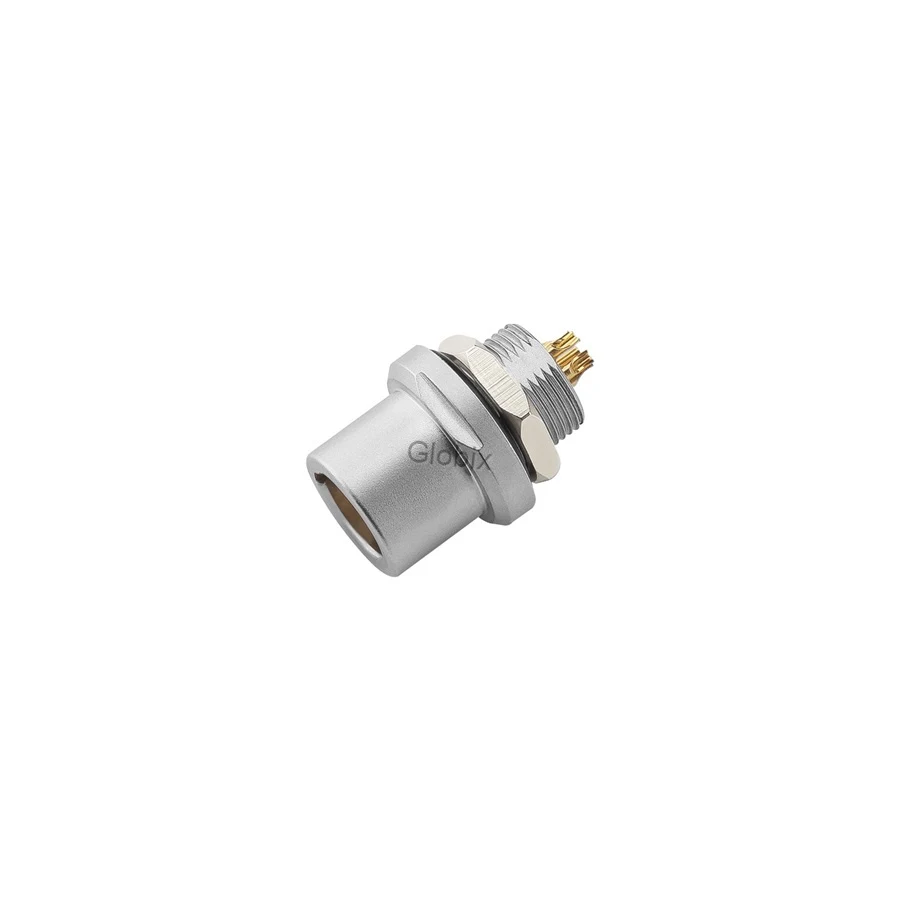

GB-C Variant A31A4314
Versión de cable para señal compacta e integración en equipos.

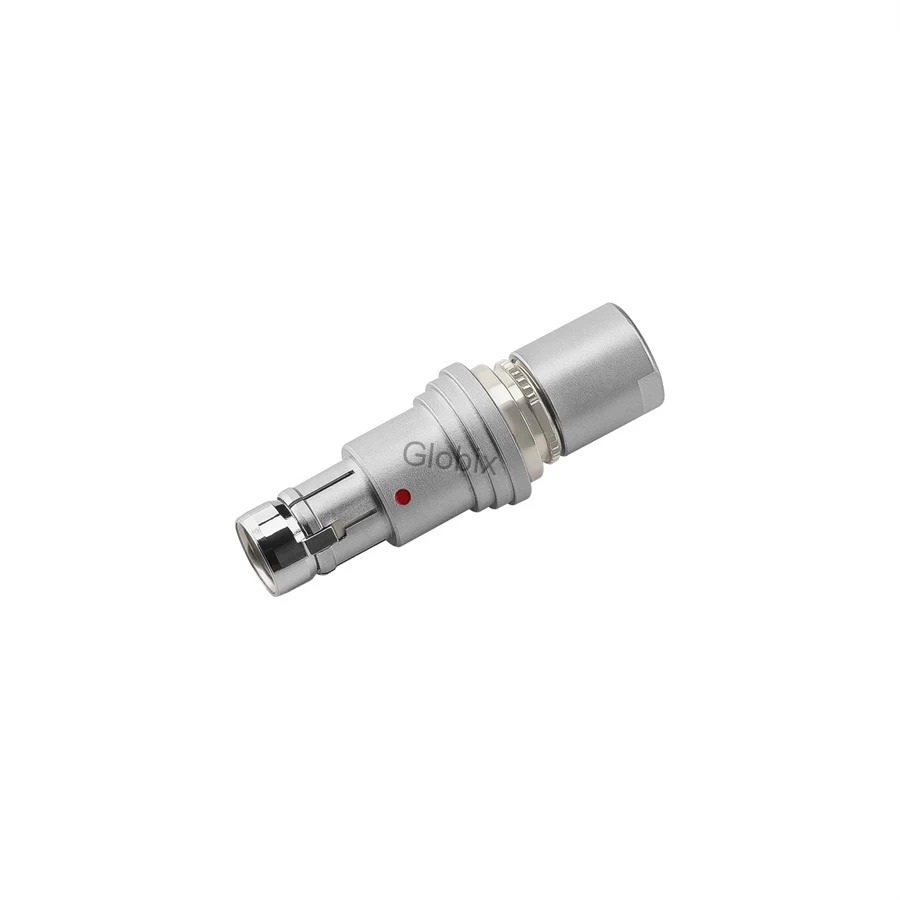

GB-C Variant A31A4318
Versión de cable para señal compacta e integración en equipos.

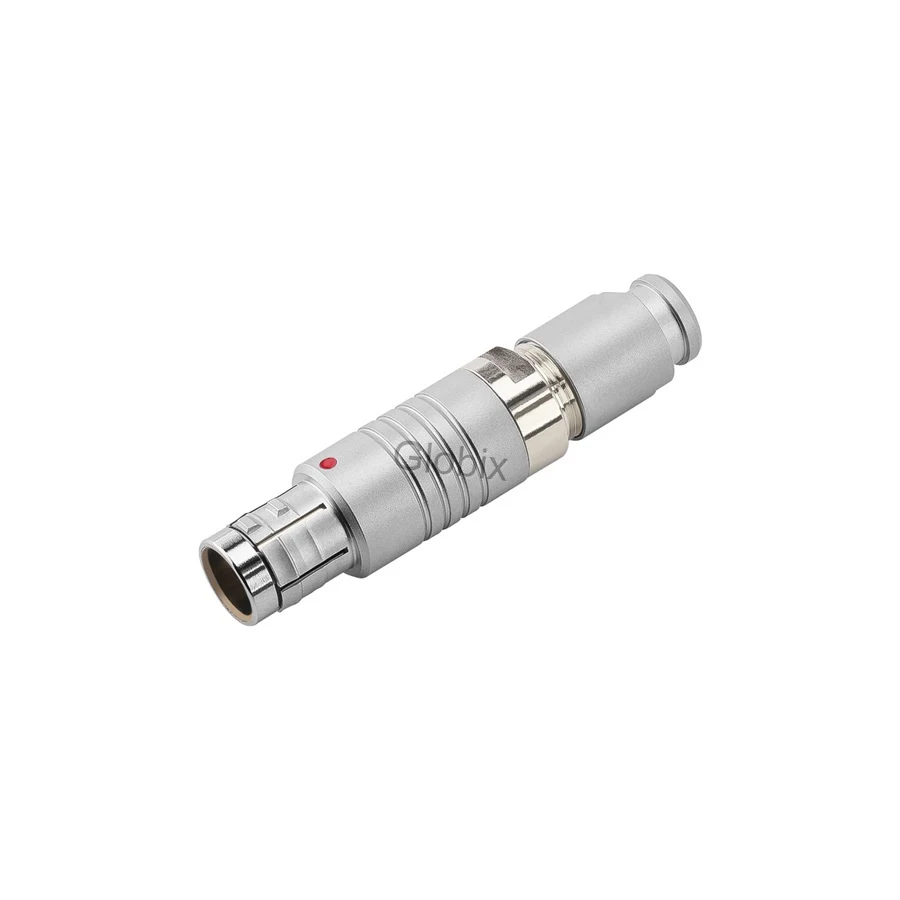

GB-C Variant A31A4324
Versión de cable para señal compacta e integración en equipos.
Receptáculos de equipo
Versiones de equipo documentadas de la serie C.

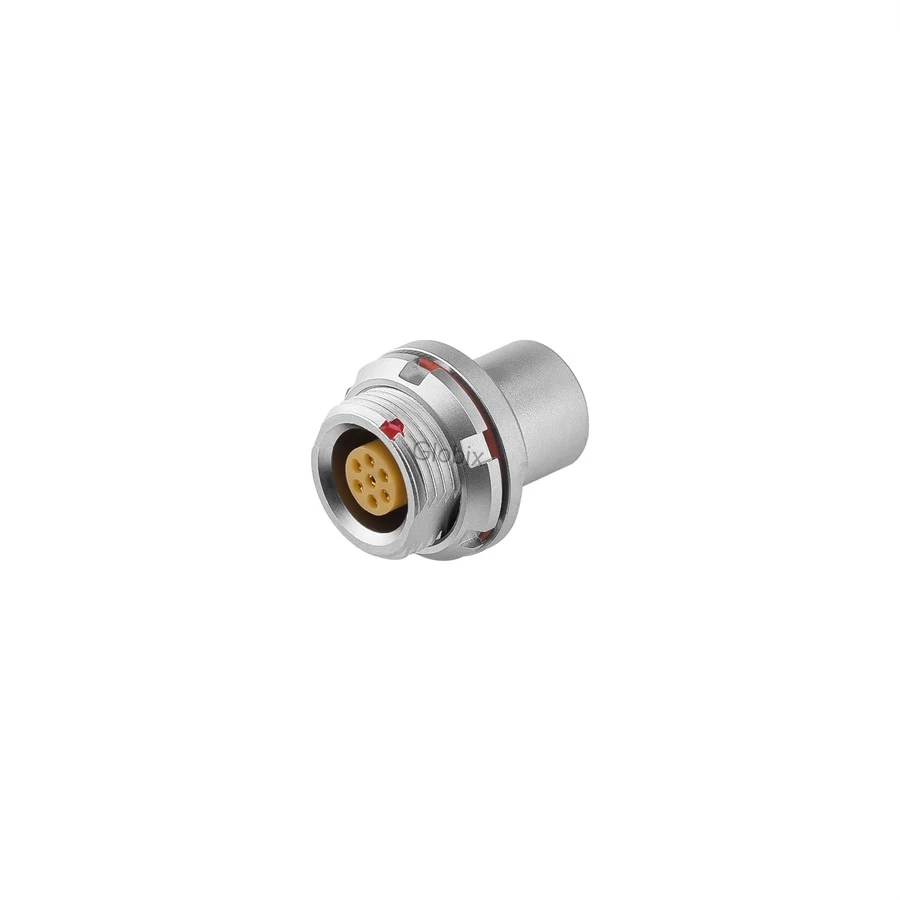

GB-C Variant A31A4317
Versión de equipo para conexiones compactas de señal.

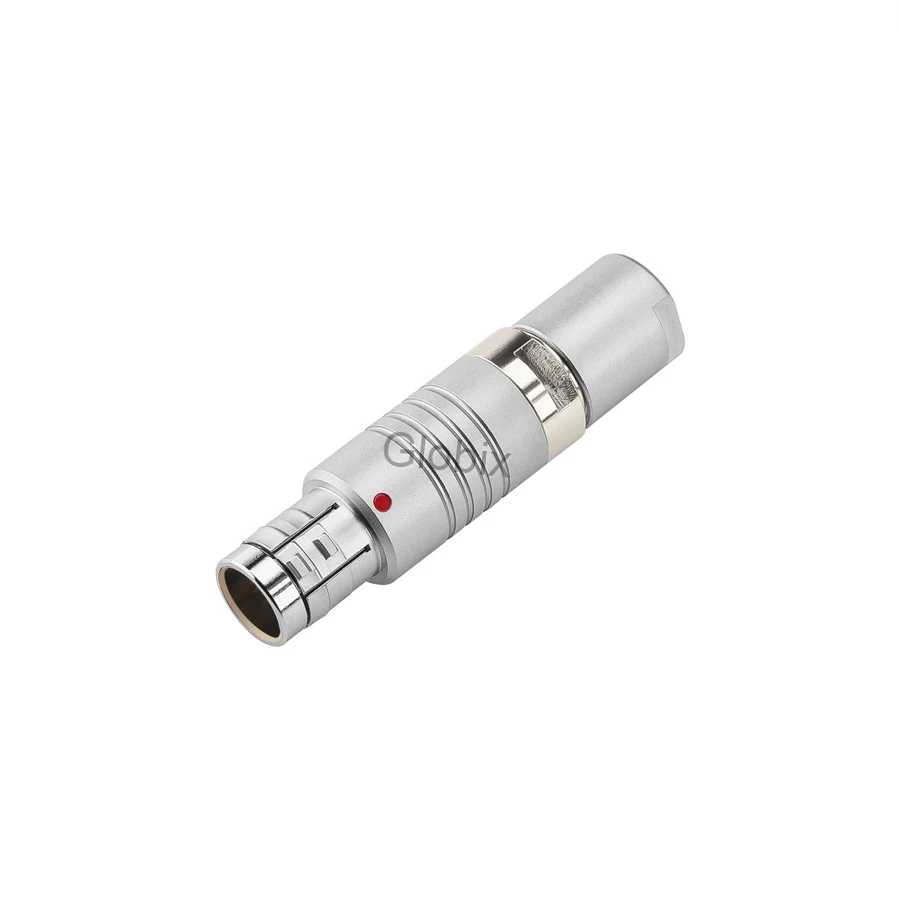

GB-C Variant A31A4323
Versión de equipo para conexiones compactas de señal.
VARIANTES Y FORMATOS
Cómo seleccionar la configuración
Seleccione por interfaz, circuitos y montaje. Las imágenes y los ejemplos de pedido ayudan a describir la consulta; el plano confirmado define el suministro.
Partir de la interfaz del equipo
Seleccione la conexión de panel y su pareja con plano, fijación y espacio de acceso. El número de imagen A31A permite identificar una vista, no confirma una referencia de producción ni una geometría de acoplamiento.
Definir el circuito de señal
Documente funciones y contactos macho o hembra, corriente, tensión y pantalla. Los valores típicos de la tabla no aprueban automáticamente la variante fotografiada.
Resolver cable y montaje
Indique diámetro exterior, sección y salida del cable. Si necesita protección contra flexión, confirme la configuración y su terminación; el sufijo de un ejemplo no constituye una matriz completa de pedido.
RESUMEN TÉCNICO
Datos técnicos
| Tipo de conexión | Conexión push-pull con enclavamiento automático |
|---|---|
| Forma de carcasa | Carcasa circular metálica compacta |
| Función de la señal | Señal compacta para integración en equipos |
| Funciones de conexión | Conector de cable, versión con protección y conexión de equipo |
| Diseño del apantallamiento | La carcasa metálica admite pantalla; defina pantalla del cable y tierra conjuntamente |
| Material de carcasa | Latón cromado según la documentación de serie |
| Material de contactos | Aleación de cobre dorada |
| Aislante | PPS |
| Resistencia de contacto | Referencia típica ≤ 5 mΩ; depende del contacto y del ensayo |
| Resistencia de aislamiento | Referencia típica ≥ 5.000 MΩ; depende del inserto y del entorno |
| ciclos de conexión | Referencia típica de serie: más de 5.000 ciclos; la vida real depende de manipulación, limpieza y uso. |
| Temperatura de funcionamiento | Intervalo típico de referencia: −55 °C a +125 °C; el cable y la aplicación pueden limitarlo. |
La documentación inglesa cita referencias típicas, no valores garantizados para cada variante. Confirme valores eléctricos, ensayos, protección y temperatura con la configuración y el plano del proyecto. Para humedad o limpieza, describa las condiciones y solicite confirmación del modelo; no se atribuye un grado IP a partir de la carcasa metálica.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Tres ejemplos explican la denominación y función. No forman una matriz completa ni se asignan automáticamente a una imagen.
Conector para cable – ejemplo documentado
GB-C-TGG.1C.306.CLADConector con protección de cable: ejemplo documentado
GB-C-TGG(Z).1C.306.CLAD72ZReceptáculo de equipo: ejemplo documentado
GB-C-ZGG.1C.306.CLLGB / C | Prefijo GLOBIX y código de serie |
|---|---|
TGG / TGG(Z) / ZGG | Conector de cable / versión con protección / receptáculo de equipo |
1C | Código de tamaño o interfaz solo del ejemplo documentado |
306 | Código de disposición de contactos del ejemplo; no se deduce aquí la cantidad de contactos. |
CLAD / CLL / CLAD72Z | Campos de terminación, pinza y accesorios |
Los ejemplos no definen todo el intervalo de tamaños o contactos. Confirme el código final con interfaz, pinout y cable.
APLICACIONES
Conexiones de señal para equipos e instrumentos
Se describen instrumentos, sensores, controles industriales y equipos médicos o portátiles. Las imágenes ilustran sectores, no proyectos confirmados ni aprobaciones de equipos.

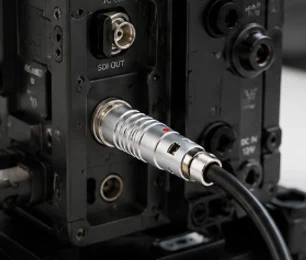

Equipos especializados
Interfaces compactas para instrumentos y equipos portátiles.

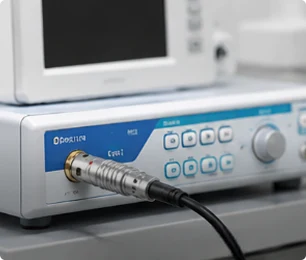

Equipos médicos
Conexiones para diagnóstico compacto; confirme configuración e idoneidad para el proyecto.

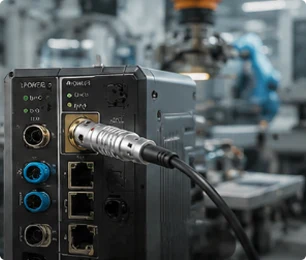

Automatización industrial
Señal para sensores, controles y módulos compactos.

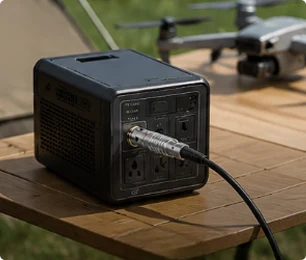

Instrumentos y equipos especializados
Conexiones de equipo y señal mantenibles para medida y ensayo.
MONTAJE DE CABLES
Definir cable y conexión de señal
Para el cable montado, indique señales, pinout, longitud, diámetro, pantalla y protección. Añada interfaz complementaria y espacio.
Consultar montaje de cablesPreguntas sobre la serie C
¿Qué configuración necesita mi equipo?
Parta de la conexión de cable o equipo, interfaz y espacio. Señales y cable permiten continuar la selección.
¿Qué contactos y tamaños puedo seleccionar?
La combinación se confirma según contactos e interfaz. Los ejemplos de pedido no son una lista completa de opciones.
¿Cómo se relaciona la imagen con la referencia de pedido?
Los códigos A31A identifican imágenes o variantes de la documentación, no referencias de producción. Envíe la vista elegida junto con la interfaz y el pinout; no se asigna automáticamente a TGG o ZGG.
¿Cuándo conviene añadir protección al cable?
Si el cable se mueve o manipula con frecuencia, revise su salida. La configuración TGG(Z) ofrece una opción documentada.
¿Qué datos necesita la consulta?
Indique aplicación, señales, contactos, interfaz, cable y cantidad. Adjunte plano o fotografía.
SOLICITUD DE PRESUPUESTO
Seleccionar la conexión de la serie C
Envíe aplicación, referencia o plano de ambas mitades, contactos y pinout, corriente y tensión por circuito, espacio y entorno. Añada diámetro exterior y sección del cable, longitud si necesita un conjunto, pantalla, cantidad y requisitos especiales. Indique los datos pendientes para revisarlos antes de aprobar el modelo.
Consultar Serie C Resumen de conectores circularesGuías y familias relacionadas
Para señal y pequeña potencia, la serie E ofrece formas de cable y equipo documentadas. Si necesita agrupar varios canales, consulte la serie 2C. No hay una matriz que confirme equivalencias ni una ventaja dimensional entre estas familias; decida por la interfaz y el plano aprobado.
Para definir ambos extremos, longitud y pinout, consulte el montaje de cables a medida.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
