GB-E TGG
Conector recto para señales en equipos y sensores compactos.
GLOBIX / E-SERIE
Serie E para señales de instrumentos y sensores
La serie E ofrece conexiones metálicas push-pull compactas para señal y pequeña potencia. Conectores rectos y receptáculos permiten integrar instrumentos, sensores y cables montados.
Serie E de un vistazo
Instrumentos y sensores
Terminación y pinout según proyecto
Carcasa metálica
Carcasa circular compacta
Push-Pull
Conexión con enclavamiento automático
Cable y equipo
Versiones de conector y receptáculo
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Tres entradas documentan conector recto, versión con protección contra flexión y receptáculo. La configuración se confirma para su interfaz.

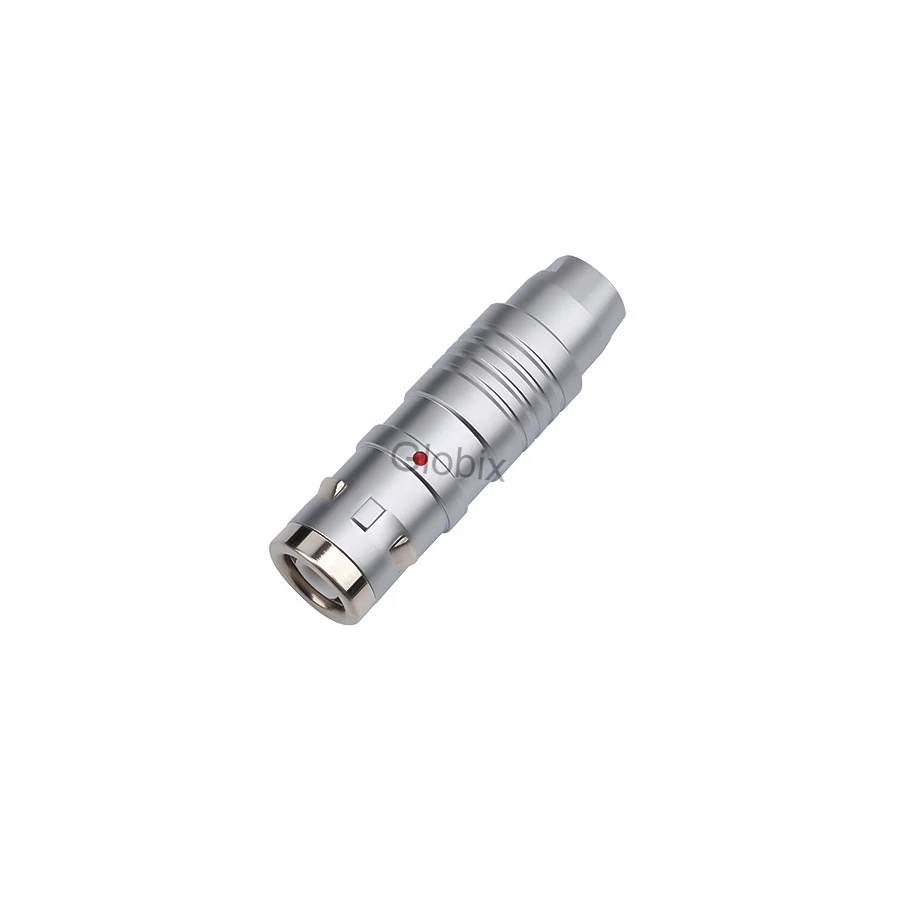

Conector macho
Versiones de cable documentadas de la serie E.

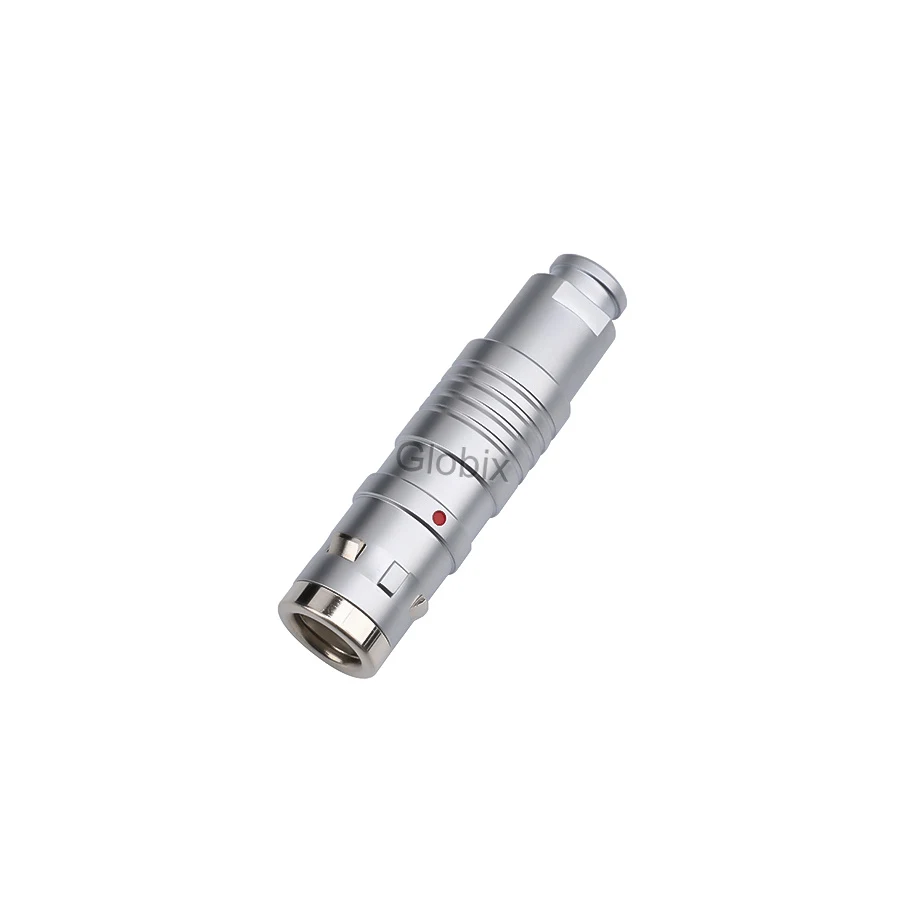

GB-E TGG(Z)
Conector recto con protección contra flexión en la salida del cable.
Receptáculos de equipo
Versiones de equipo documentadas de la serie E.

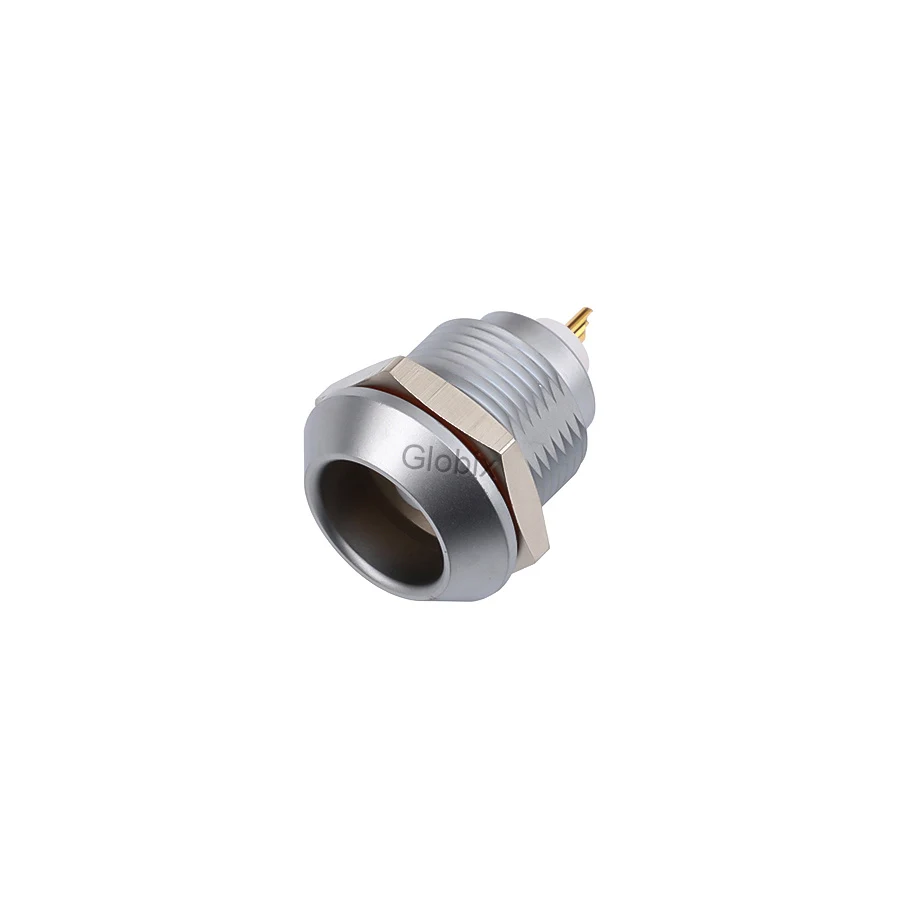

GB-E ZGG
Receptáculo para conexión push-pull del equipo.
VARIANTES Y FORMATOS
Cómo seleccionar la configuración
Seleccione por interfaz, circuitos y montaje. Las imágenes y los ejemplos de pedido ayudan a describir la consulta; el plano confirmado define el suministro.
Elegir el lado de la conexión
TGG corresponde al lado del cable y ZGG al equipo; la opción TGG(Z) incorpora protección de salida. Seleccione ambas mitades mediante el plano, sin deducir una referencia completa de una imagen.
Definir señal y pequeña potencia
Prepare un pinout con corriente y tensión por circuito. La descripción de pequeña potencia no sustituye un valor nominal del contacto; no se interpreta la serie como coaxial o de alta tensión.
Comprobar el espacio y el cable
Revise profundidad detrás del panel, acceso al desbloqueo y recorrido del cable. Facilite diámetro exterior, sección y pantalla por separado; acuerde la terminación disponible para el modelo.
RESUMEN TÉCNICO
Datos técnicos
| Tipo de conexión | Conexión push-pull con enclavamiento automático |
|---|---|
| Forma de carcasa | Carcasa circular metálica compacta |
| Función de la señal | Conexiones de señal y pequeña potencia |
| Funciones de conexión | Conector de cable, versión con protección y conexión de equipo |
| Diseño del apantallamiento | La carcasa metálica admite pantalla; defina pantalla del cable y tierra conjuntamente |
Contactos, requisitos eléctricos, cable y montaje se confirman para el modelo. Esta descripción no sustituye el plano de producción. Para humedad o limpieza, describa las condiciones y solicite confirmación del modelo; no se atribuye un grado IP a partir de la carcasa metálica.
REFERENCIA DE PEDIDO
Interpretar la referencia de pedido
Tres ejemplos explican la denominación y función. No forman una matriz completa ni se asignan automáticamente a una imagen.
Conector para cable – ejemplo documentado
GB-E-TGG.1E.306.CLADConector con protección de cable: ejemplo documentado
GB-E-TGG(Z).1E.306.CLAD72ZReceptáculo de equipo: ejemplo documentado
GB-E-ZGG.1E.306.CLLGB / E | Prefijo GLOBIX y código de serie |
|---|---|
TGG / TGG(Z) / ZGG | Conector de cable / versión con protección / receptáculo de equipo |
1E | Código de tamaño o interfaz solo del ejemplo documentado |
306 | Código de disposición de contactos del ejemplo; no se deduce aquí la cantidad de contactos. |
CLAD / CLL / CLAD72Z | Campos de terminación, pinza y accesorios |
Los ejemplos no definen todo el intervalo de tamaños o contactos. Confirme el código final con interfaz, pinout y cable.
APLICACIONES
Conexiones de señal para equipos e instrumentos
Se describen instrumentos, sensores, controles industriales y equipos médicos o portátiles. Las imágenes ilustran sectores, no proyectos confirmados ni aprobaciones de equipos.
Equipos especializados
Interfaces compactas para instrumentos y equipos portátiles.
Equipos médicos
Conexiones para diagnóstico compacto; confirme configuración e idoneidad para el proyecto.
Automatización industrial
Señal para sensores, controles y módulos compactos.
Instrumentos y equipos especializados
Conexiones de equipo y señal mantenibles para medida y ensayo.
MONTAJE DE CABLES
Definir cable y conexión de señal
Para el cable montado, indique señales, pinout, longitud, diámetro, pantalla y protección. Añada interfaz complementaria y espacio.
Consultar montaje de cablesPreguntas sobre la serie E
¿Qué configuración necesita mi equipo?
Parta de la conexión de cable o equipo, interfaz y espacio. Señales y cable permiten continuar la selección.
¿Qué contactos y tamaños puedo seleccionar?
La combinación se confirma según contactos e interfaz. Los ejemplos de pedido no son una lista completa de opciones.
¿Cómo se relaciona la imagen con la referencia de pedido?
Envíe la imagen elegida con interfaz, contactos y cable. La referencia completa se confirma para la configuración.
¿Cuándo conviene añadir protección al cable?
Si el cable se mueve o manipula con frecuencia, revise su salida. La configuración TGG(Z) ofrece una opción documentada.
¿Qué datos necesita la consulta?
Indique aplicación, señales, contactos, interfaz, cable y cantidad. Adjunte plano o fotografía.
SOLICITUD DE PRESUPUESTO
Seleccionar la conexión de la serie E
Envíe aplicación, referencia o plano de ambas mitades, contactos y pinout, corriente y tensión por circuito, espacio y entorno. Añada diámetro exterior y sección del cable, longitud si necesita un conjunto, pantalla, cantidad y requisitos especiales. Indique los datos pendientes para revisarlos antes de aprobar el modelo.
Consultar Serie E Resumen de conectores circularesGuías y familias relacionadas
E dispone de tres formas documentadas para señal y pequeña potencia. La serie C presenta otras variantes para integración de señal y la serie 2C se orienta a señales multicanal. Estas descripciones no prueban diferencias de tamaño, corriente o compatibilidad: compare planos e insertos antes de cambiar de serie.
Para definir ambos extremos, longitud y pinout, consulte el montaje de cables a medida.
Compare familias en las guías de selección. Los datos y las configuraciones de esta página corresponden a la serie del producto.
