HR10 Conector para cable
Versión recta para cable; confirme el pinout por separado.
GLOBIX / HR10
HR10: conectores circulares en miniatura
La familia HR10 ofrece conexiones compactas para instrumentos, sensores y equipos. Conector de cable y receptáculo se seleccionan con interfaz, contactos y cable.
HR10 de un vistazo
Formato en miniatura
Conexiones circulares para espacios limitados
Lado del cable
Conector recto para cable
Lado del equipo
Receptáculos de equipo y libres
Montaje de cables
Cable y terminaciones según proyecto
RESUMEN DEL PRODUCTO
Conectores y receptáculos de equipo
Compare conector de cable, receptáculo de equipo y receptáculo libre. La referencia completa, los contactos y el acoplamiento se confirman para su aplicación.

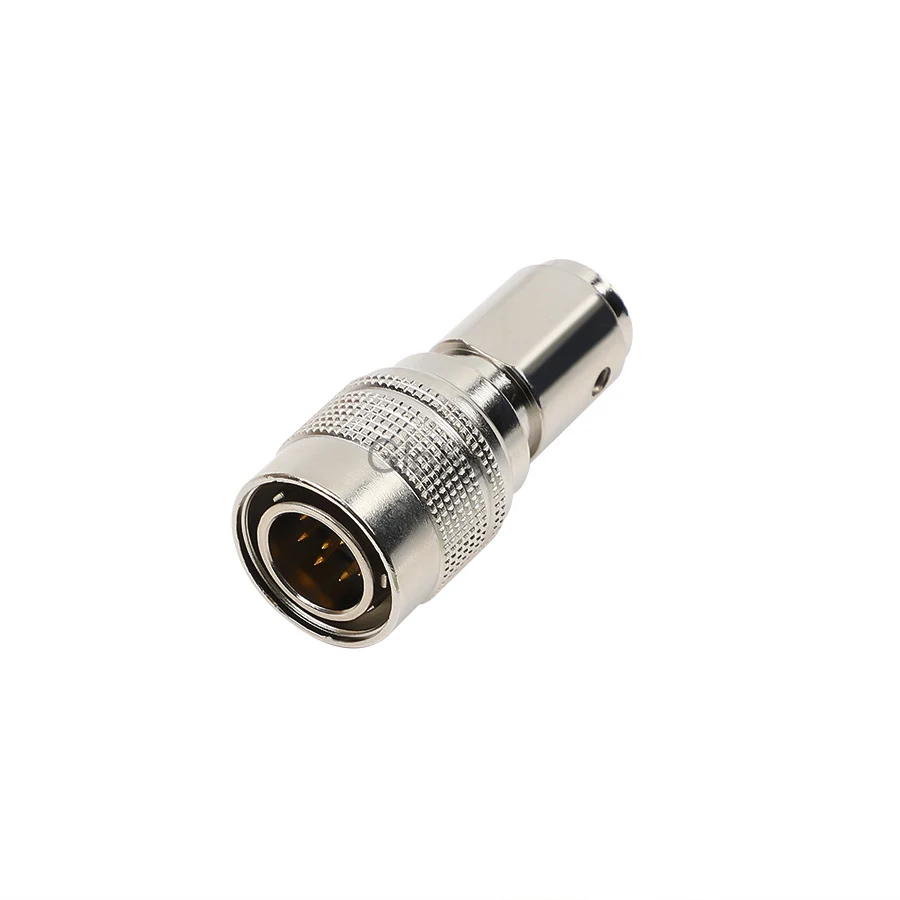

Conector macho
Imagen del lado del cable.
Receptáculos
Receptáculos de equipo y libres para seleccionar la función.

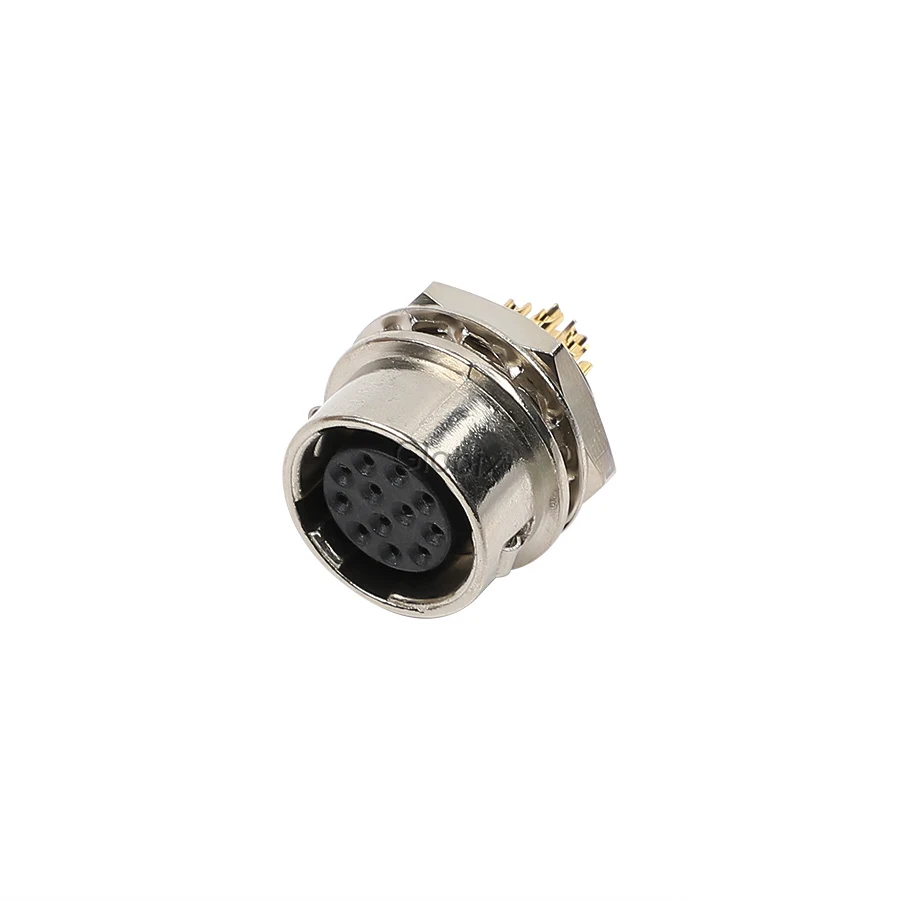

Receptáculo de equipo HR10
Conexión de equipo; confirme montaje e interfaz.

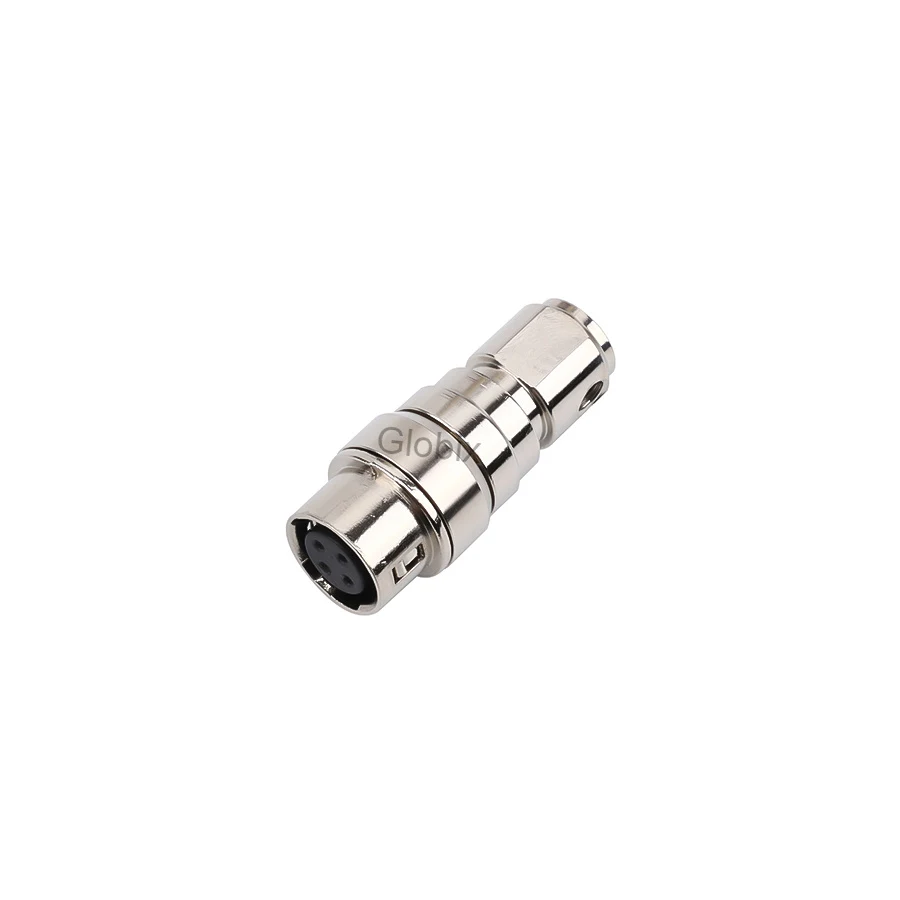

HR10 receptáculo para cable
Receptáculo libre; referencia completa disponible bajo consulta.
VARIANTES Y FORMATOS
Cómo seleccionar la configuración
Seleccione por interfaz, circuitos y montaje. Las imágenes y los ejemplos de pedido ayudan a describir la consulta; el plano confirmado define el suministro.
Identificar la pareja existente
Adjunte plano o referencia del equipo y fotos de la cara de contactos. La semejanza exterior y el nombre HR10 no demuestran compatibilidad; confirme geometría y mecanismo de cierre del modelo.
Elegir cable o equipo
Distinga conector de cable, receptáculo de equipo y vista de receptáculo libre. La imagen del receptáculo libre orienta la consulta, pero no confirma una referencia o disponibilidad de una configuración concreta.
Cerrar pinout y montaje
Indique contactos macho o hembra, señales, corriente y tensión por circuito. Compruebe espacio, fijación y terminación; los valores eléctricos y ambientales requieren documentación del modelo.
Definir el cable
Especifique diámetro exterior, sección, longitud, pantalla y orientación. Acuerde alivio de tensión y pinout antes de solicitar el conjunto montado.
RESUMEN TÉCNICO
Datos técnicos
| Familia de productos | GB-HR10: conectores circulares en miniatura |
|---|---|
| Funciones de conexión | Conector de cable y equipo; imagen adicional de receptáculo libre |
| Terminación final | Soldadura o terminación específica del proyecto |
| Distribución de contactos | Según tamaño y plano aprobado |
| Criterios de selección | Interfaz, contacto macho/hembra, montaje y diámetro del cable |
La fuente no publica valores eléctricos o ambientales numéricos. Protección, corriente, tensión, temperatura y dimensiones se confirman para cada versión. El mecanismo de cierre específico también requiere confirmación; no se clasifica como M12 ni como conexión roscada estanca SP.
APLICACIONES
Instrumentos, sensores y equipos compactos
La fuente cita instrumentación, sensores y equipos médicos e industriales. No confirma compatibilidad con cámaras concretas ni aprobaciones de equipos.
MONTAJE DE CABLES
Conectores y montaje de cables
Defina pinout, longitud, sección, diámetro, pantalla y conexión del extremo opuesto como un conjunto.
Consultar montaje de cablesPreguntas sobre la HR10
¿Cómo selecciono un conector HR10?
Indique interfaz, espacio, cantidad y tipo de contactos y cable. La configuración se confirma mediante plano.
¿Qué número de contactos está disponible?
La fuente describe distintas disposiciones por tamaño, sin una matriz completa. Indique el pinout requerido.
¿Qué protección y valores eléctricos se aplican?
Estos valores dependen de la configuración y se confirman para el acoplamiento elegido. Una fotografía no sustituye la aprobación técnica.
¿Hay muestras y planos disponibles?
Tras confirmar versión e interfaz, puede solicitar muestras y los planos disponibles.
¿HR10 confirma compatibilidad con una cámara o con HR25A?
No. Deben comprobarse las dos interfaces y sus planos. HR25A conserva documentación pendiente; no se transfieren características entre familias.
SOLICITUD DE PRESUPUESTO
Consultar la interfaz HR10
Envíe aplicación, referencia o plano de ambas mitades, contactos y pinout, corriente y tensión por circuito, espacio y entorno. Añada diámetro exterior y sección del cable, longitud si necesita un conjunto, pantalla, cantidad y requisitos especiales. Indique los datos pendientes para revisarlos antes de aprobar el modelo.
Consultar HR10 Resumen de conectores circularesHR25A: interfaces para equipos compactos
HR25A se presenta dentro de las familias de conectores circulares en miniatura para equipos compactos. Solicite la documentación del modelo para confirmar la interfaz. No se presupone compatibilidad ni se atribuyen los datos de HR10 a esta familia.
Consultar HR25AGuías y familias relacionadas
Si puede cambiar la interfaz del equipo, compare la serie P de plástico o la serie B metálica según construcción y requisitos. No son sustitutos directos de HR10. Para instrumentos, la guía de medición y ensayos ayuda a definir señal, pantalla y operación.
Para definir ambos extremos, longitud y pinout, consulte el montaje de cables a medida.
