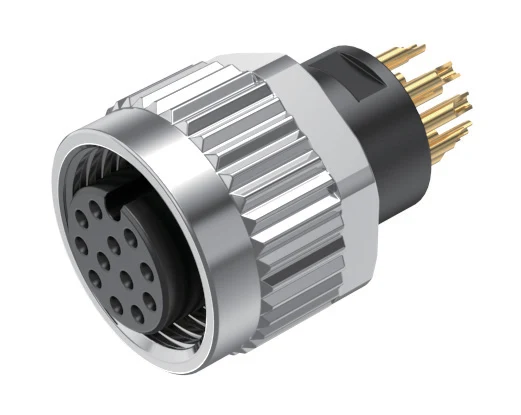

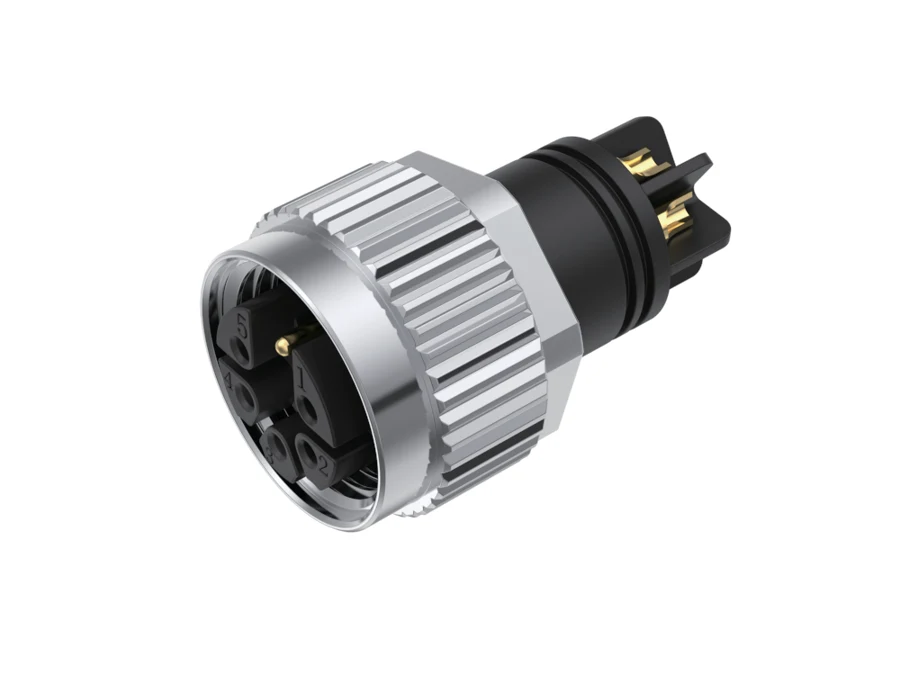

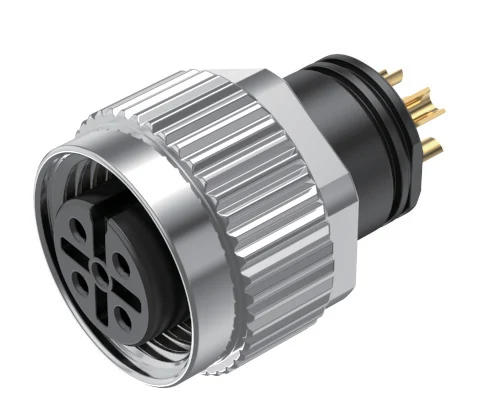

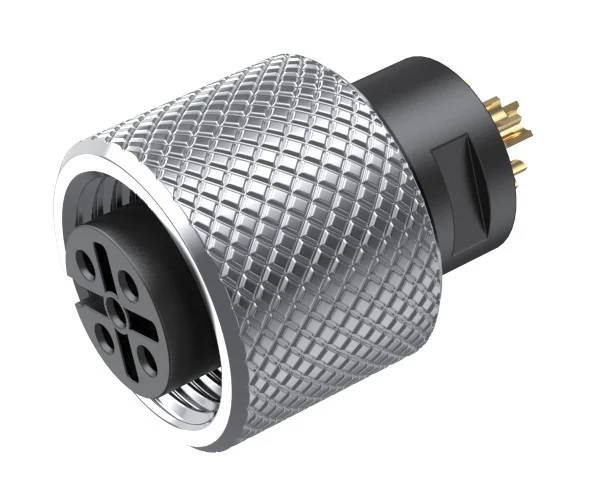

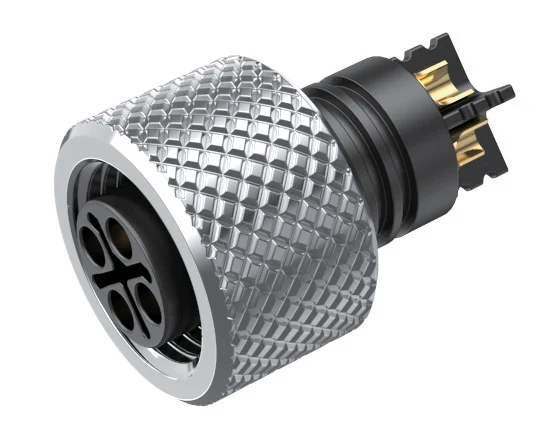

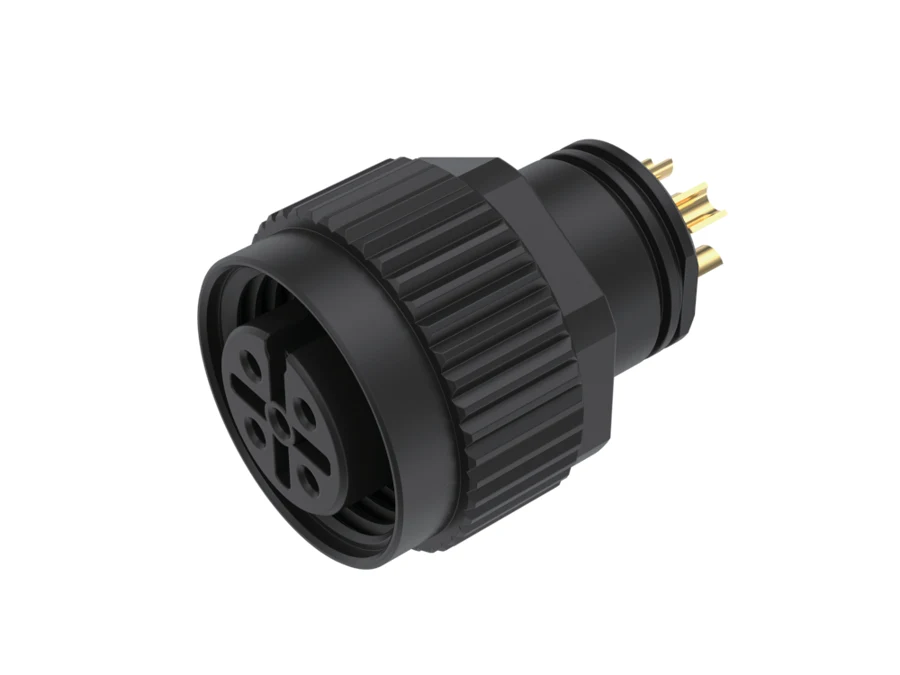

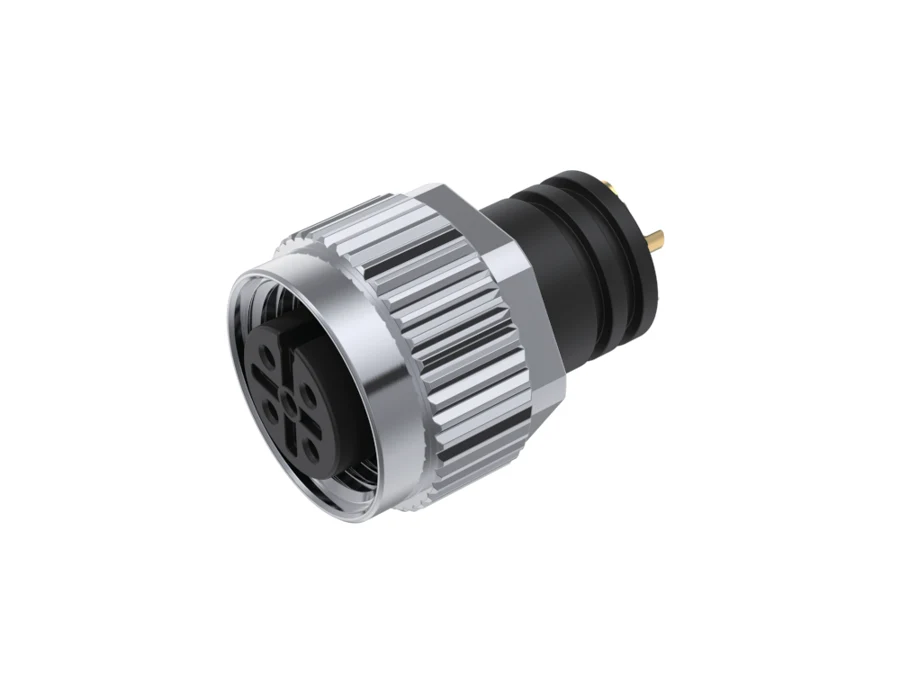

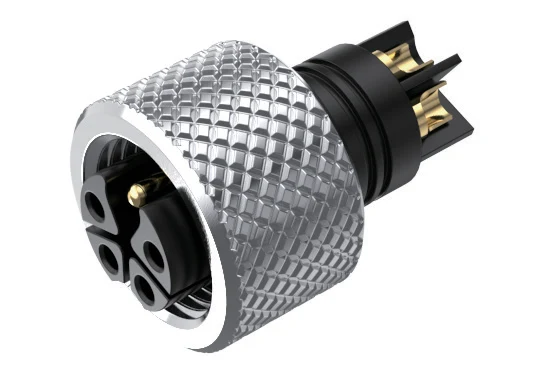

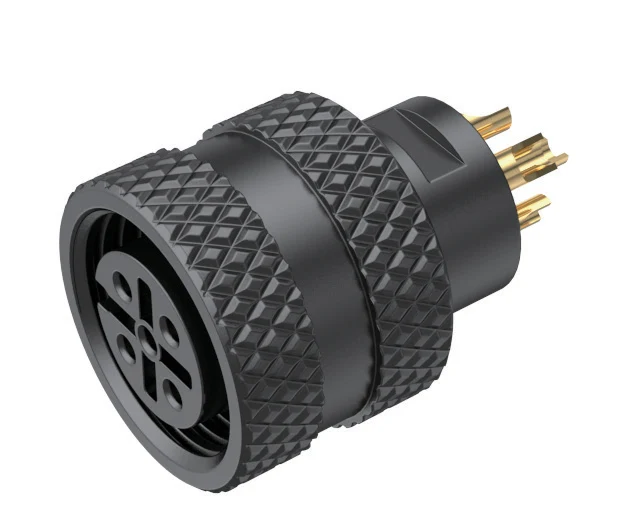

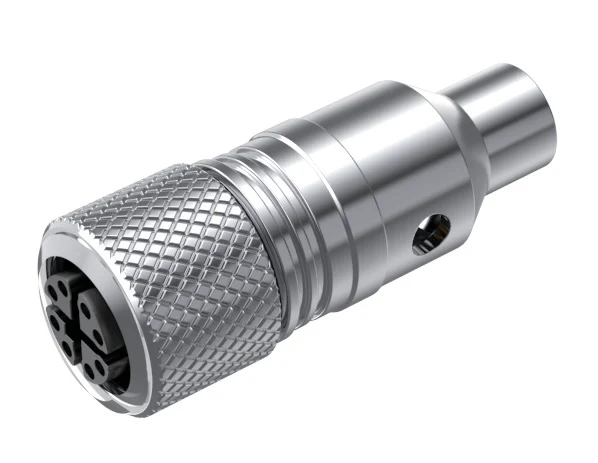

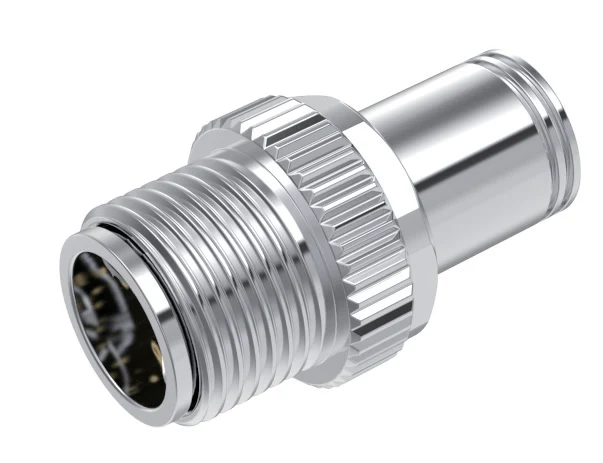

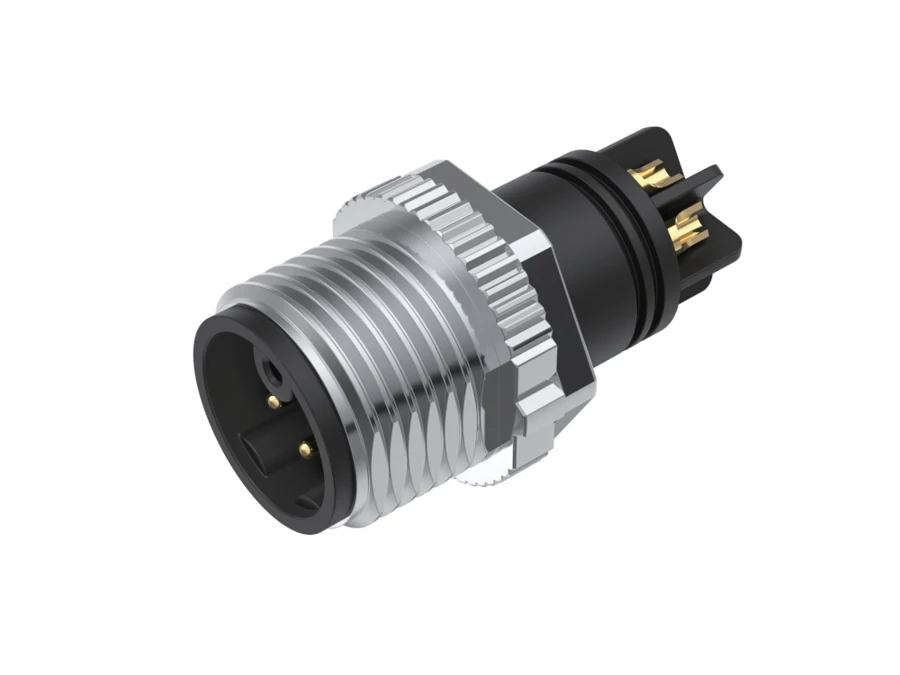

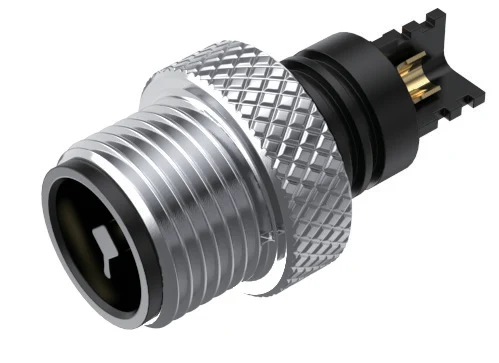

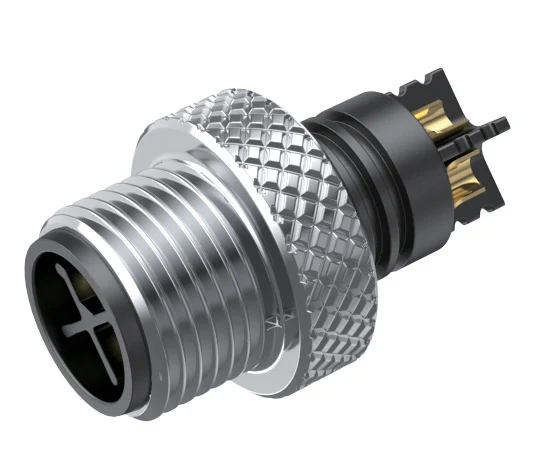

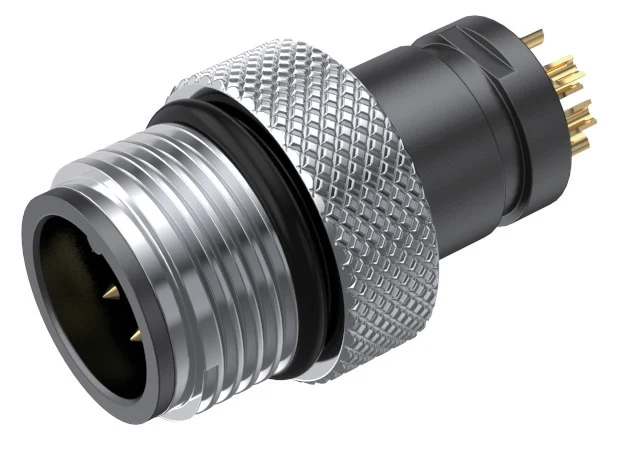

M12 Conectores de cable
- Contactos hembra
- Sin apantallamiento
- Terminación para soldadura

M12 / EJEMPLO DE PRODUCTO
GLOBIX / M12
Este catálogo reúne las configuraciones GLOBIX M12 de cable, panel y placa para preparar una solicitud de modelo. Las tablas relacionan codificación y número de contactos con los valores documentados; las imágenes permiten identificar formatos y terminaciones, sin constituir referencias completas de pedido. Para un sensor o equipo de automatización, empiece por el plano de su interfaz y el pinout. Después compruebe orientación, espacio, cable y requisitos eléctricos de cada circuito. Dos conectores denominados M12 no forman necesariamente una pareja compatible. La selección final requiere confirmar ambas mitades y el plano de la configuración que se va a suministrar.
La imagen muestra un formato. La codificación y la referencia de pedido completa se confirman para la configuración solicitada.
RESUMEN DEL PRODUCTO
146 imágenes en seis grupos muestran terminaciones y montajes. Varias vistas pueden corresponder a un mismo formato. No representan un listado completo de SKU ni asignan codificaciones.

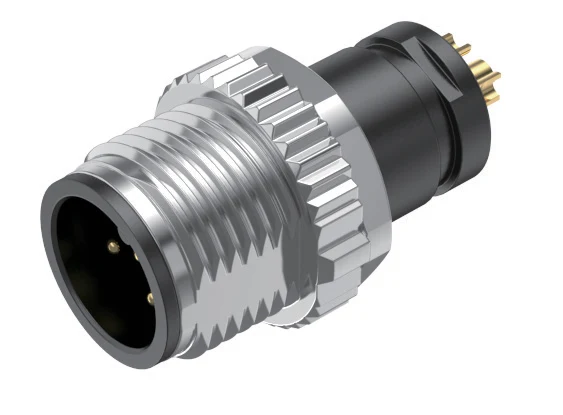

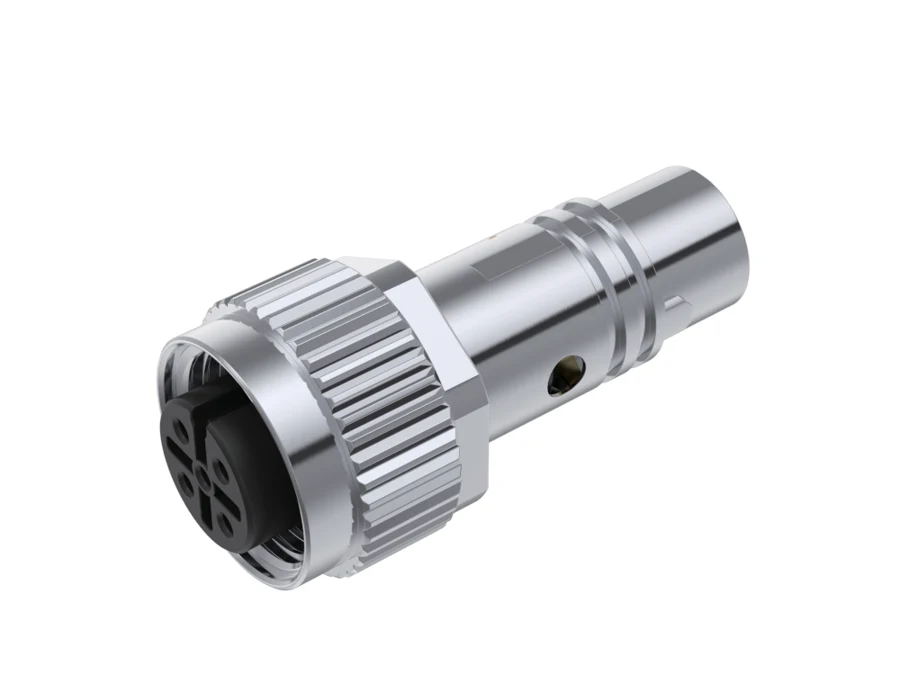

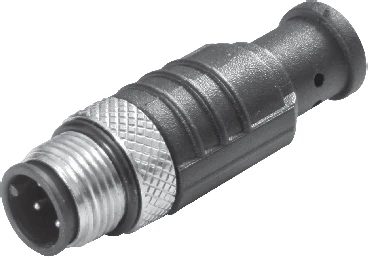

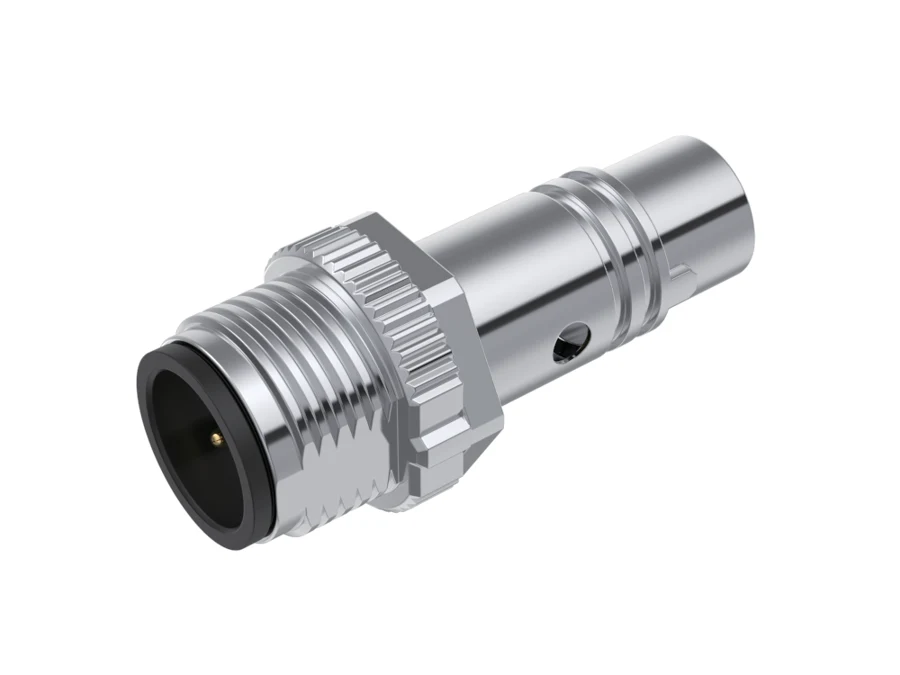

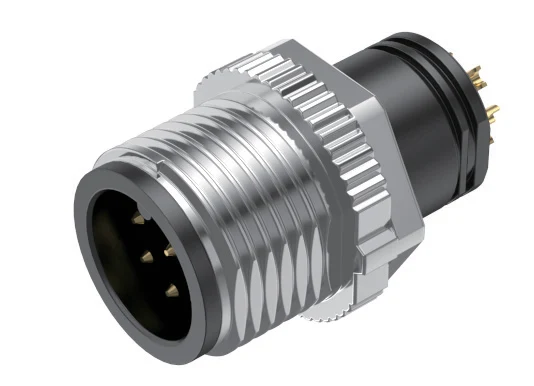

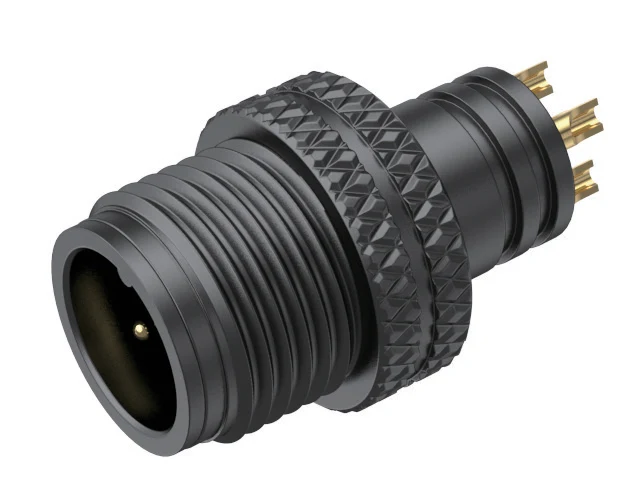

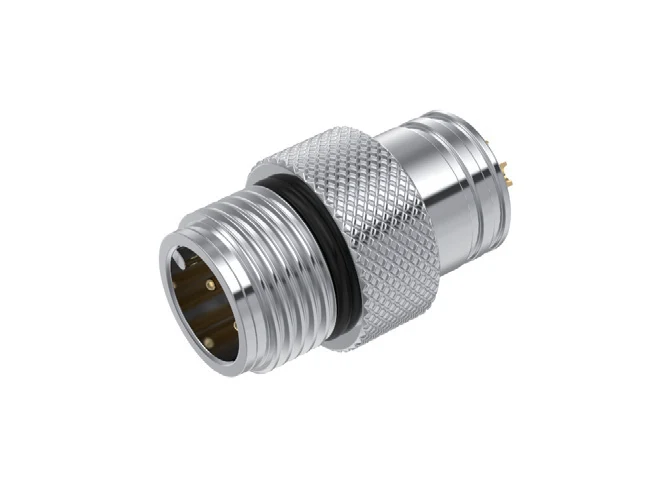

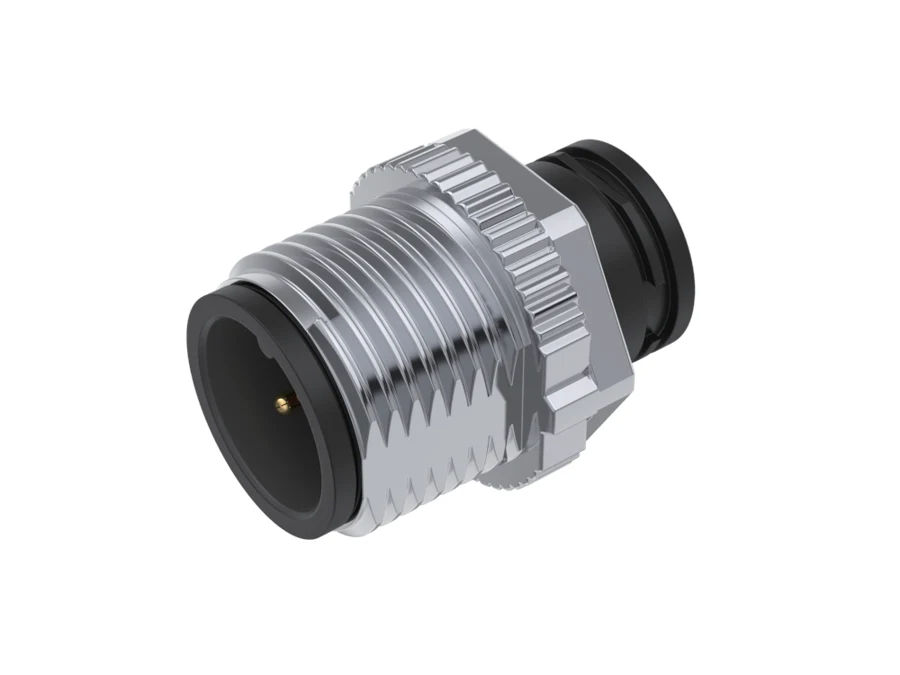

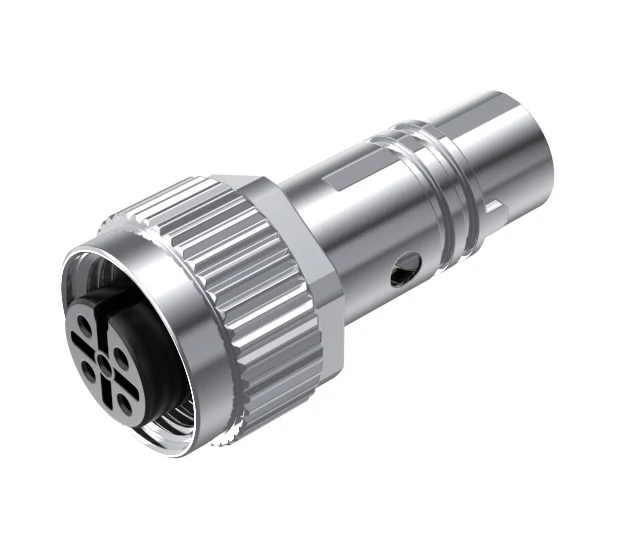

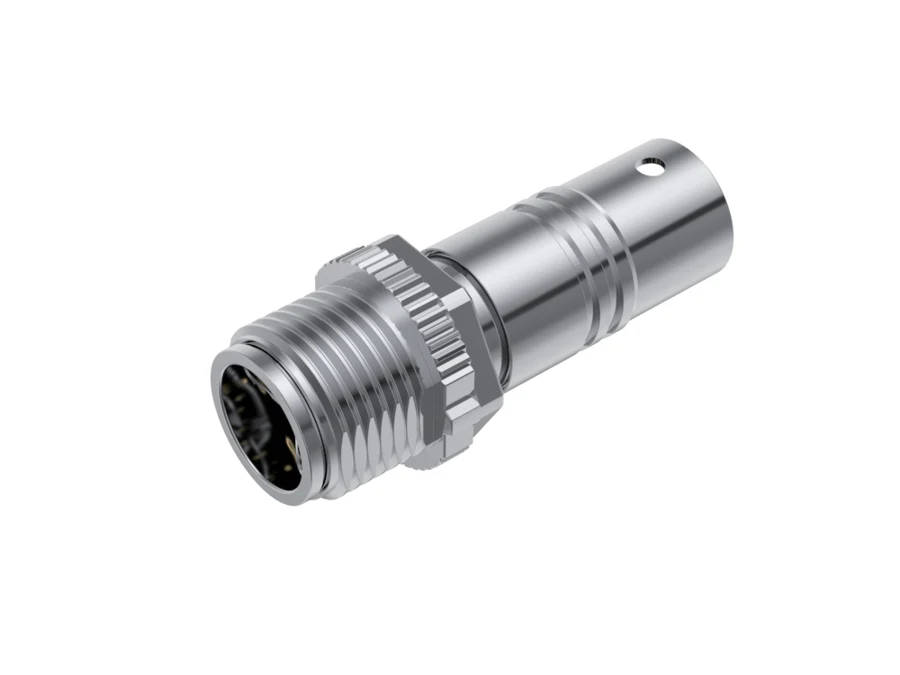

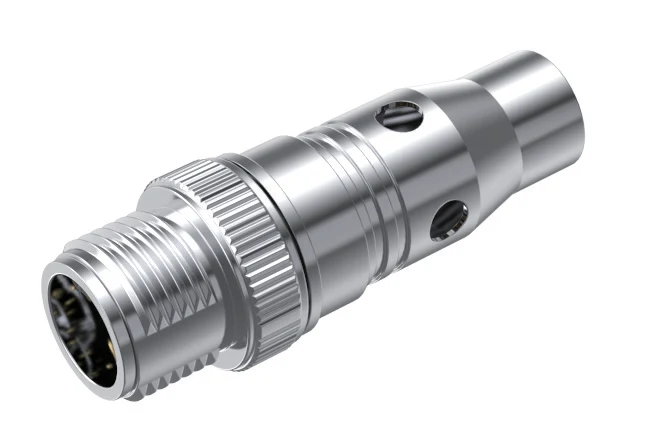

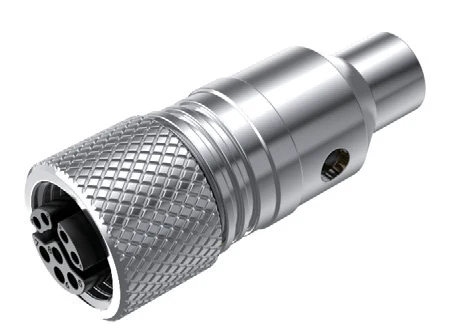

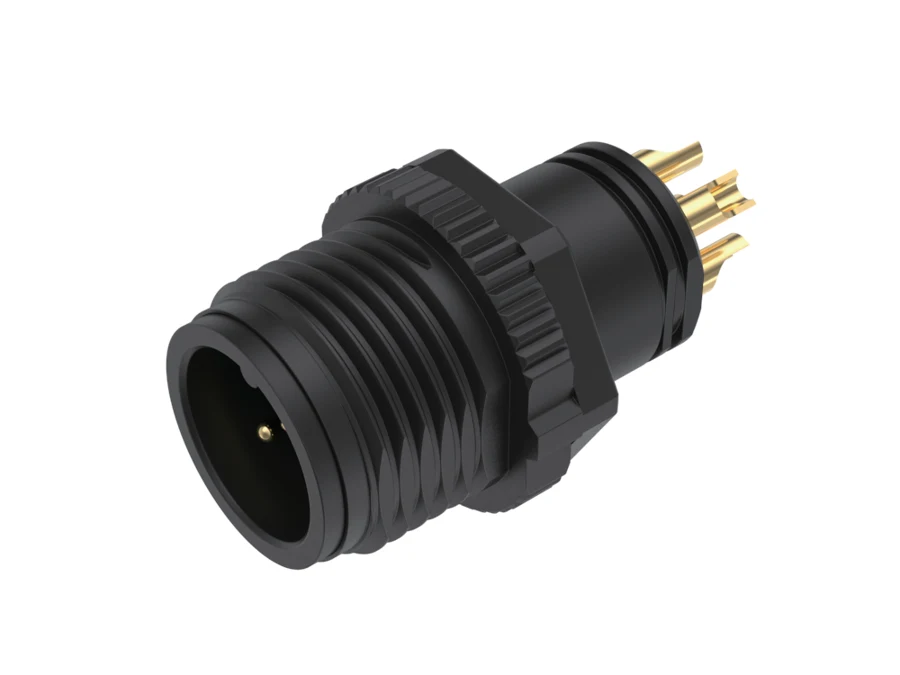

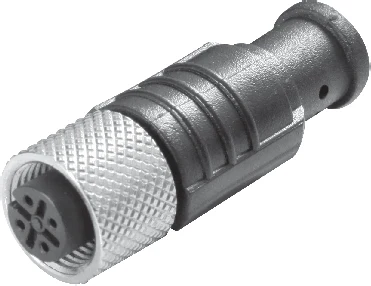

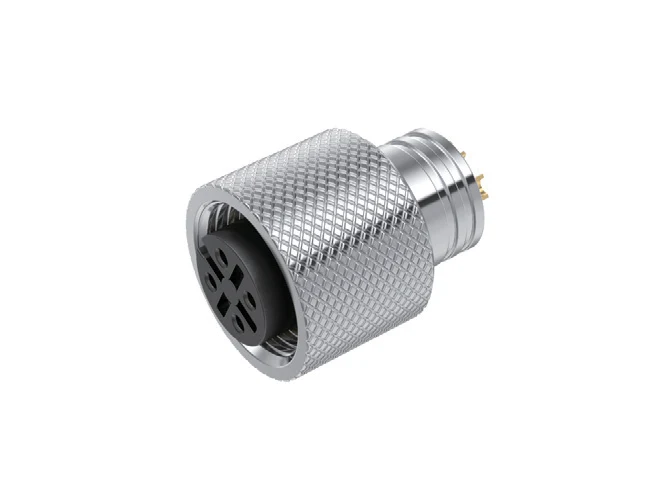

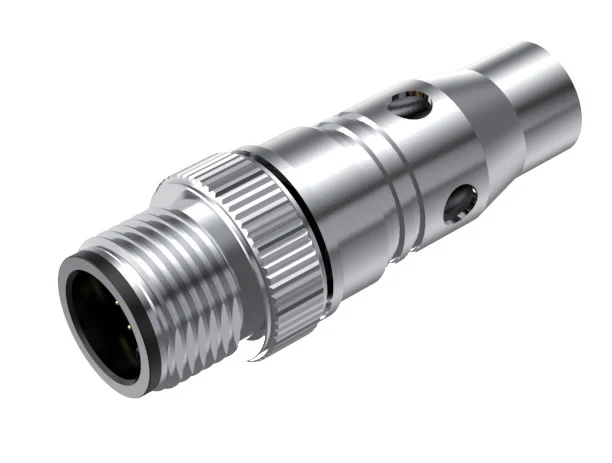

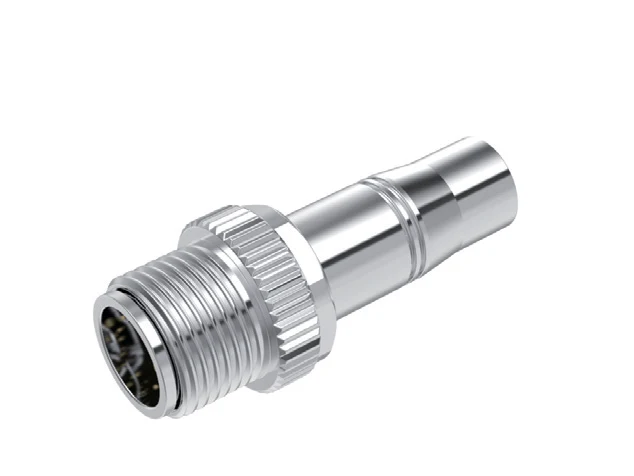

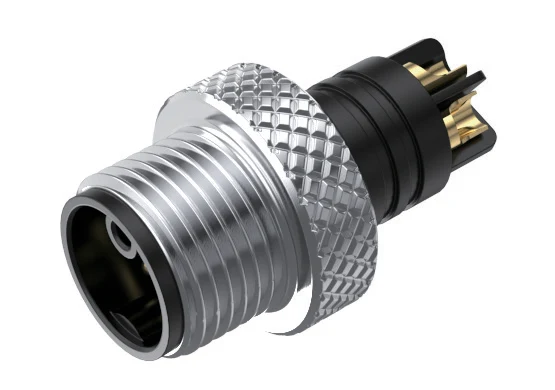

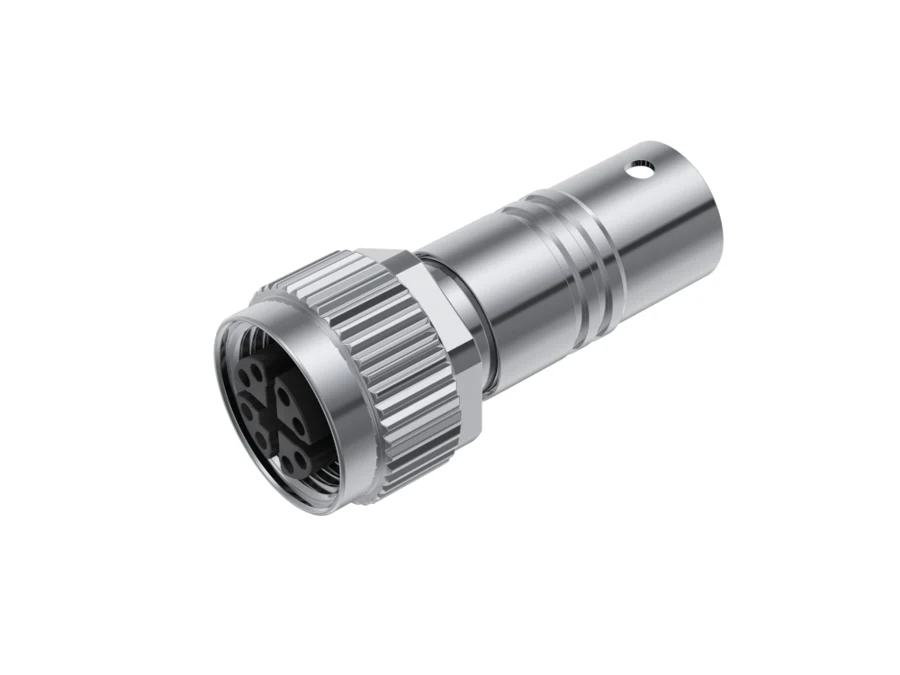

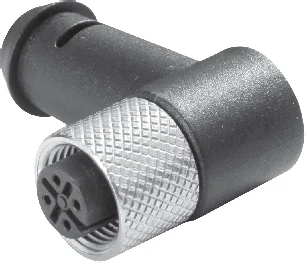

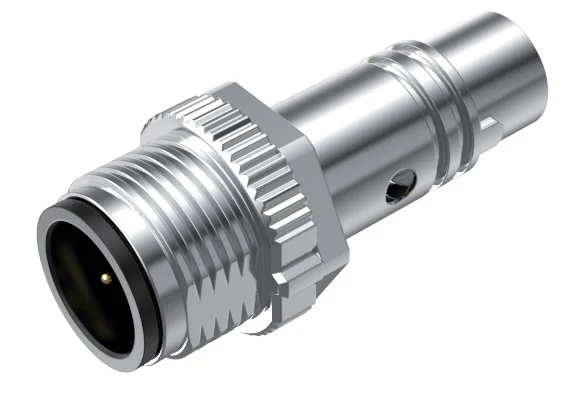

Conexiones de cable moldeadas y sobremoldeadas con distintas versiones de contactos y apantallamiento.

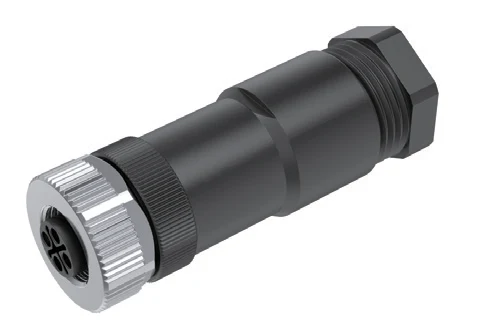

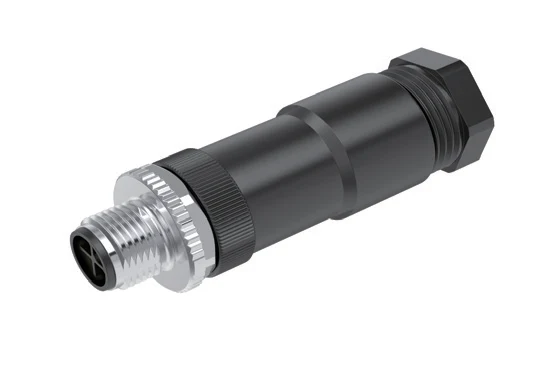

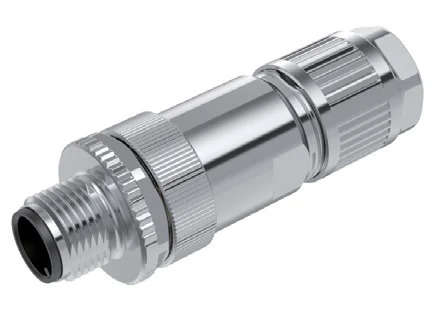

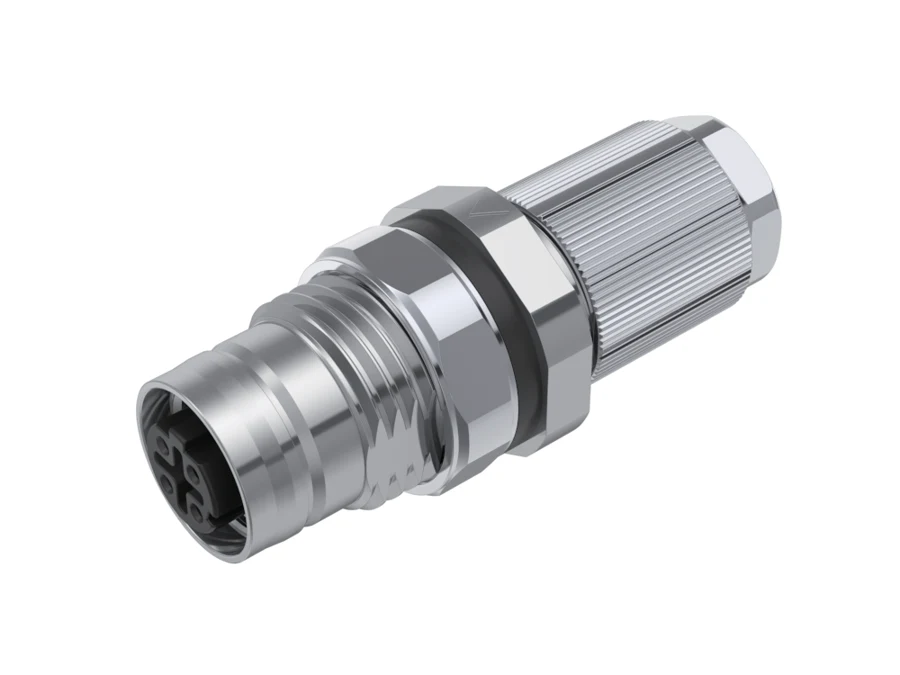

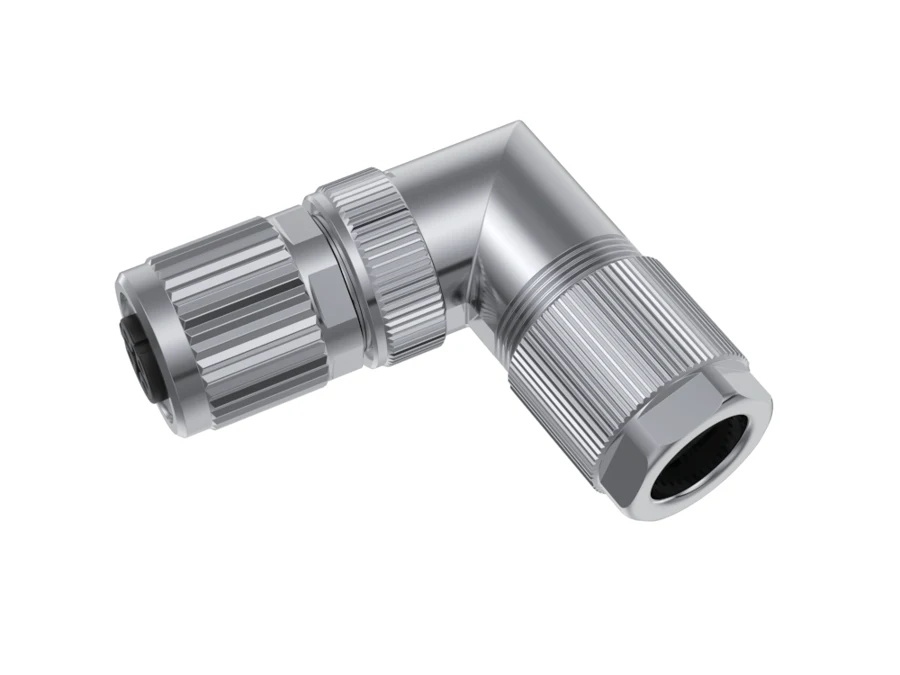

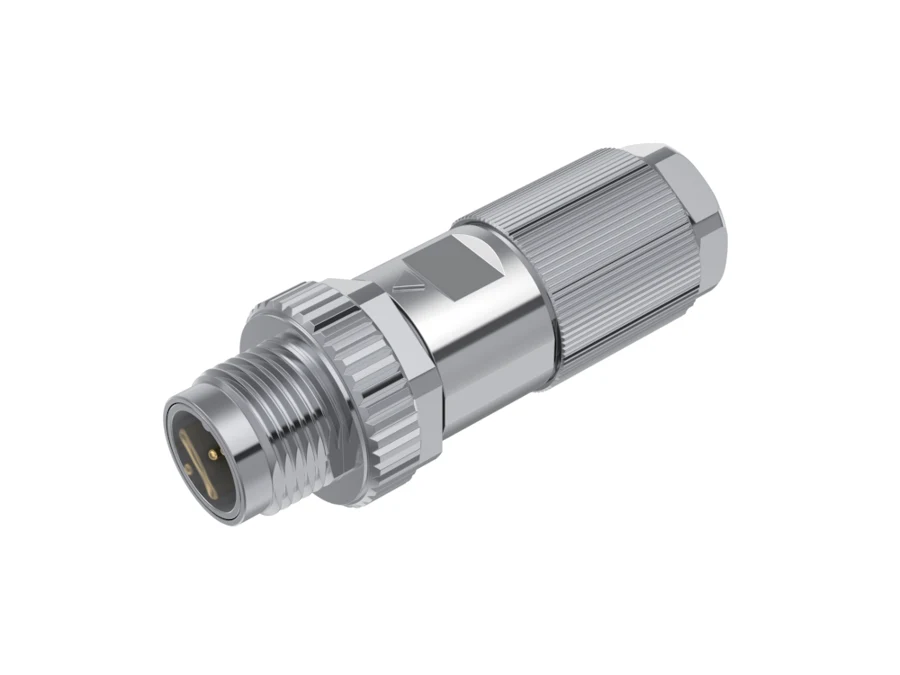

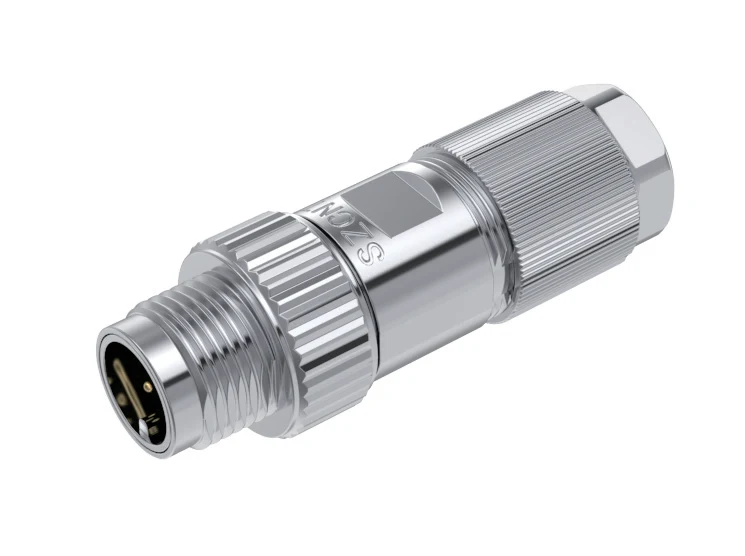

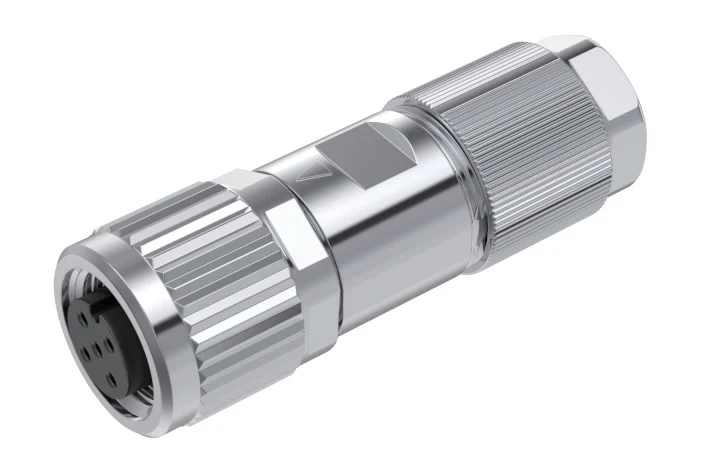

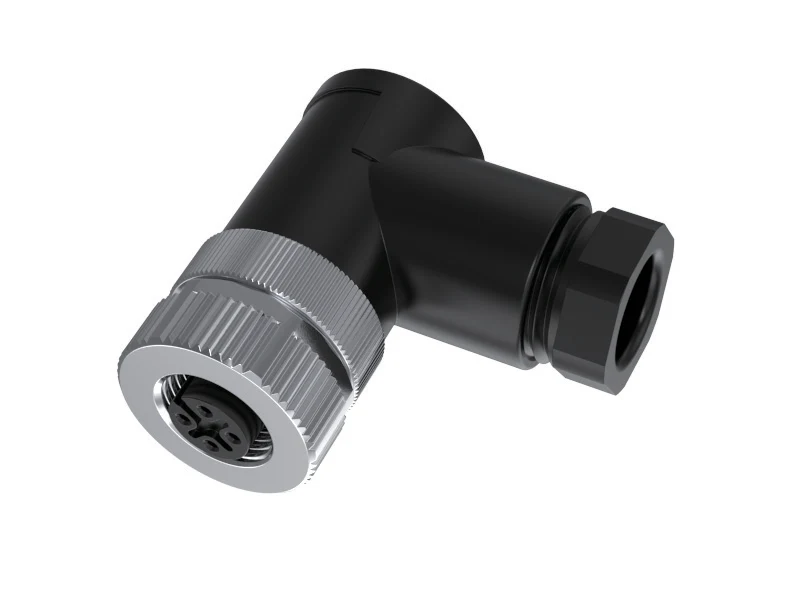

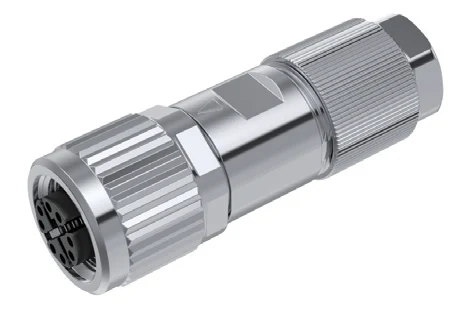

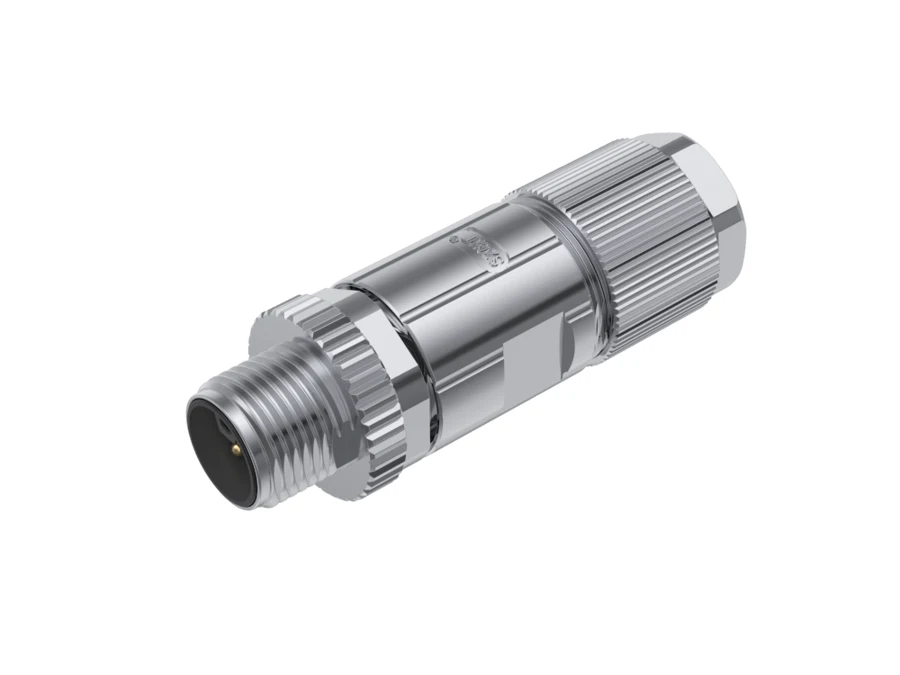

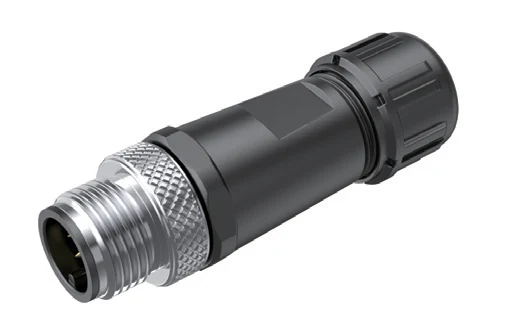

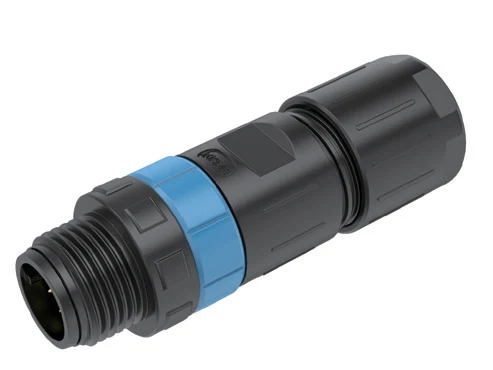

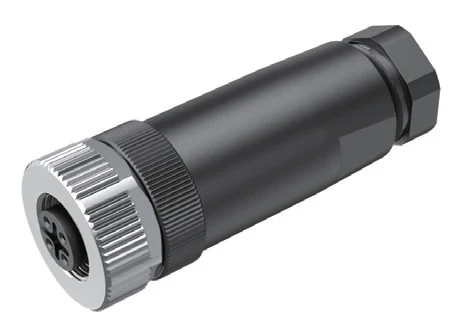

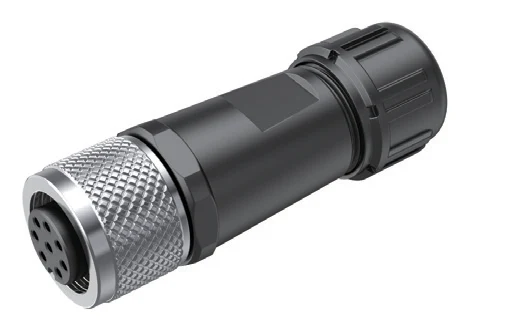

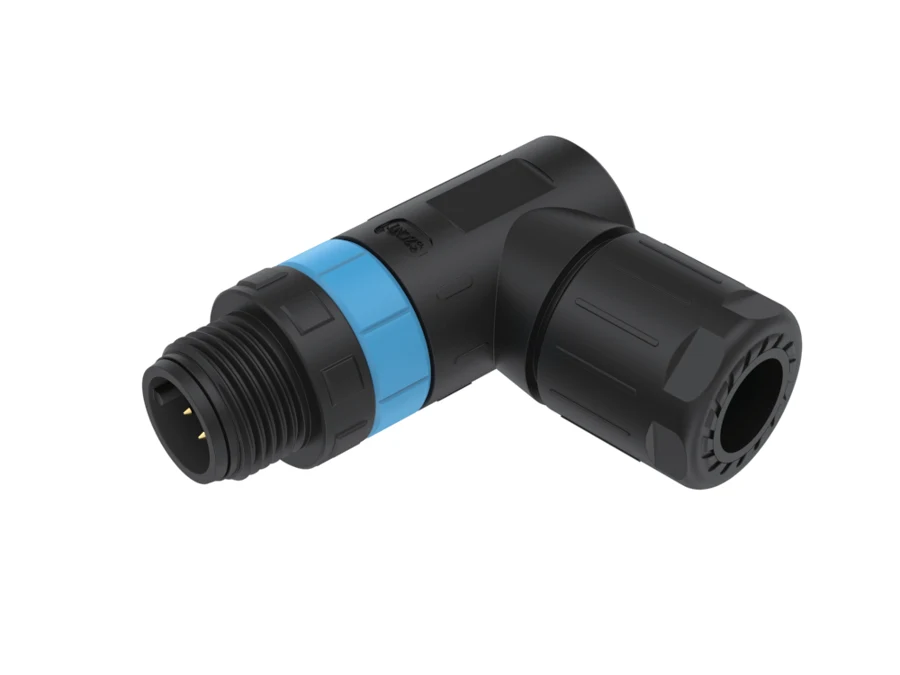

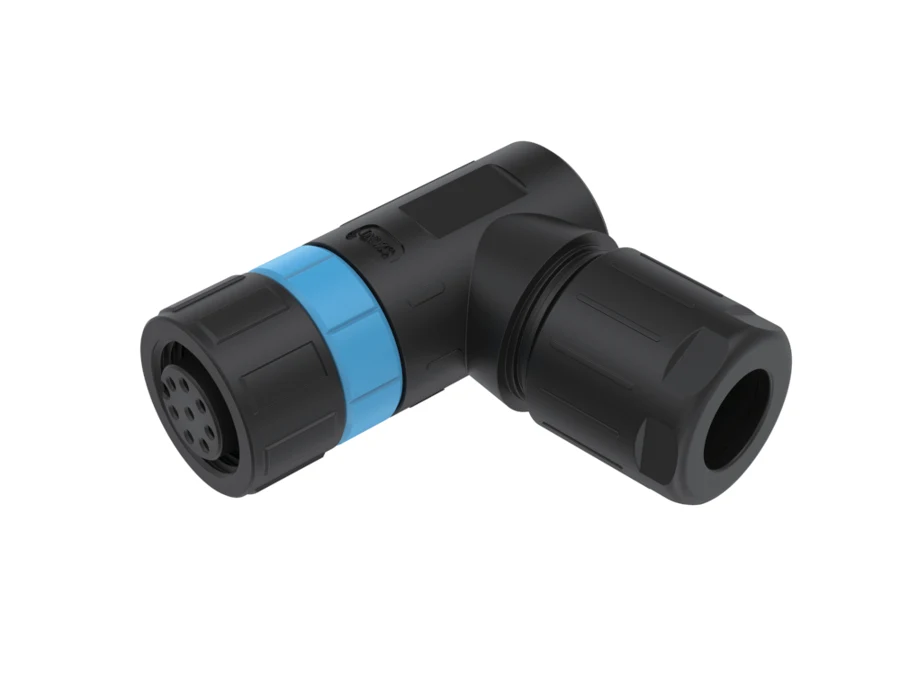

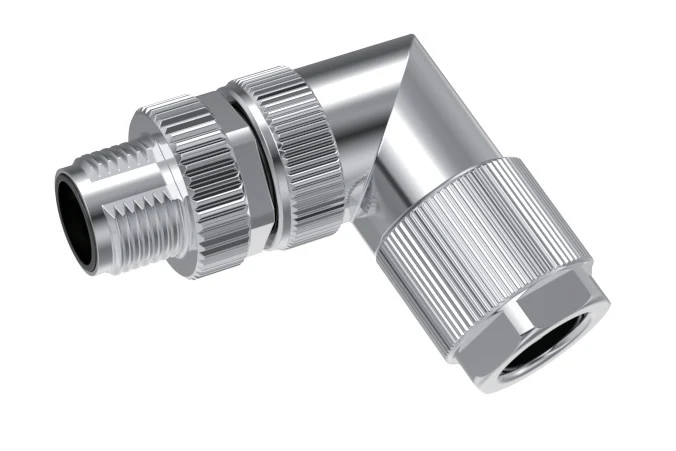

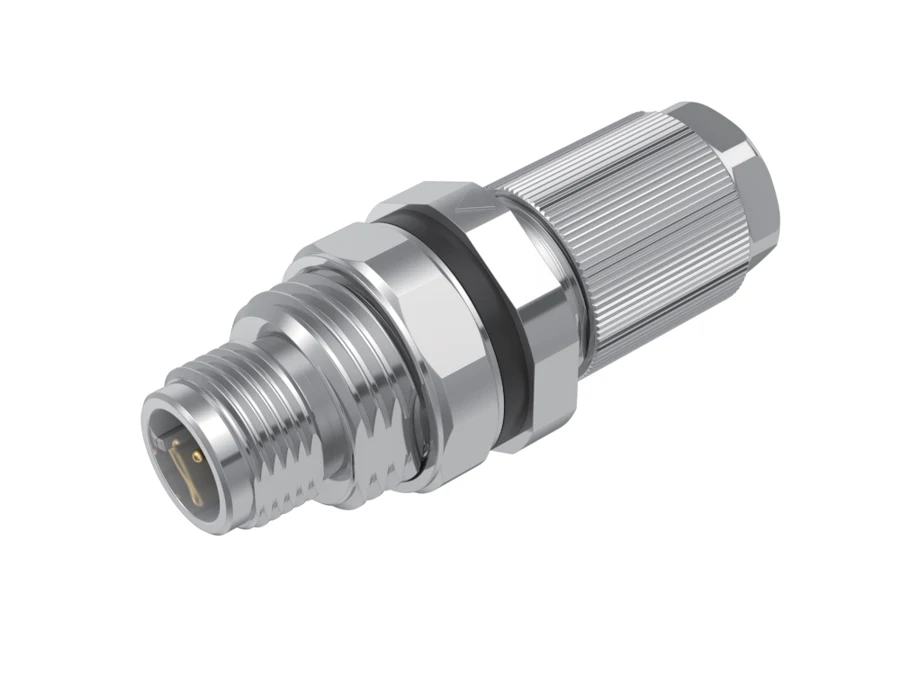

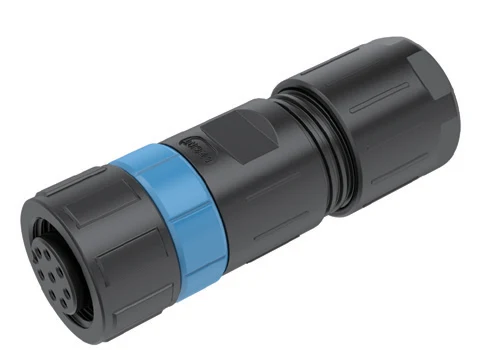

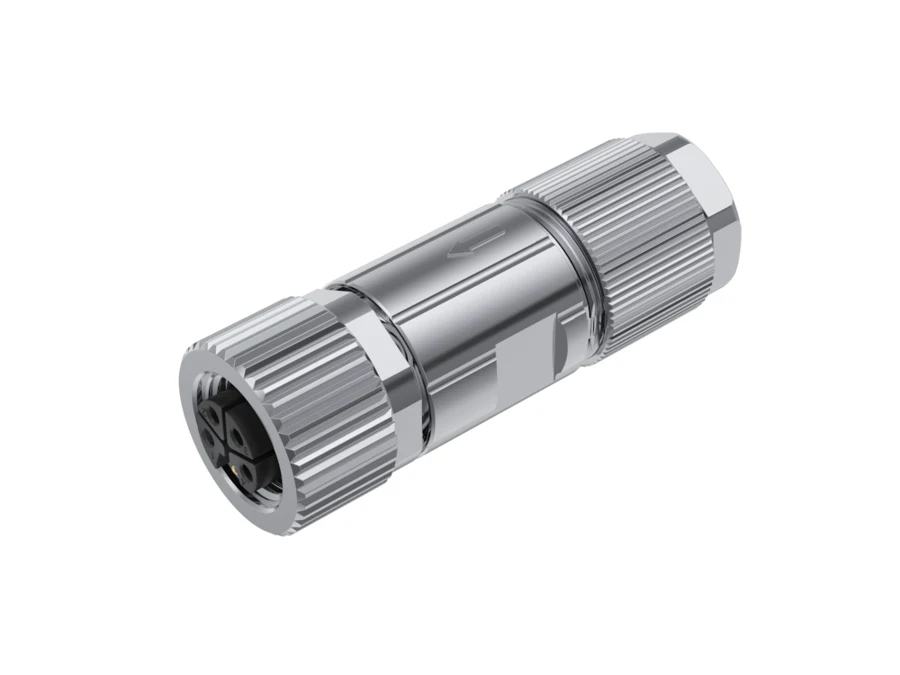

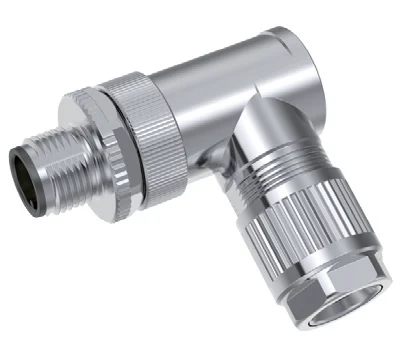

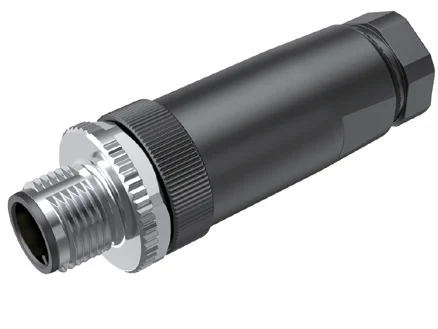

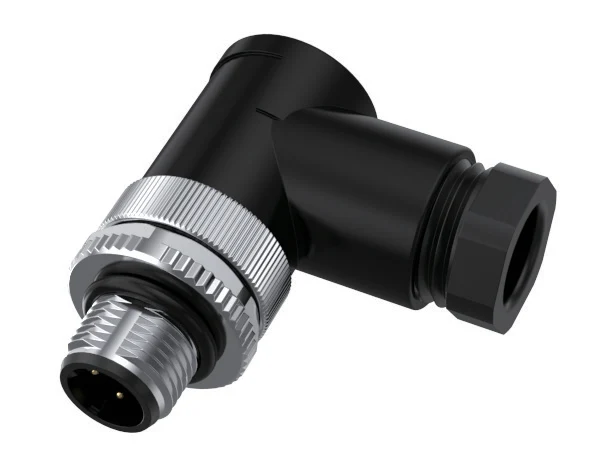

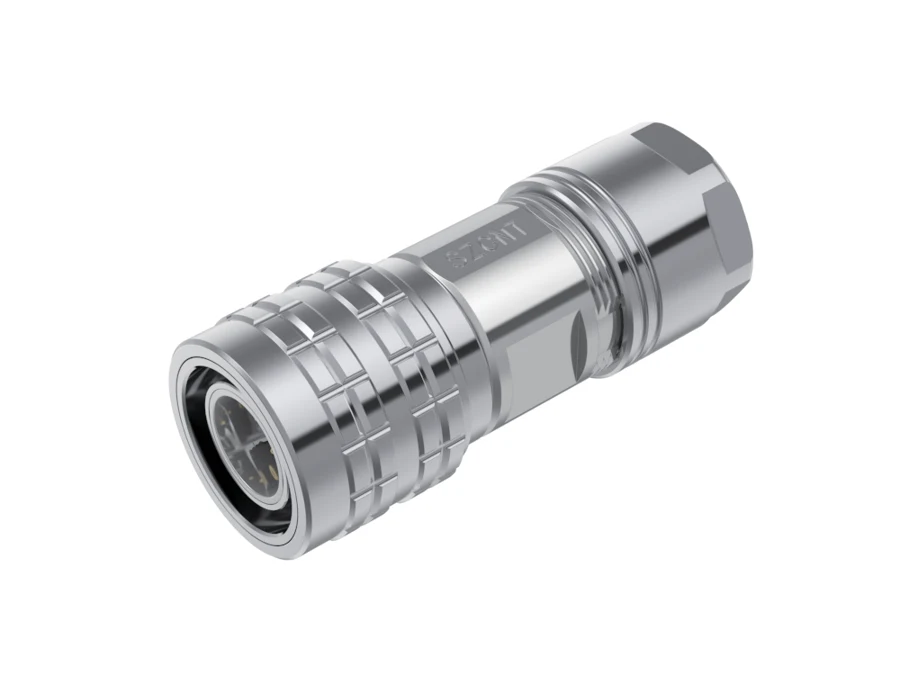

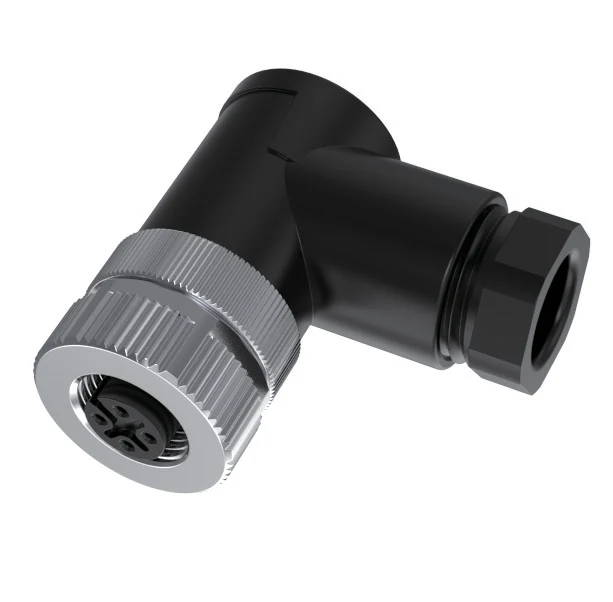

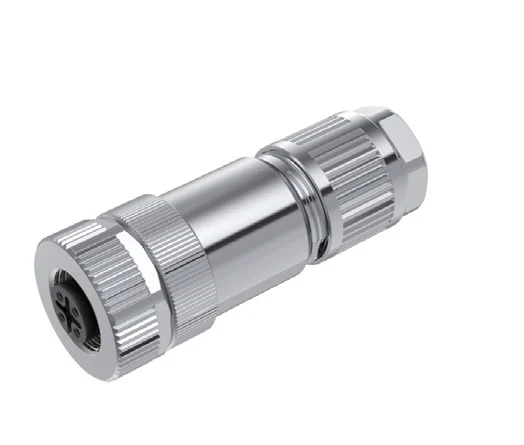

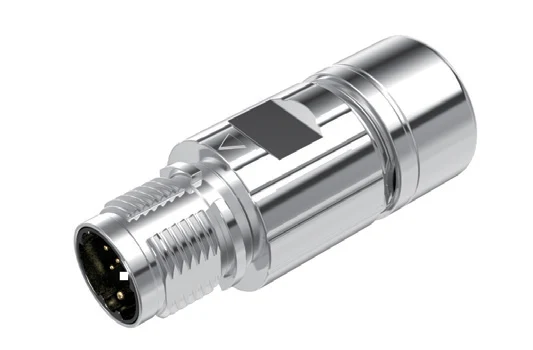

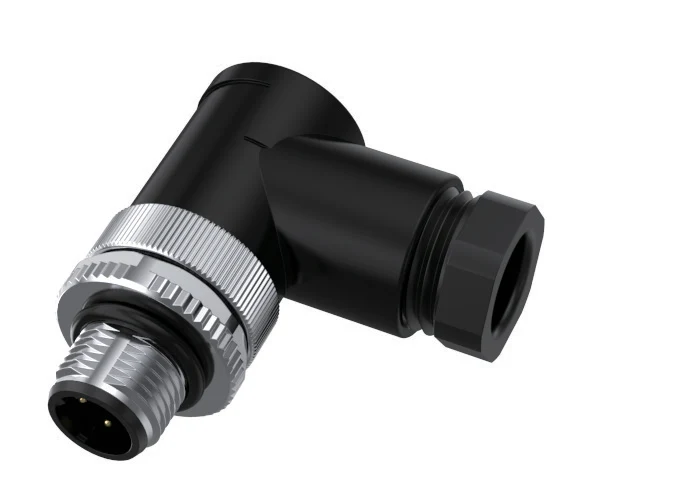

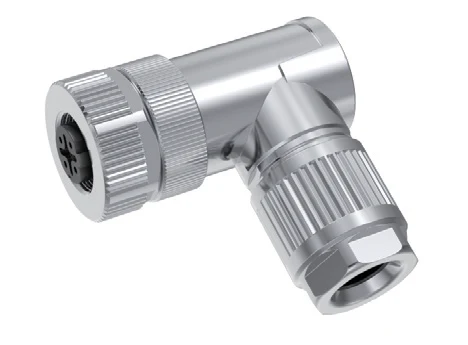

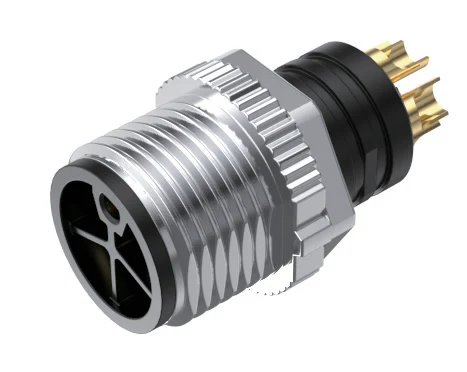

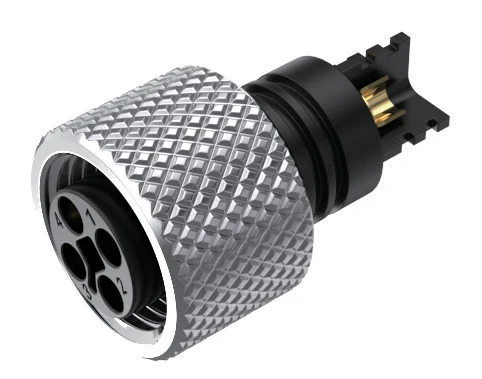

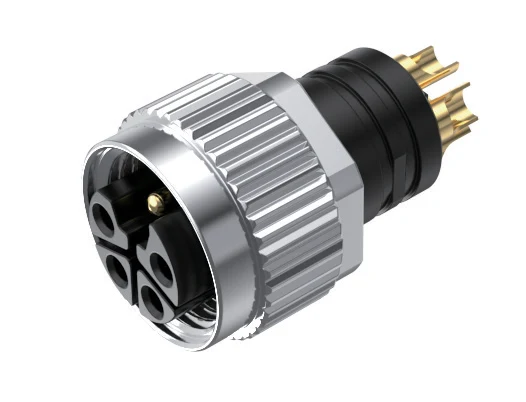

Conectores M12 ensamblables para el montaje final del proyecto.

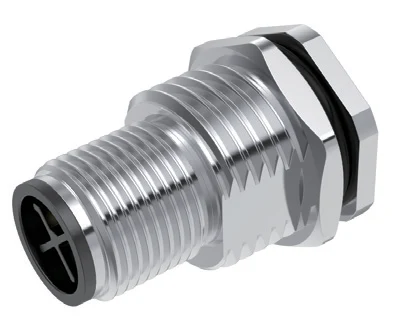

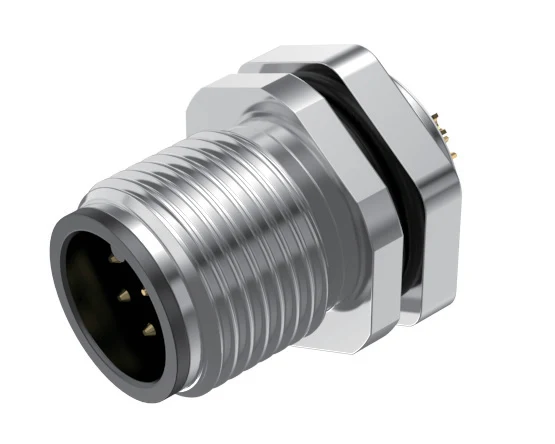

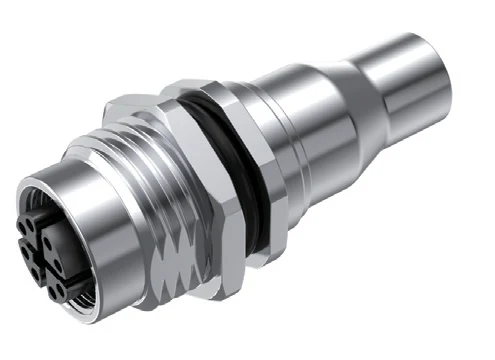

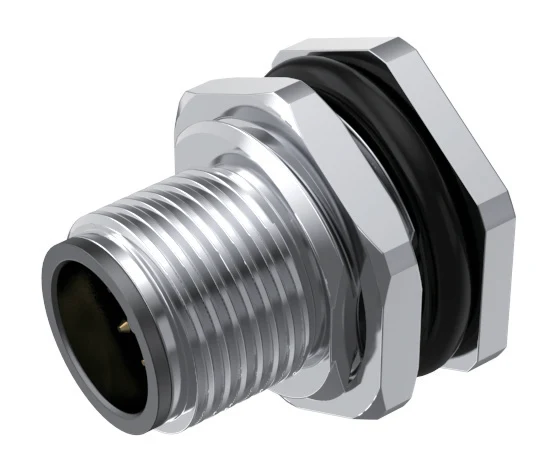

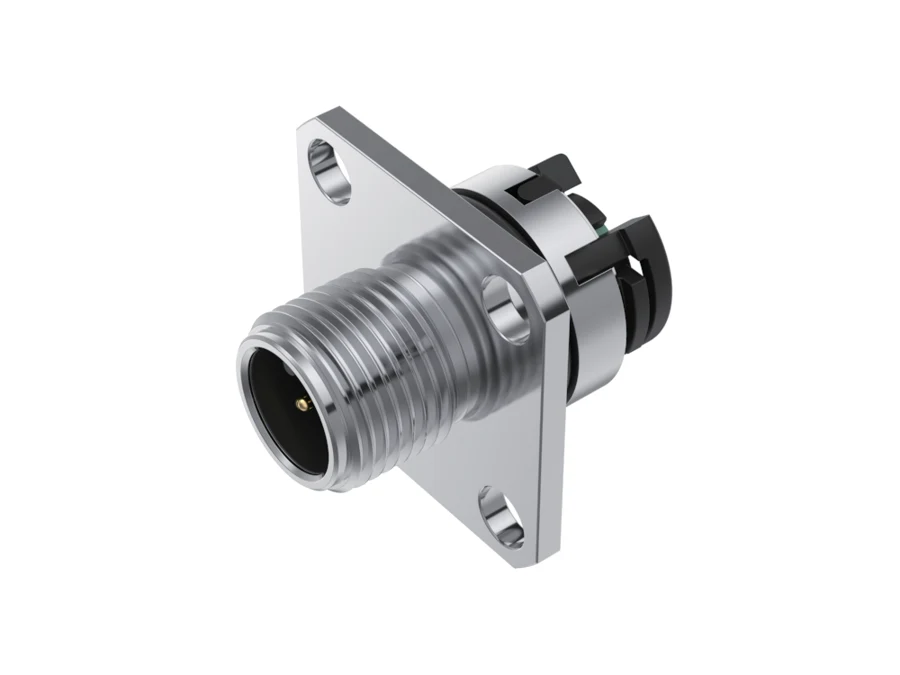

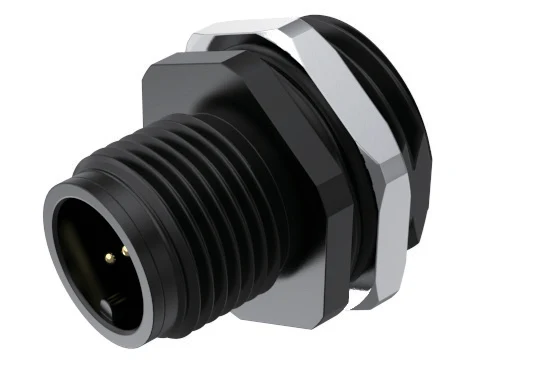

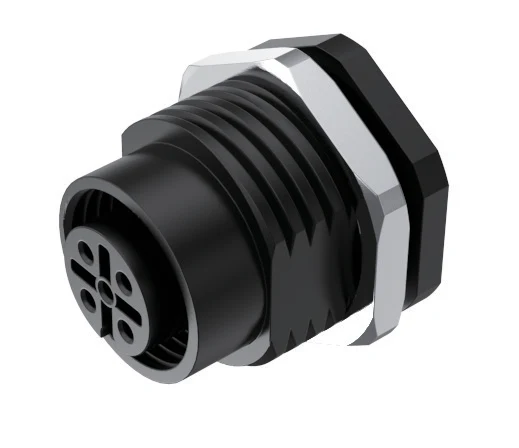

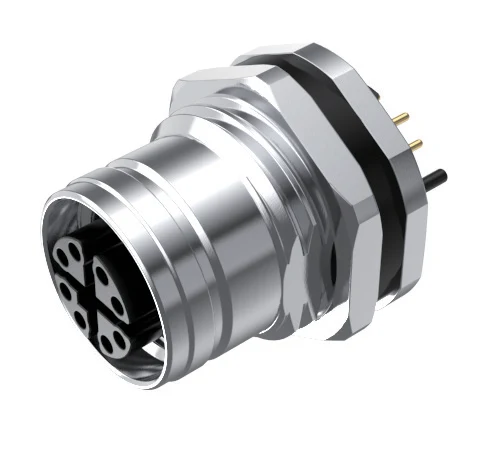

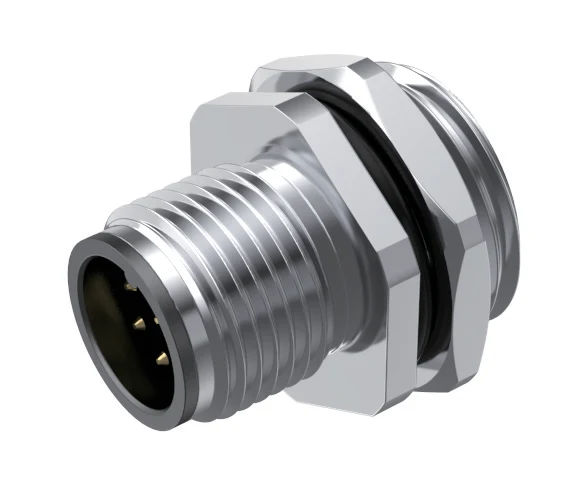

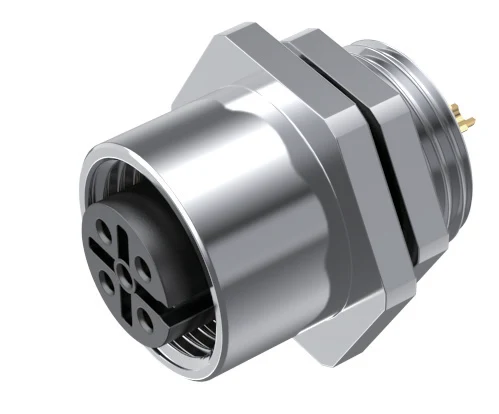

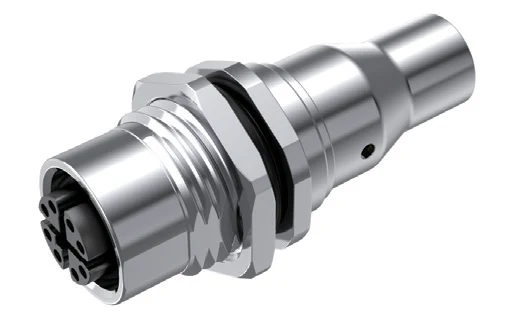

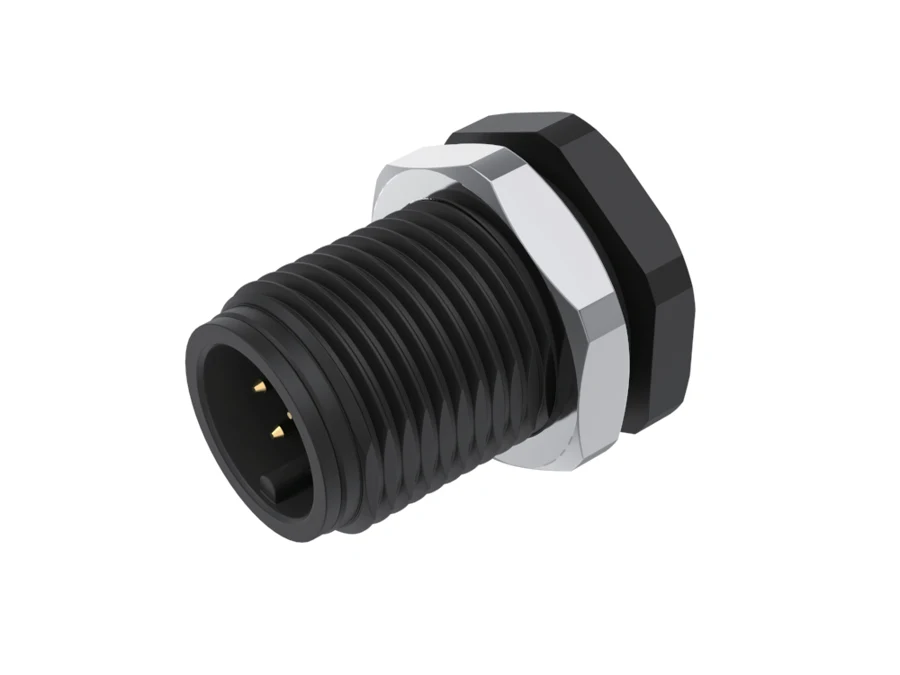

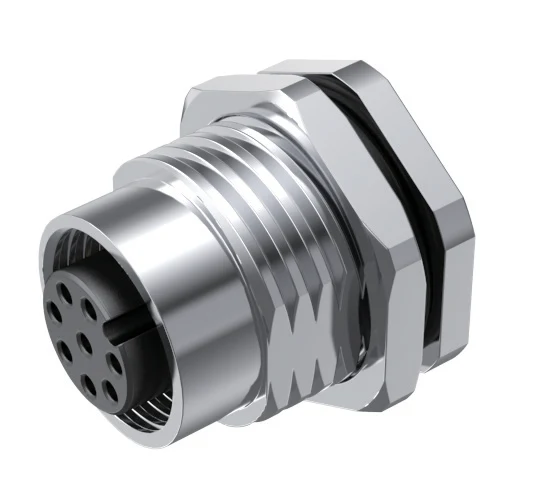

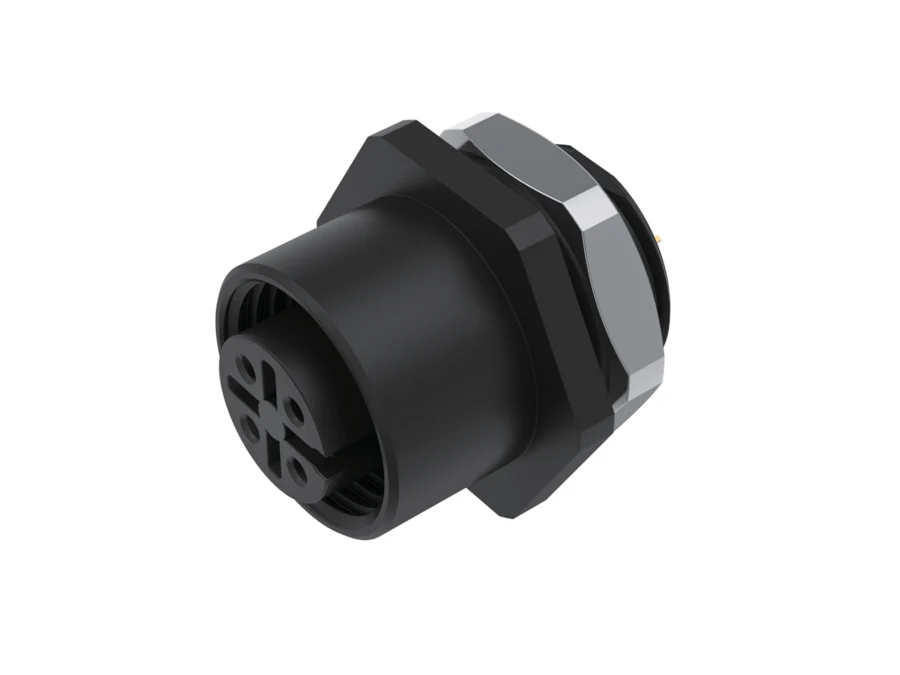

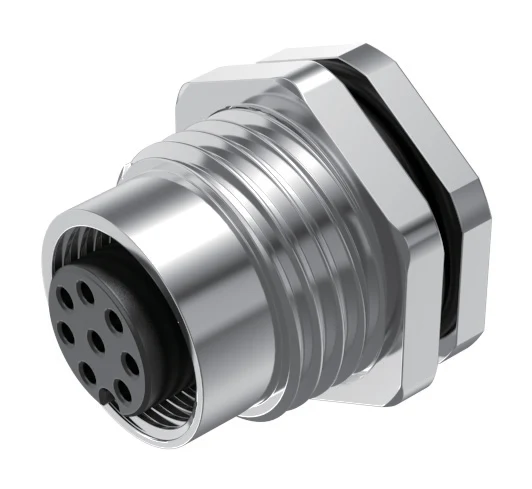

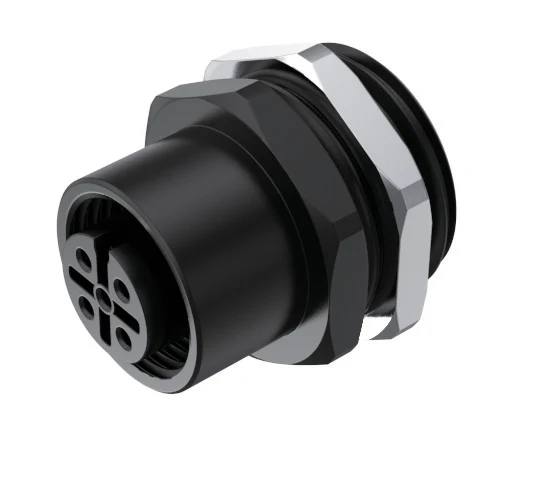

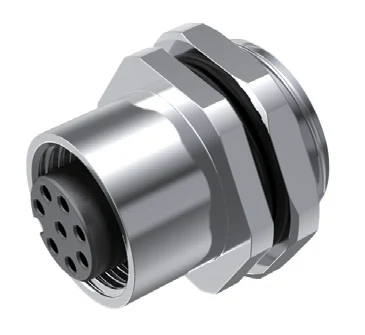

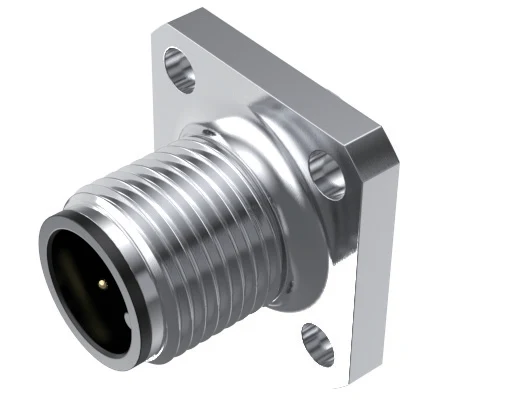

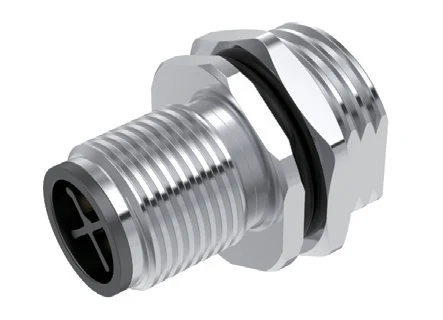

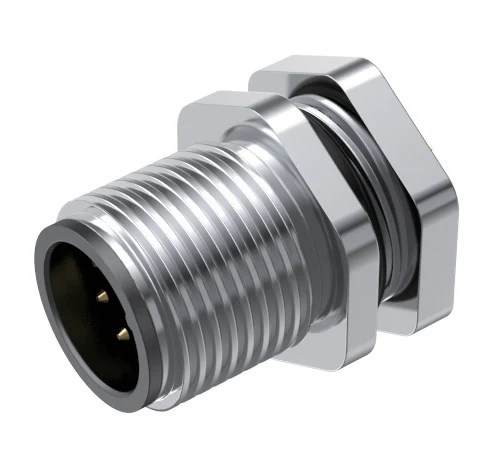

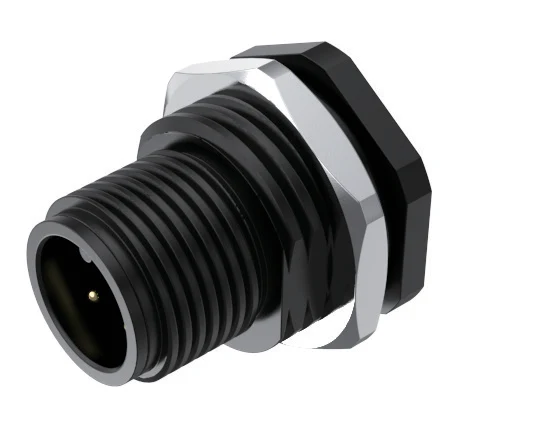

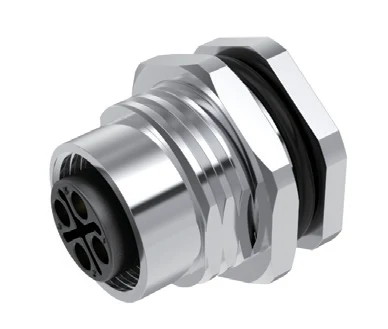

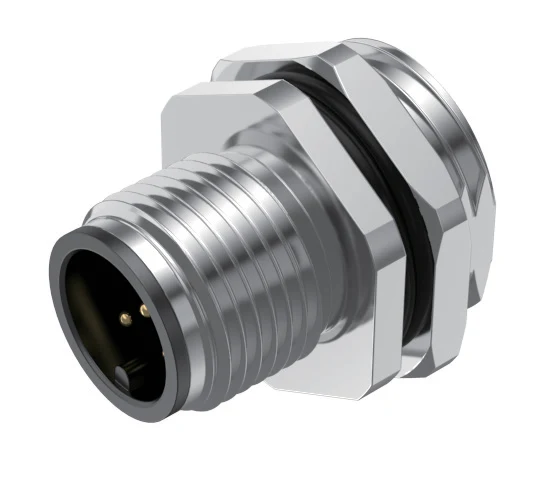

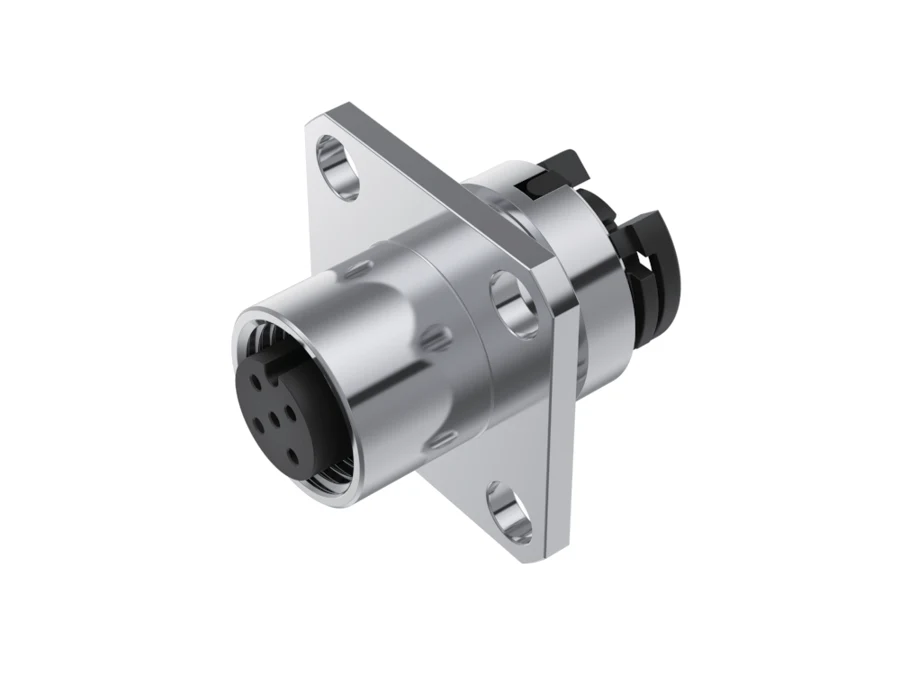

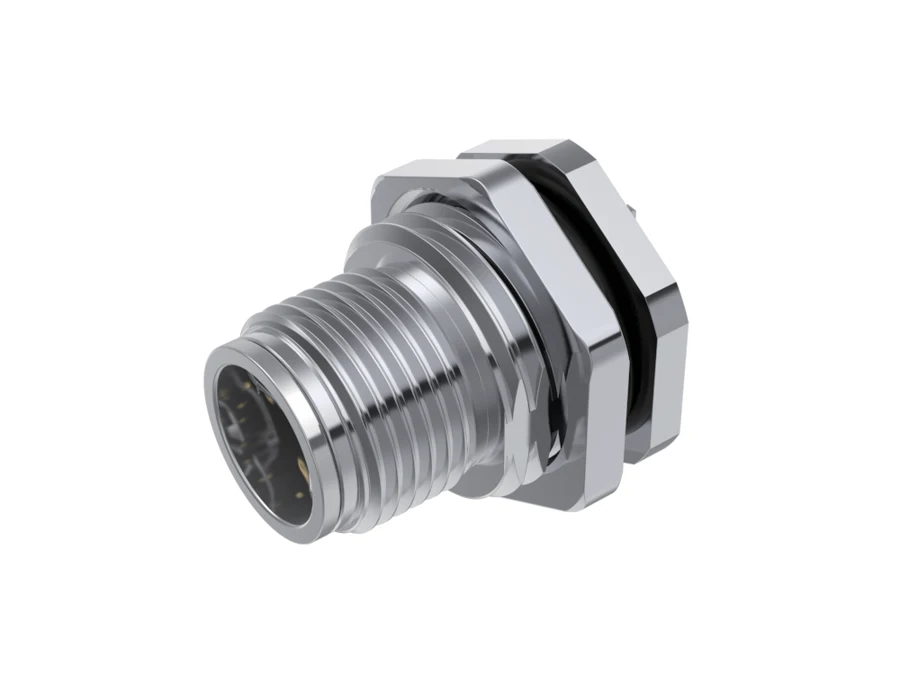

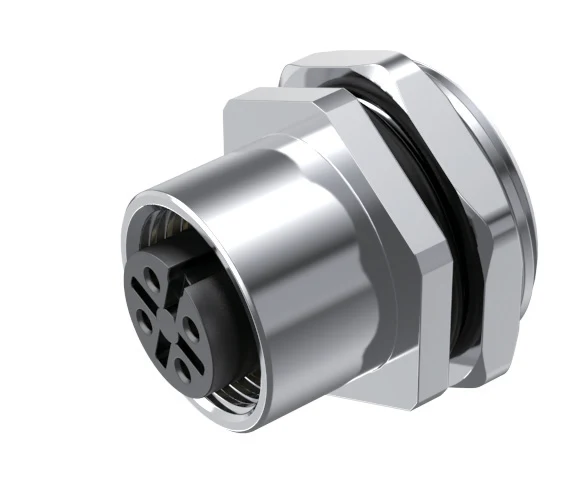

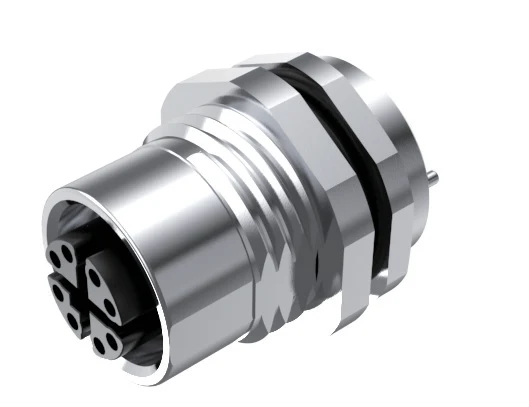

Conectores y receptáculos M12 de panel para montaje frontal o posterior.

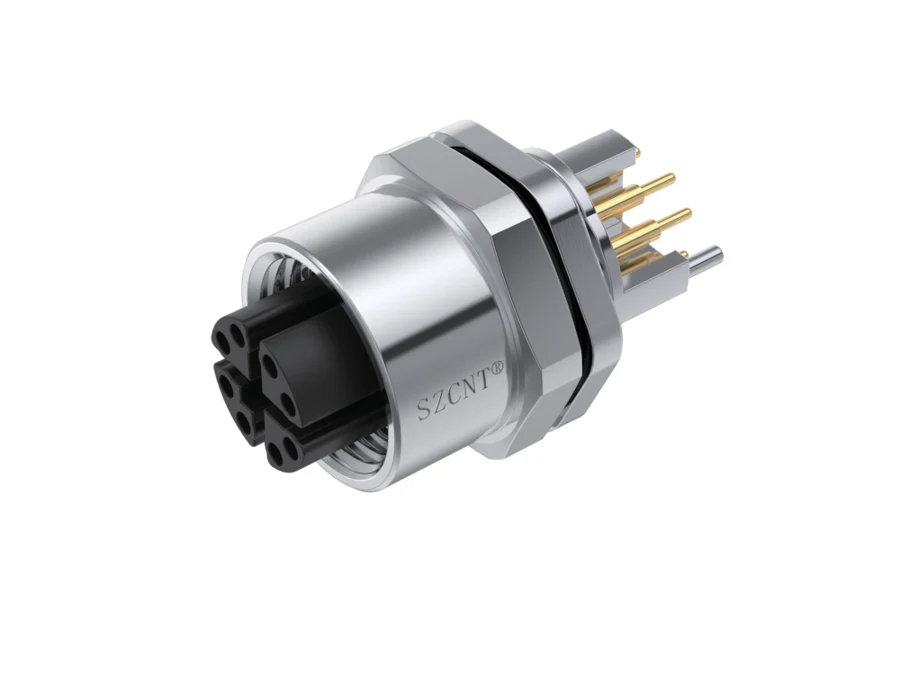

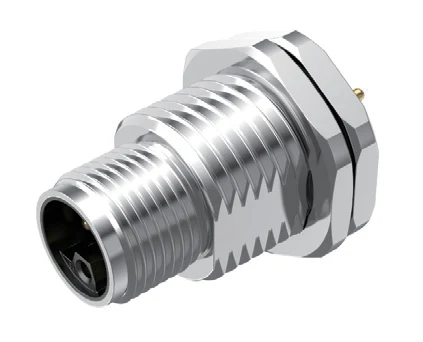

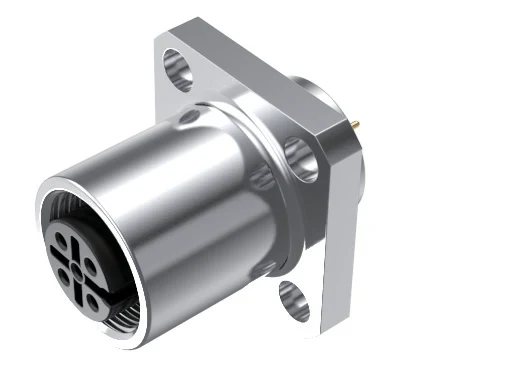

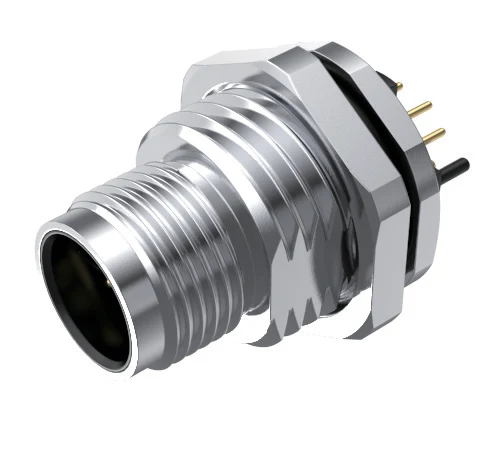

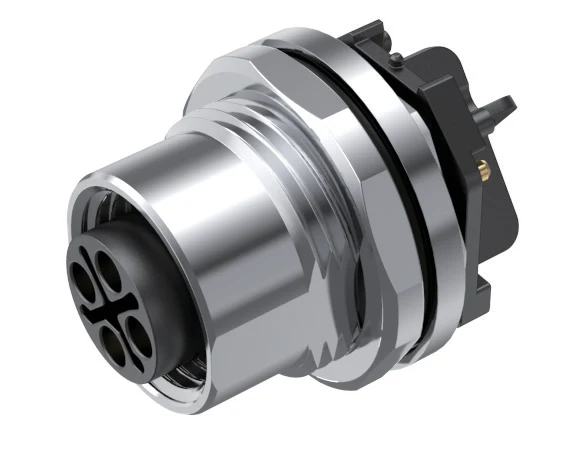

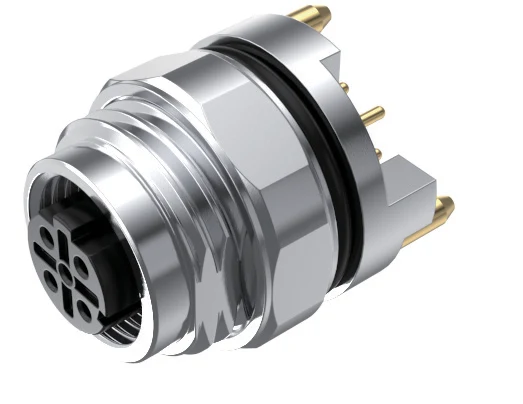

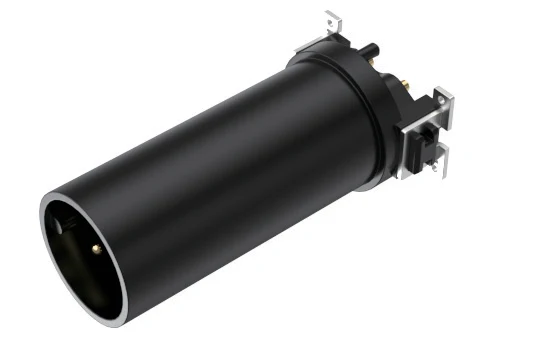

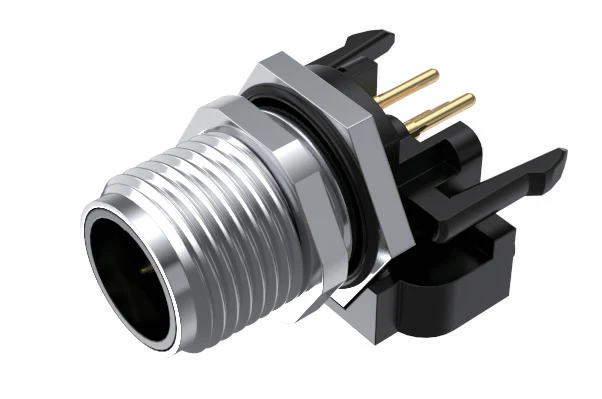

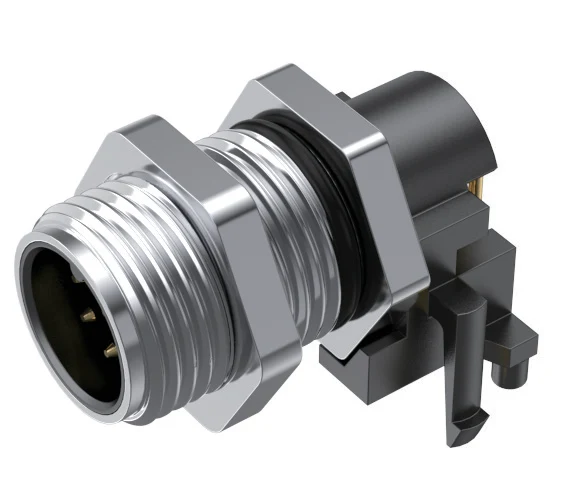

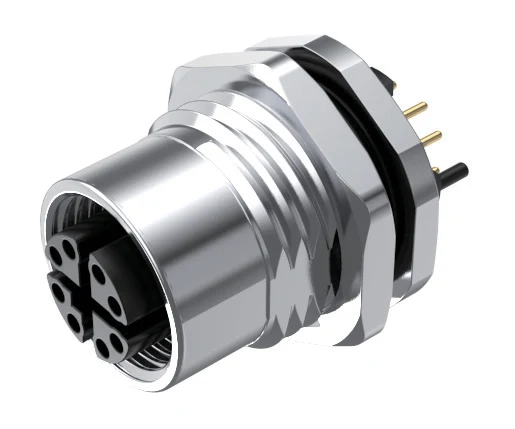

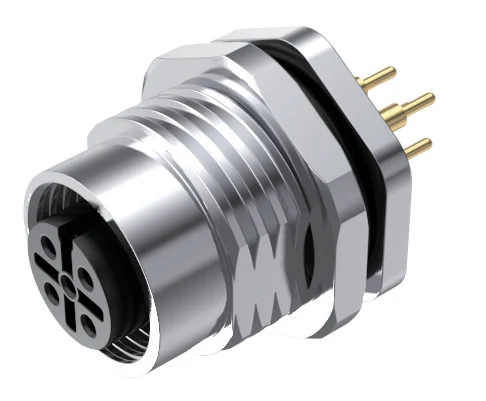

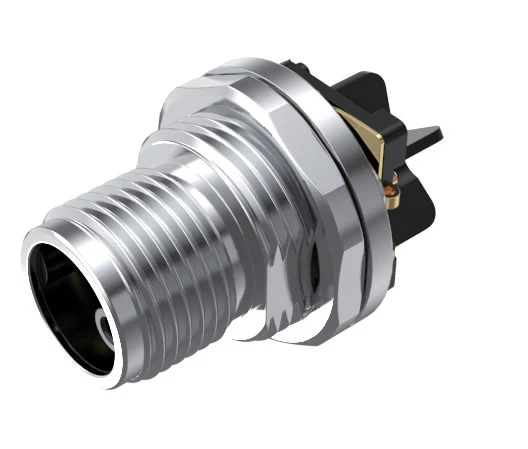

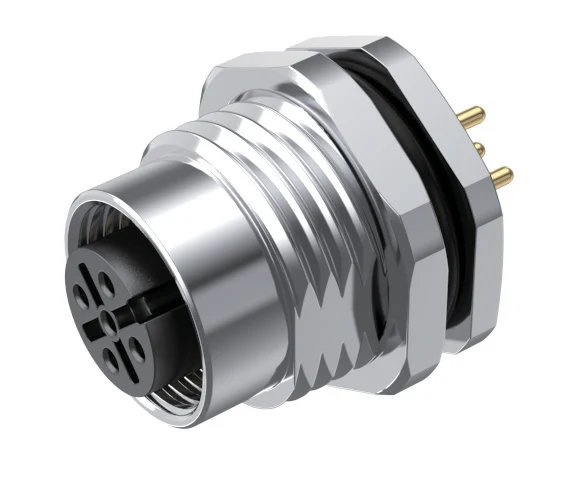

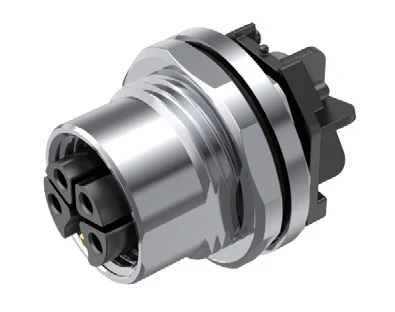

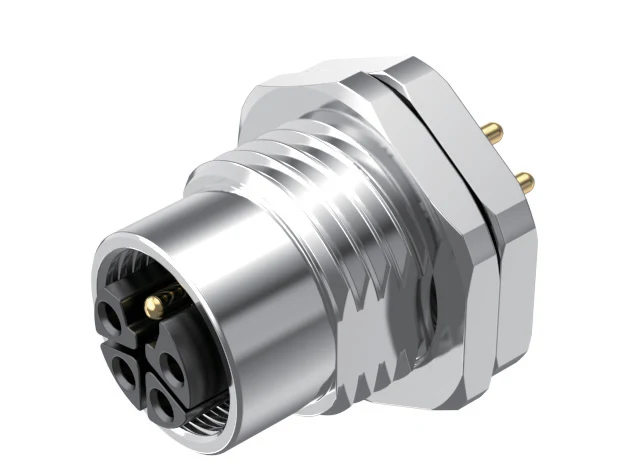

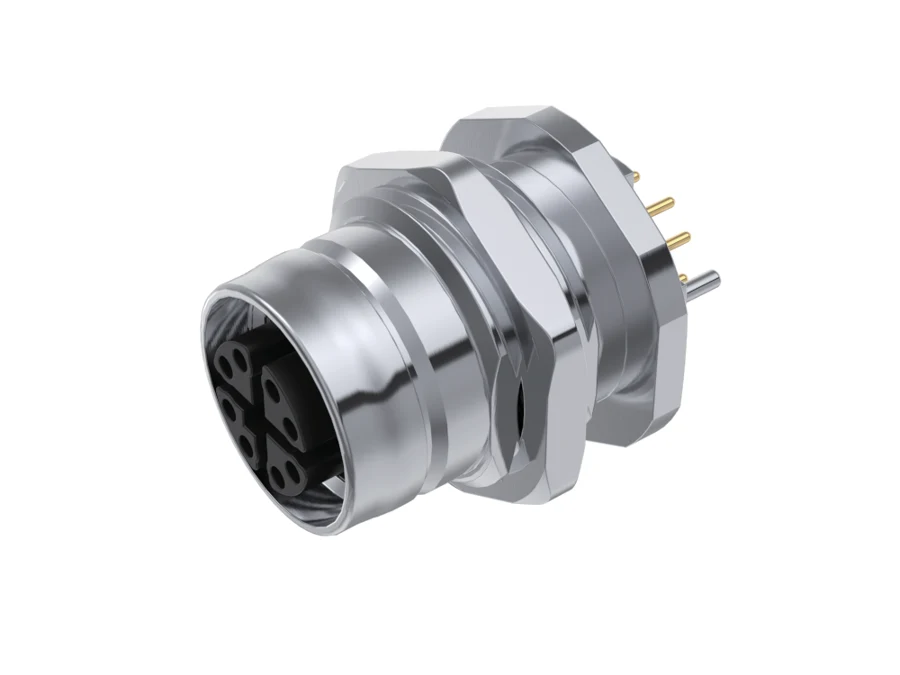

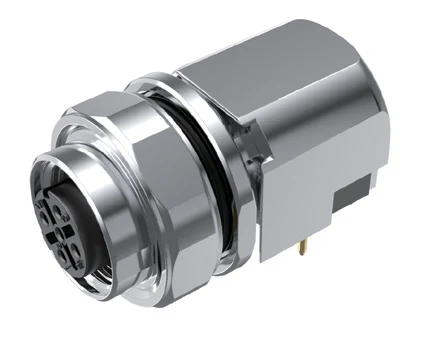

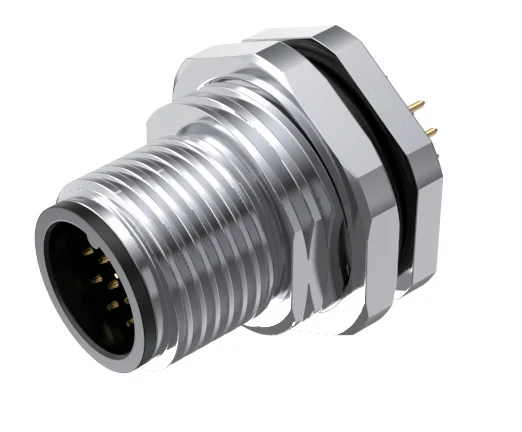

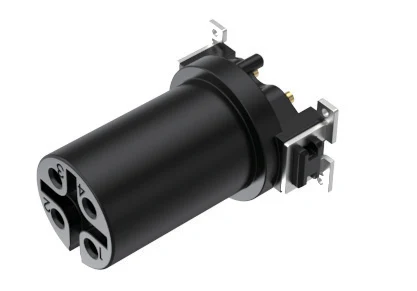

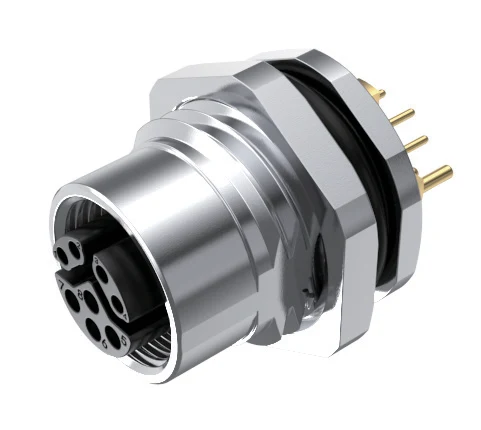

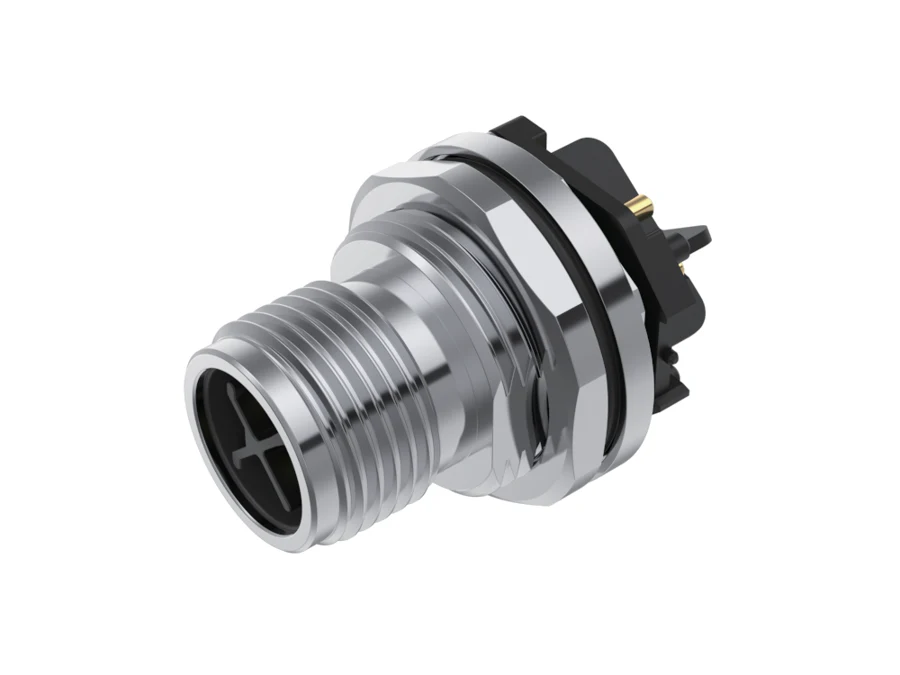

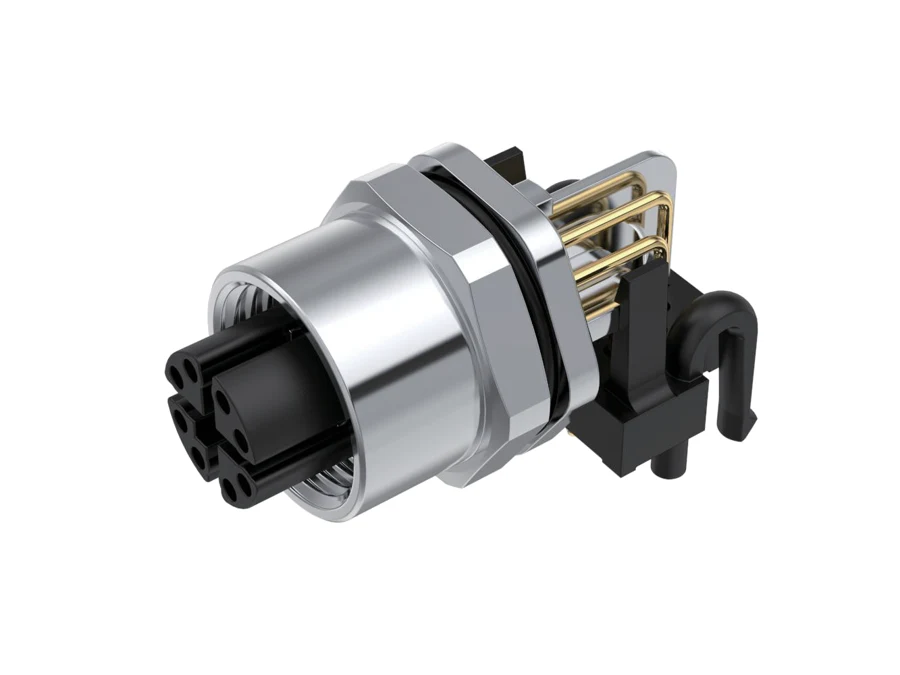

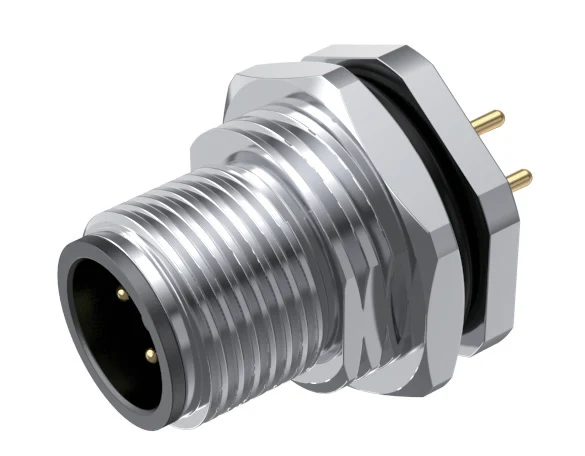

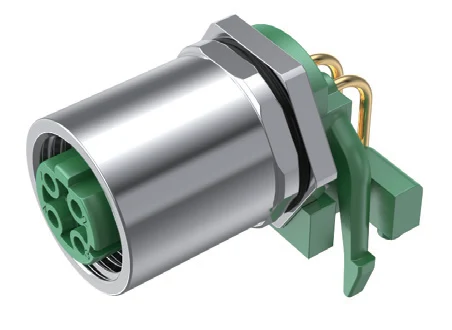

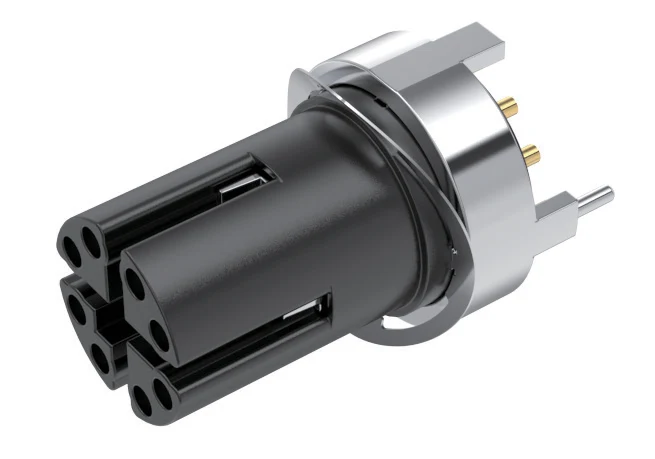

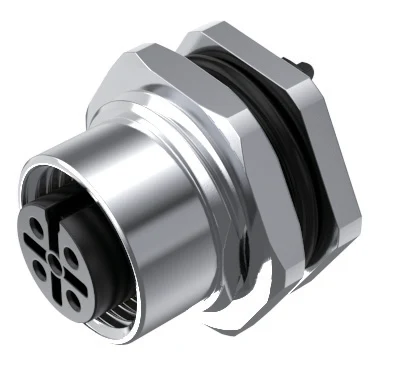

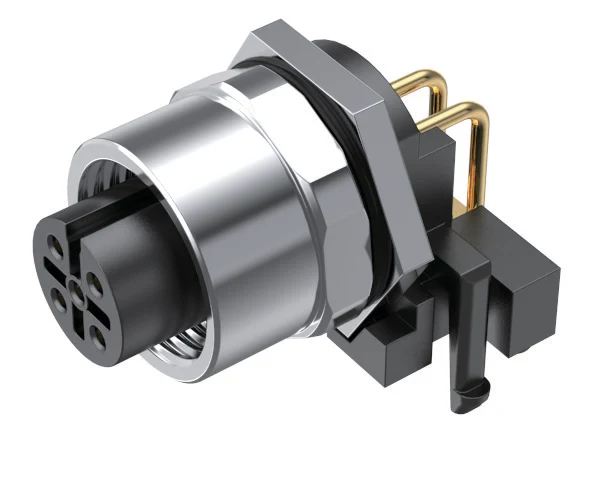

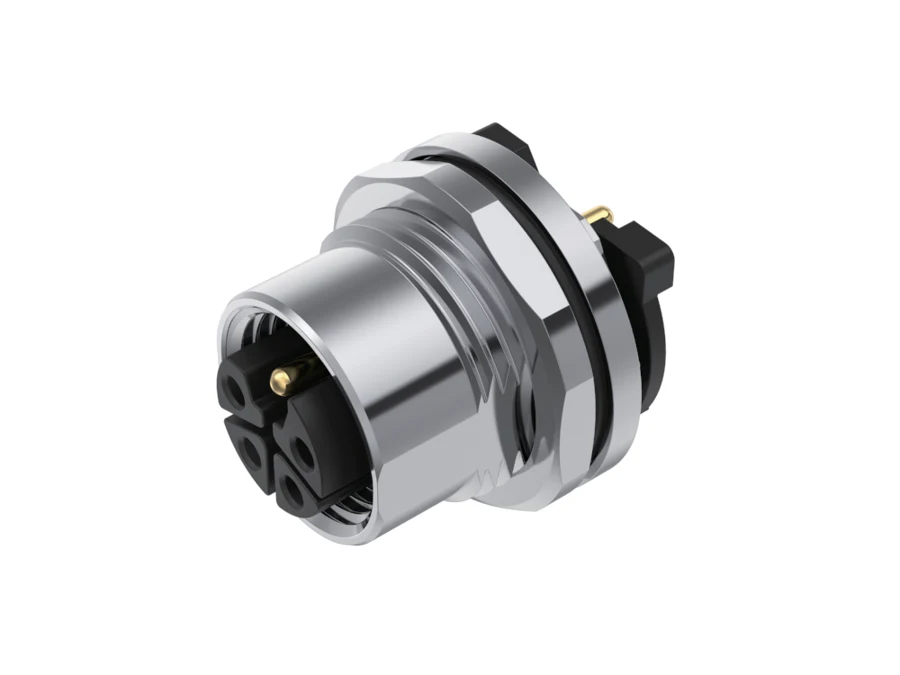

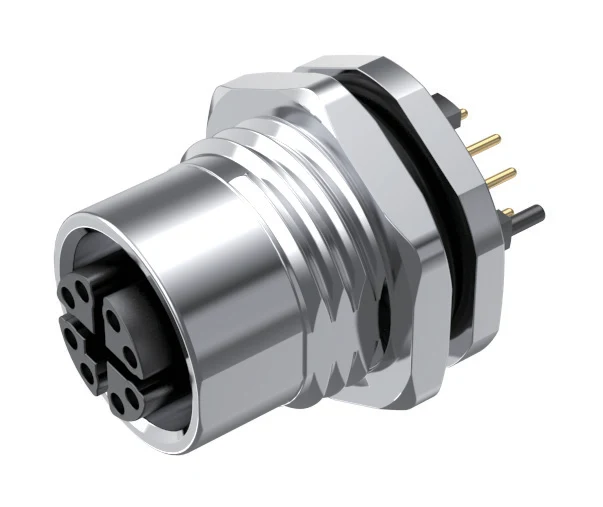

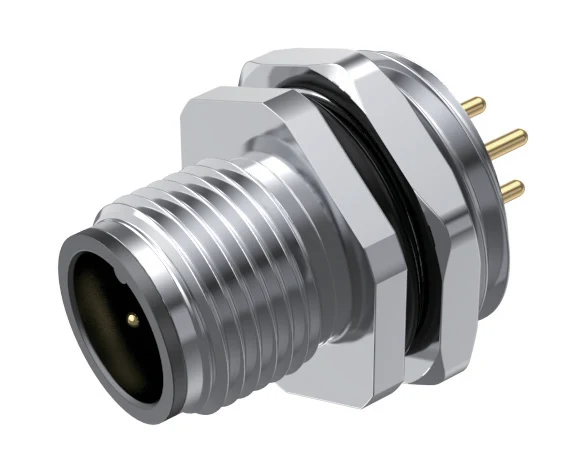

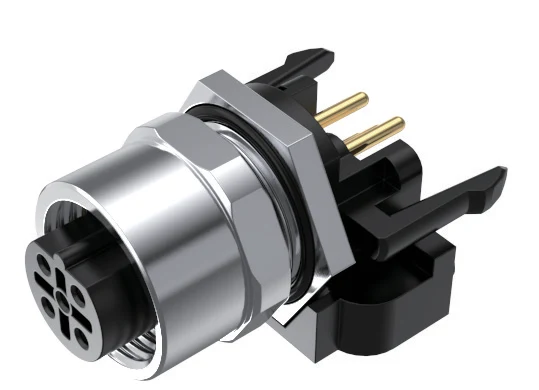

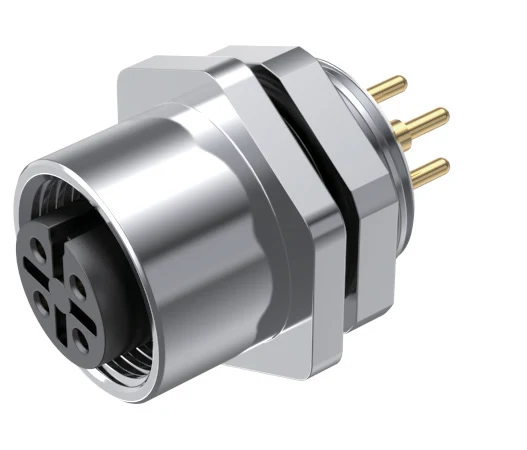

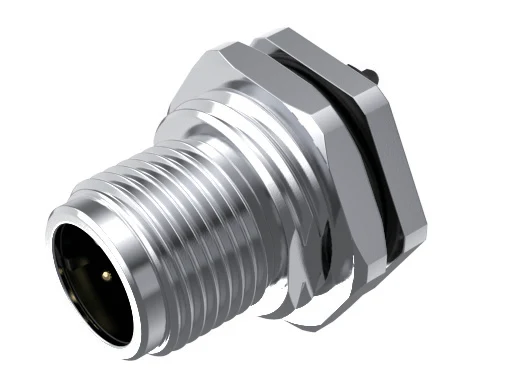

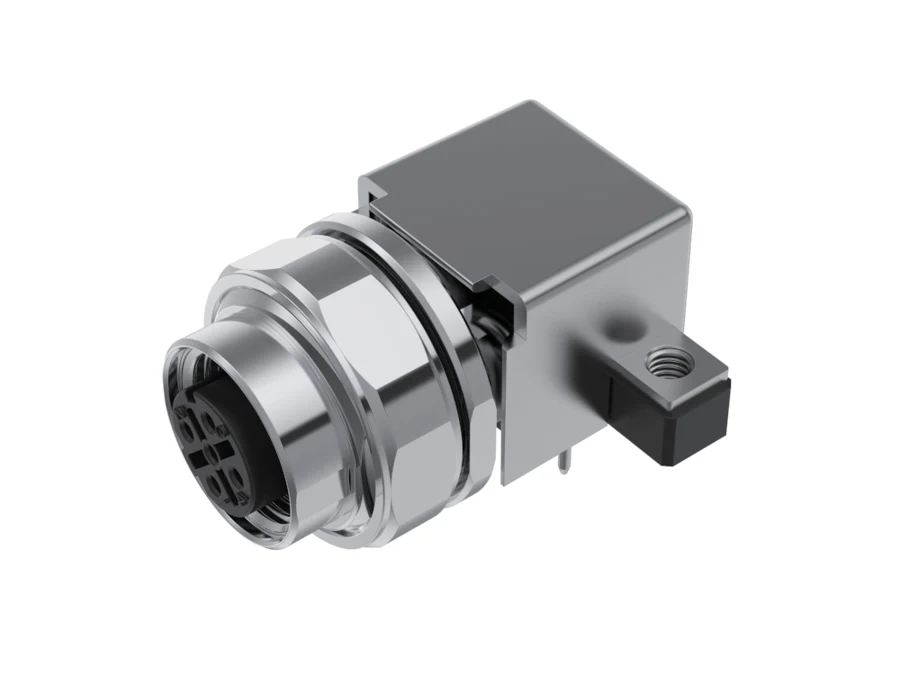

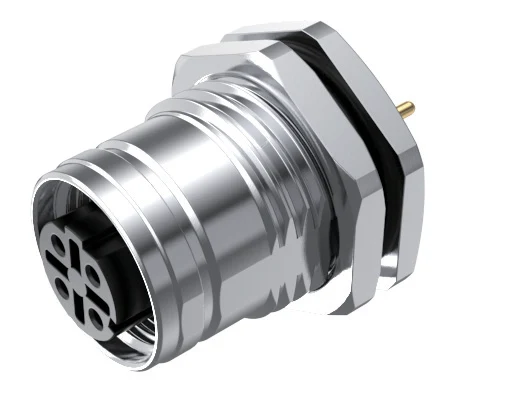

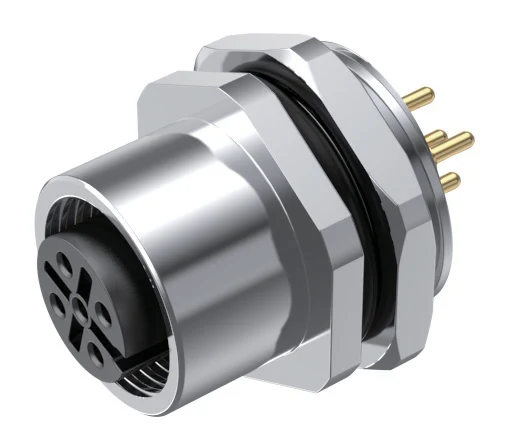

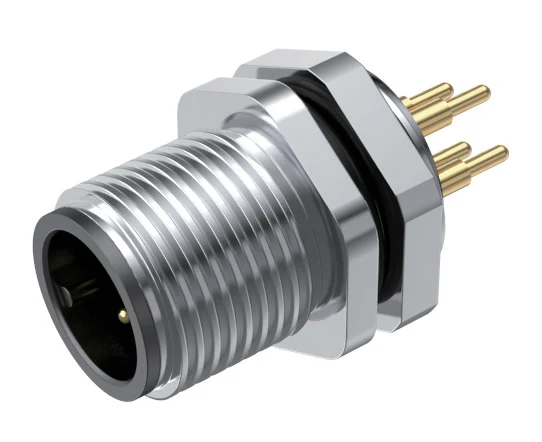

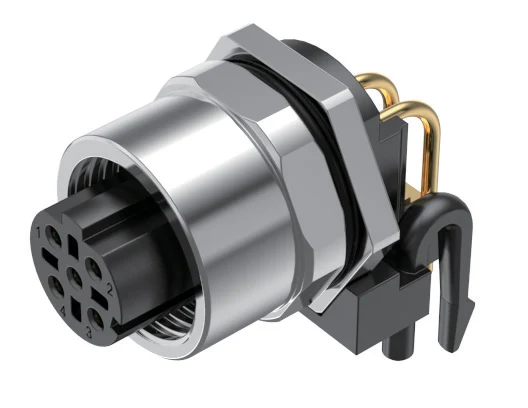

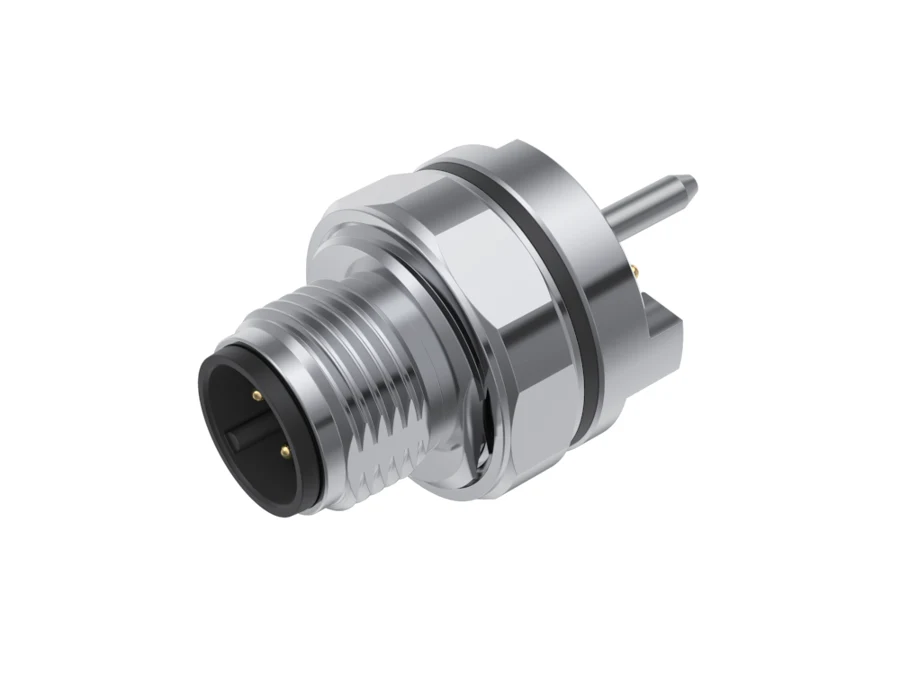

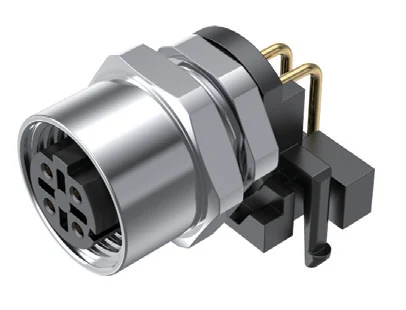

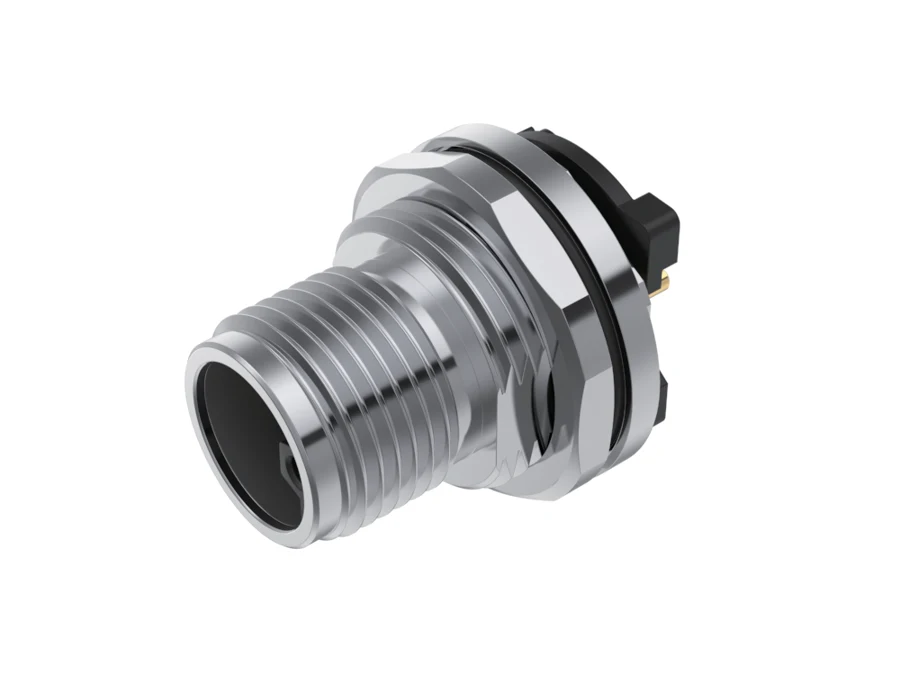

Conexiones del equipo para integración en placa.

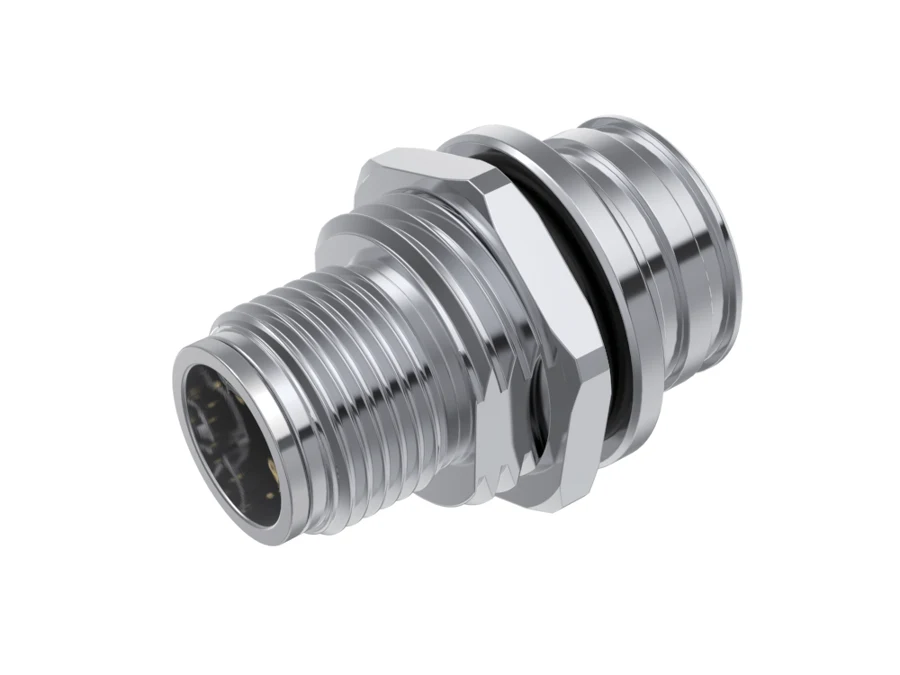

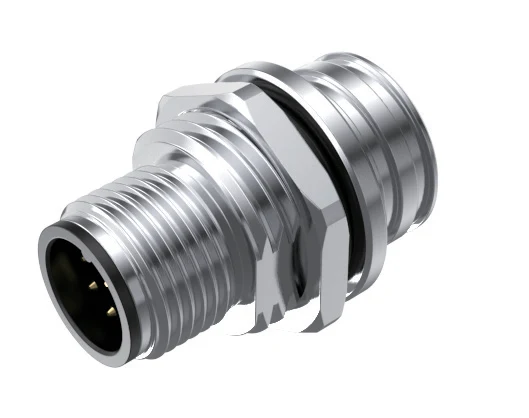

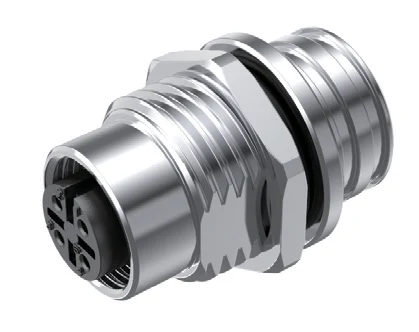

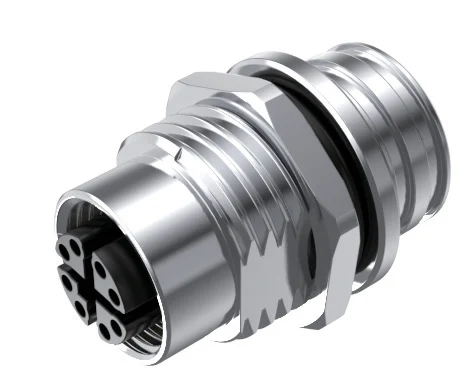

Interfaces documentadas para conexiones RJ45/M12. Confirme por separado el recorrido de transmisión y el esquema de conexiones.

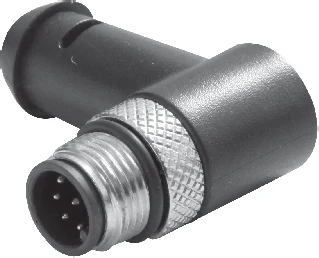

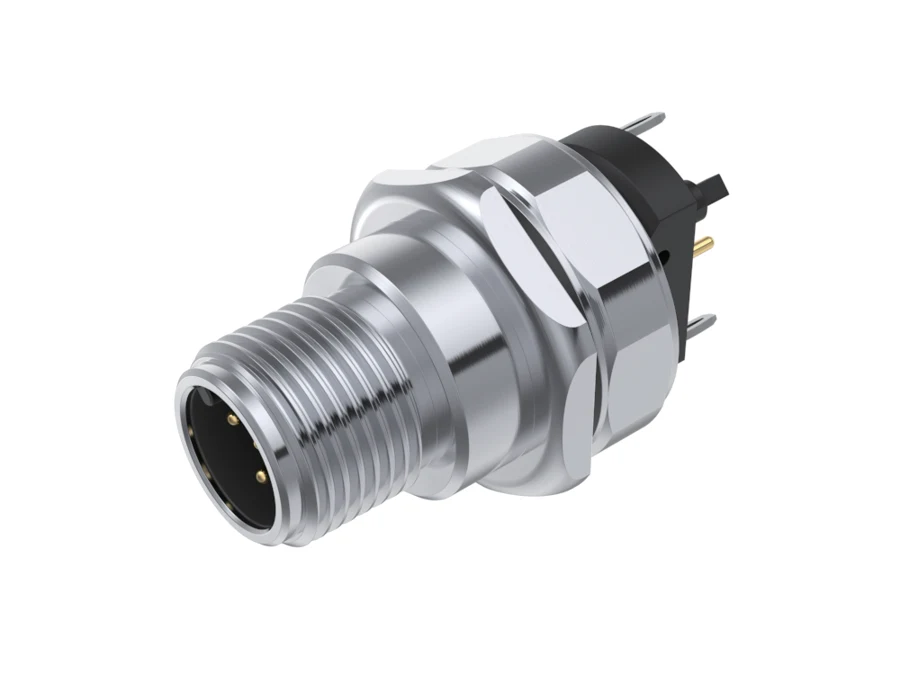

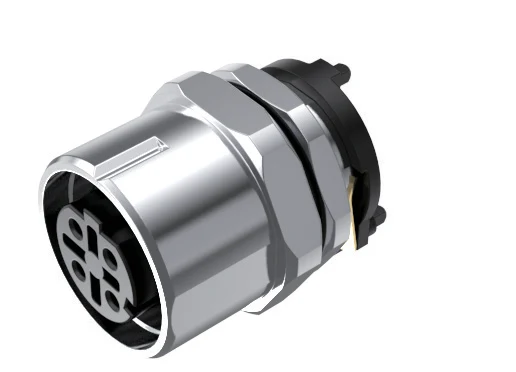

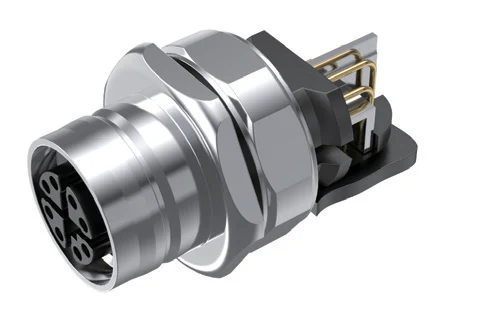

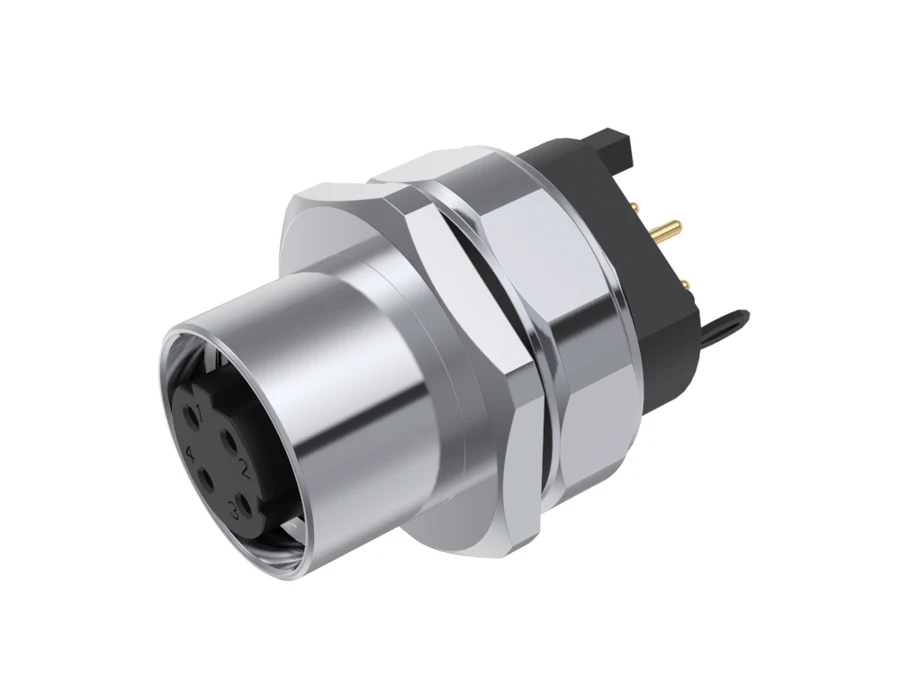

Formatos de montaje dividido y otras conexiones documentadas.





CONFIGURACIONES DE CONTACTOS
La oferta documentada incluye M12 con codificación A, B, D y X, además de las opciones indicadas abajo. Las dos mitades requieren codificación, contactos y pinout compatibles.
| Codificación | Contactos |
|---|---|
| A | 4 / 5 / 8 / 12 / 17 |
| B | 5 |
| D | 4 |
| X | 8 |
| Y | 6 / 8 |
| C | 3 (2+PE) / 4 (3+PE) / 5 (4+PE) / 6 (5+PE) |
| M | 3 (2+PE) / 4 (3+PE) / 5 (4+PE) / 6 (5+PE) |
| S | 3 (2+PE) / 4 (3+PE) |
| K | 5 (4+PE) |
| L | 5 (4+PE) |
| T | 4 |
PE identifica el contacto de protección a tierra. La tabla no vincula configuraciones a imágenes ni constituye una matriz completa de opciones.
INFORMACIÓN TÉCNICA
Valores correspondientes a las configuraciones del catálogo. Confirme formato, terminación y versión antes de aprobar el diseño.
| Codificación | Contactos | Tensión nominal | Corriente nominal |
|---|---|---|---|
| A | 4 | 250 V | 4 A |
| A | 5 | 60 V | 4 A |
| A | 8 | 30 V | 2 A |
| A | 12 / 17 | 30 V | 1,5 A |
| B | 5 | 60 V | 4 A |
| D | 4 | 250 V | 4 A |
| X | 8 | 50 V AC / 60 V DC | 0,5 A |
| Y | 6 | 50 V | 0,5 A / 12 A |
| Y | 8 | 30 V | 0,5 A / 6 A |
| C | 3 (2+PE) / 4 (3+PE) | 250 V | 4 A |
| C | 5 (4+PE) | 60 V | 2 A |
| C | 6 (5+PE) | 30 V | 2 A |
| M | 3 / 4 / 5 / 6 (incluido PE en cada caso) | 630 V | 8 A |
| S | 3 (2+PE) / 4 (3+PE) | 630 V | 12 A |
| K | 5 (4+PE) | 630 V | 12 A |
| L | 5 (4+PE) | 63 V | 16 A |
| T | 4 | 63 V | 12 A |
Se mantienen los valores dobles de la codificación Y. Confirme la asignación de corrientes a contactos individuales para el modelo concreto.
| Grado de protección | IP67 |
|---|---|
| Temperatura de funcionamiento | −40 °C a +85 °C |
| Resistencia de contacto | ≤ 9 mΩ |
| Vida mecánica | > 500 ciclos de conexión |
| Sección del conductor | 0,14–1,2 mm² / 26–16 AWG |
Datos de referencia de serie, no prestaciones garantizadas para todas las imágenes. Protección, temperatura y terminación dependen del formato, codificación, acoplamiento, cable y montaje. La sección de conductor no es el diámetro del cable.
Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.
Enviar requisitos de la configuraciónDESCARGAS
El catálogo en inglés y chino incluye versiones M12, tablas técnicas y accesorios. No es una ficha técnica en español.
Descargar catálogo M12PDF · EN / ZH · aprox. 14,9 MiB · acceso sin registro
PREGUNTAS DE SELECCIÓN
La codificación identifica el inserto de contactos. Las dos mitades M12 deben coincidir en codificación, contactos y pinout. La tabla solo recoge combinaciones documentadas en el catálogo.
Parta de la conexión del sensor: codificación, contactos macho o hembra, pinout y espacio. La aplicación por sí sola no define una configuración.
IP67 es un valor de referencia del catálogo. Su validez depende del formato, acoplamiento, terminación, sellado del cable y montaje. Solicite confirmación para su versión.
Las imágenes muestran formatos y terminaciones documentados, no referencias completas de pedido. Envíe la vista elegida junto con el conector complementario, el pinout y el cable.
Se conservan los valores dobles del catálogo. Su asignación a contactos individuales debe confirmarse para la configuración concreta.
Indique diámetro exterior, sección de conductores, longitud, apantallamiento y terminación. La sección del conductor de la tabla no es el diámetro exterior del cable.
SOLICITUD DE PRESUPUESTO
Para iniciar la consulta bastan correo electrónico, descripción y cantidad. Añada codificación, conector complementario, cable y plano si están disponibles. Teléfono / WhatsApp opcional.
M12 Consultar configuraciónSi el equipo utiliza una interfaz más compacta ya definida, revise el catálogo M8. Para configuraciones de señal o potencia de otra familia, consulte M23. Ninguna alternativa sustituye directamente una interfaz M12: requiere revisar equipo, cable y pareja de conexión.
Para elegir codificación y número de pines, consulte la guía M12. Este catálogo reúne las configuraciones GLOBIX y sus datos de referencia para preparar la solicitud del modelo.
