SEÑAL
Conectores M23 de señal
Configuraciones de contactos documentadas: 6 / 7 / 9 / 12 / 16 / 17 / 19. La disponibilidad y la terminación dependen de la familia.
Ver datos de señal ↓
M23 / EJEMPLO DE PRODUCTO
GLOBIX / M23
Conectores M23 de señal y potencia
El catálogo GLOBIX M23 separa las configuraciones de señal y de potencia para conexiones de cable y panel. Incluye formatos con rosca M23×1.0 documentada, contactos macho o hembra y distintas orientaciones de salida. Para equipos de accionamiento e instrumentación, el primer paso es identificar la función de cada circuito y la interfaz complementaria; el número total de contactos no define por sí solo la capacidad eléctrica. Compare la tabla correspondiente y después revise terminación, sección de conductor y montaje. Las familias y fotografías ayudan a comunicar el formato solicitado, mientras que el plano aprobado determina la configuración de suministro.
La imagen muestra un formato representativo. La configuración eléctrica y la referencia completa se confirman para el modelo solicitado.
PRIMER PASO DE SELECCIÓN
¿Señal o potencia?
POTENCIA
Conectores M23 de potencia
La tabla eléctrica de referencia incluye 4 / 6 / 8 / 9 Contactos. También hay productos de 13 contactos; confirme sus valores eléctricos para el proyecto.
Ver datos de potencia ↓FAMILIAS DE SEÑAL
Conectores de cable y receptáculos fijos
T, K, Y, WY y Z identifican familias o versiones constructivas. No se utilizan como codificaciones.
| Familia de productos | Estructura / terminación | Contactos |
|---|---|---|
| T | Conexiones de cable sobremoldeadas | 6 / 7 / 9 / 12 / 16 / 17 / 19 |
| K | Versiones totalmente metálicas para soldadura | 6 / 7 / 9 / 12 / 16 / 17 / 19 |
| Y | Versiones totalmente metálicas para crimpado | 6 / 7 / 9 / 12 / 17 / 19 |
| WY | Conexiones acodadas totalmente metálicas para crimpado | 6 / 7 / 9 / 12 / 17 / 19 |
| Z | Receptáculos fijos para soldadura o crimpado | Configuración de contactos según la entrada concreta del catálogo |
La familia Z incluye receptáculos para soldadura de montaje frontal o posterior y receptáculos para crimpado con distintas fijaciones. Consulte la entrada de catálogo del modelo M23 concreto.
IMÁGENES DEL PRODUCTO
Seleccionar el formato adecuado
Imágenes de productos M23. No son referencias completas ni SKU independientes. Solo se indica señal o potencia cuando existe una asignación documentada.
Versiones de señal
5 vistasEstas imágenes se identifican como versiones de señal por su denominación o por la familia WY documentada.

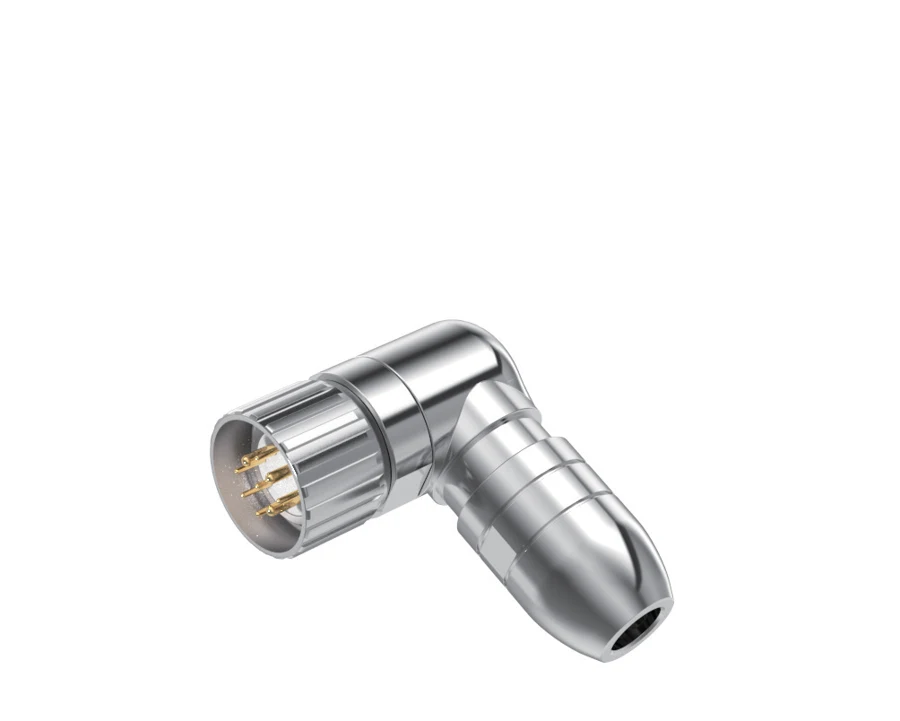

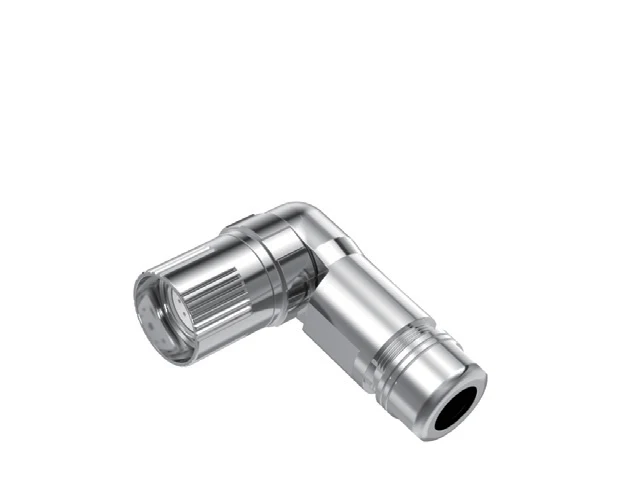

Conectores M23 de señal
- Acodado
- Terminación para crimpado
- Conexión de cable

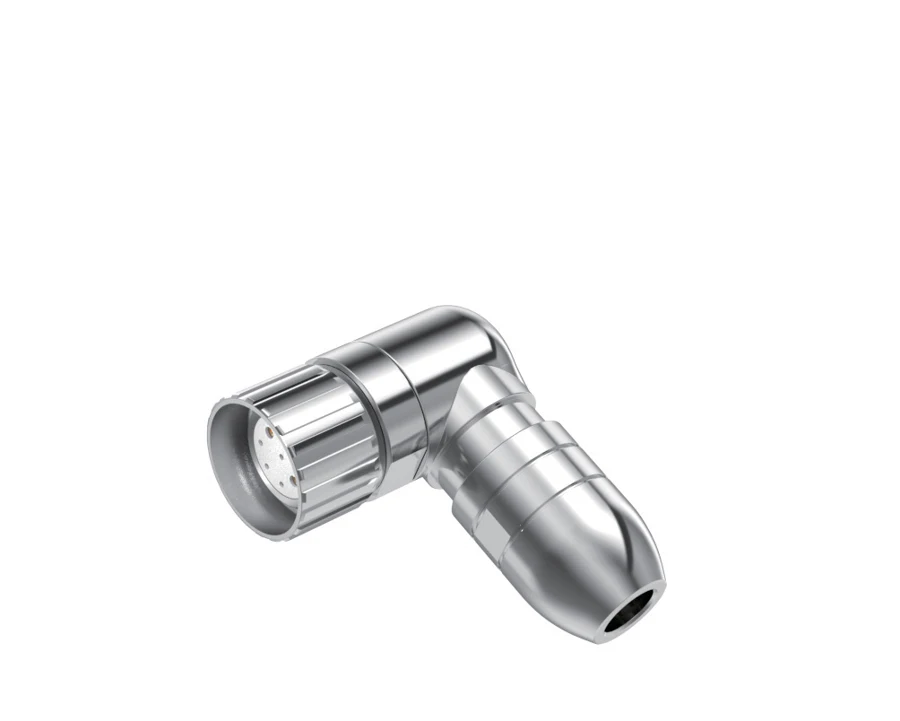

Conectores M23 de señal
- Acodado
- Terminación para crimpado
- Conexión de cable
Conectores M23 de señal
- Acodado
- Terminación para crimpado
- Conexión de cable

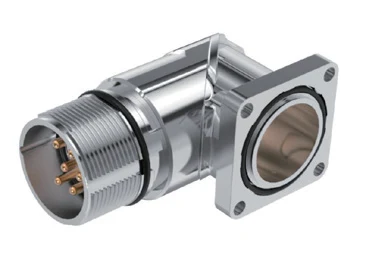

Conectores M23 de señal
- Contactos macho
- Acodado
- Terminación para crimpado
- Montaje en panel

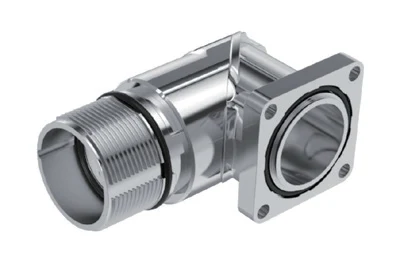

Conectores M23 de señal
- Contactos hembra
- Acodado
- Terminación para crimpado
- Montaje en panel
Configuración de potencia
1 vistasLa conexión acodada de potencia documentada amplía las opciones M23. Confirme por separado su configuración de contactos.

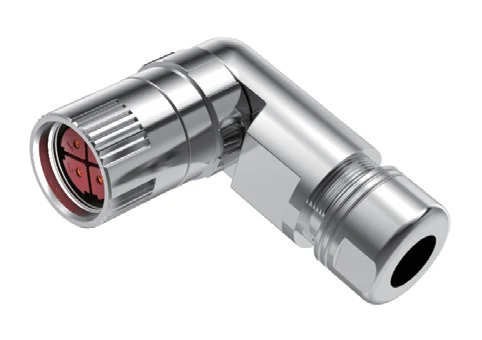

M23 Conexión de potencia acodada
- Contactos hembra
- Acodado
- Terminación para crimpado
- Conexión de cable
- Tuerca de acoplamiento
Otras versiones M23
34 vistasImágenes de cable y panel sin asignación fiable a señal o potencia. Seleccione el formato; la configuración eléctrica se confirma para su proyecto.

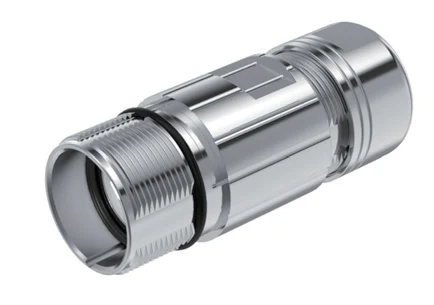

M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Conexión de cable

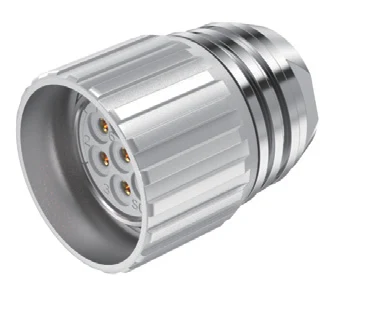

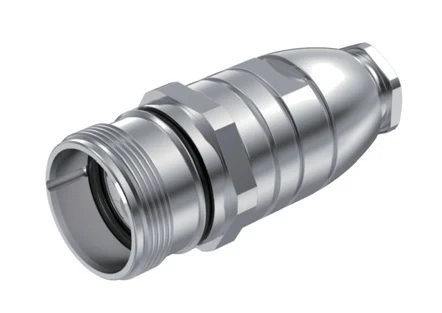

M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Conexión de cable

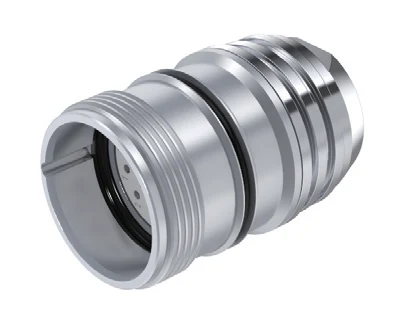

M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Conexión de cable
M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Conexión de cable

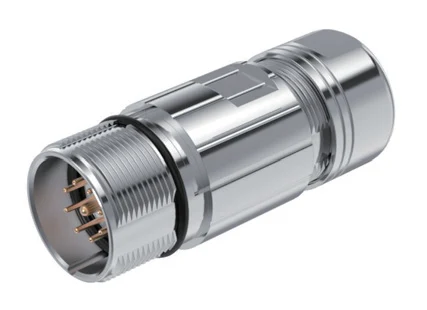

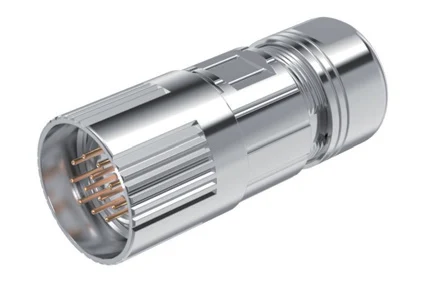

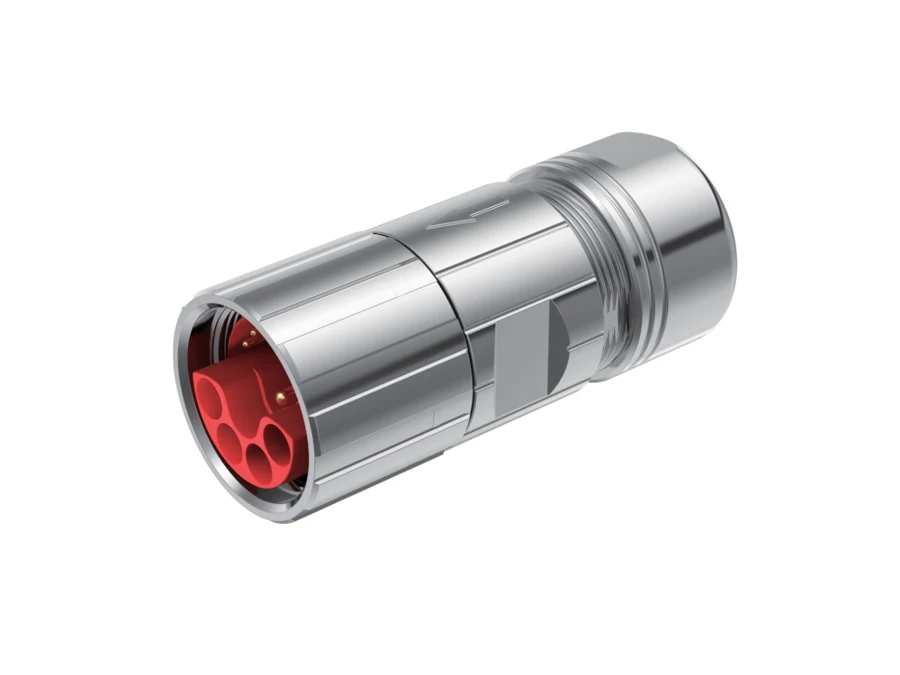

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Conexión de cable
M23 Conectores
- Contactos macho
- Terminación para crimpado
- Conexión de cable
M23 Conectores
- Contactos macho
- Terminación para crimpado
- Conexión de cable

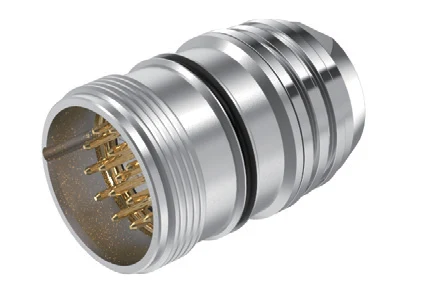

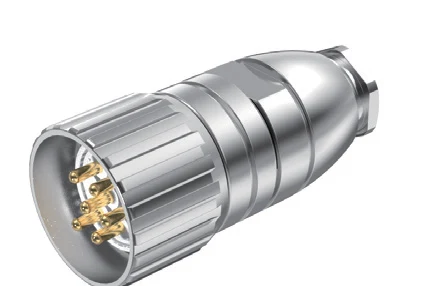

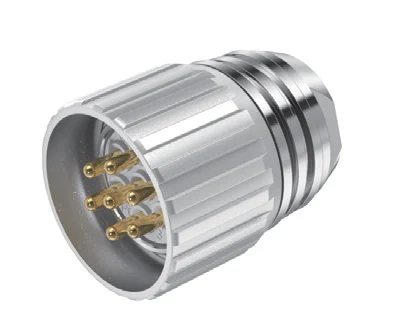

M23 Conectores
- Contactos macho
- Terminación para soldadura
- Conexión de cable
M23 Conectores
- Contactos macho
- Terminación para soldadura
- Conexión de cable

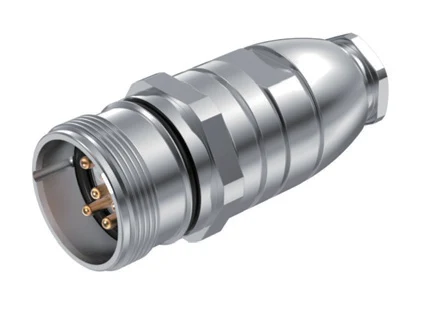

M23 Conectores
- Contactos macho
- Terminación para soldadura
- Conexión de cable
M23 Conectores
- Contactos macho
- Terminación para soldadura
- Conexión de cable
M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
- Tuerca de acoplamiento

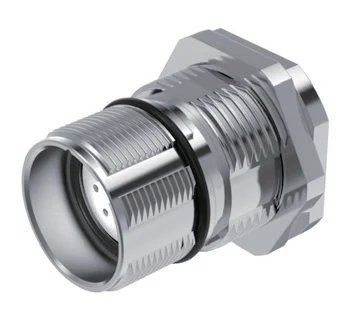

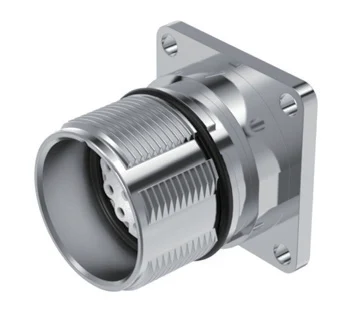

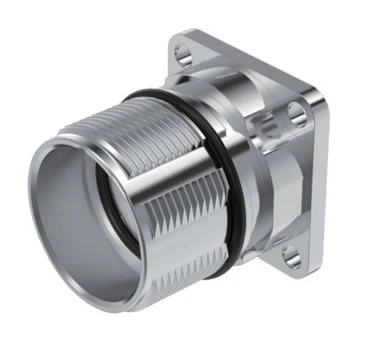

M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel

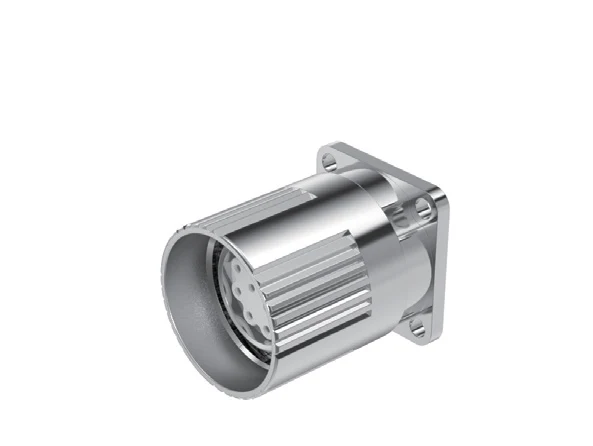

M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
- Montaje pasante

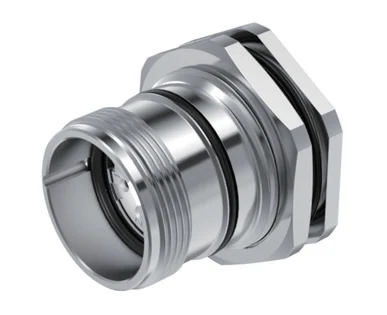

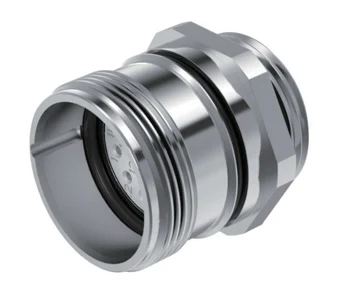

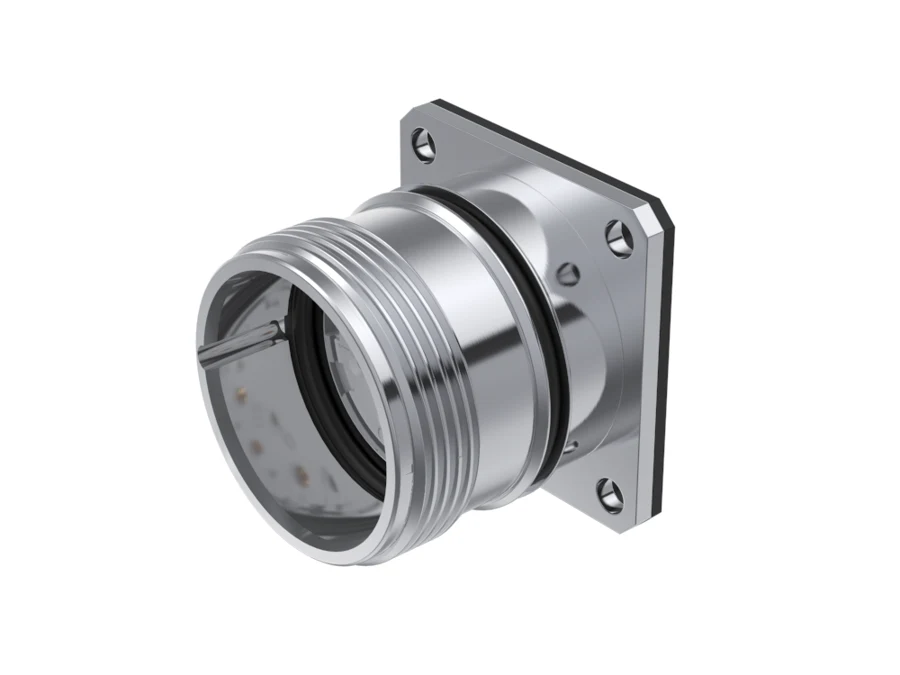

M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Montaje en panel
- Montaje frontal
M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Montaje en panel
- Montaje frontal
M23 Conectores
- Contactos hembra
- Terminación para soldadura
- Montaje en panel
- Montaje posterior
M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel
- Tuerca de acoplamiento

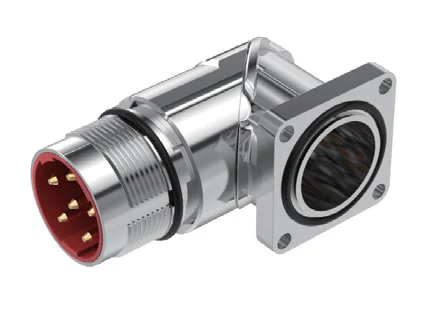

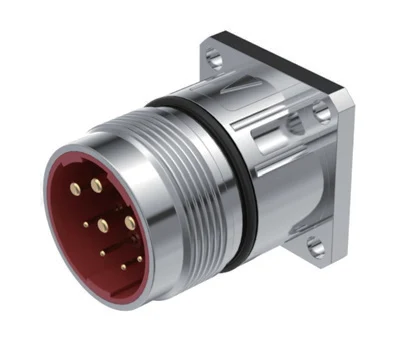

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel

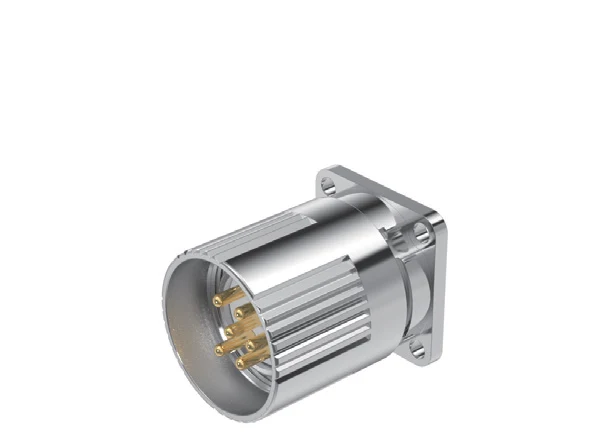

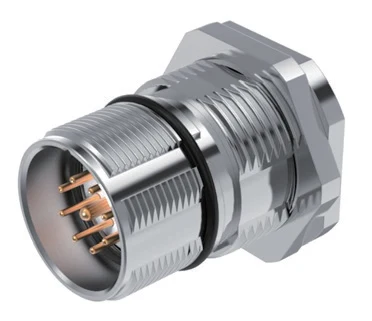

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel

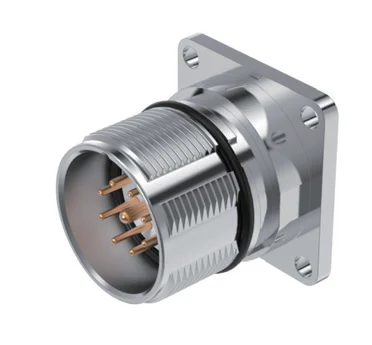

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel

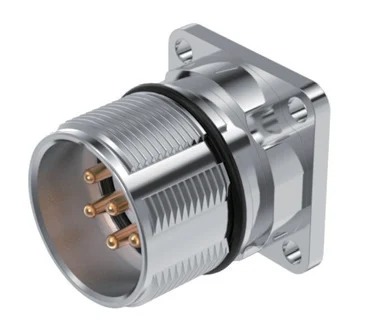

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel
- Montaje pasante

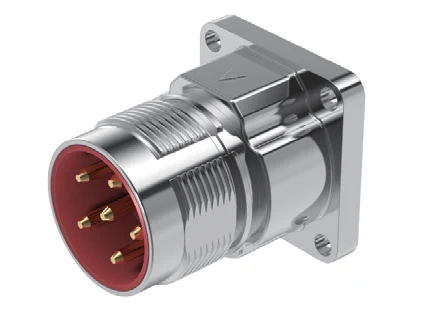

M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel
- Montaje frontal

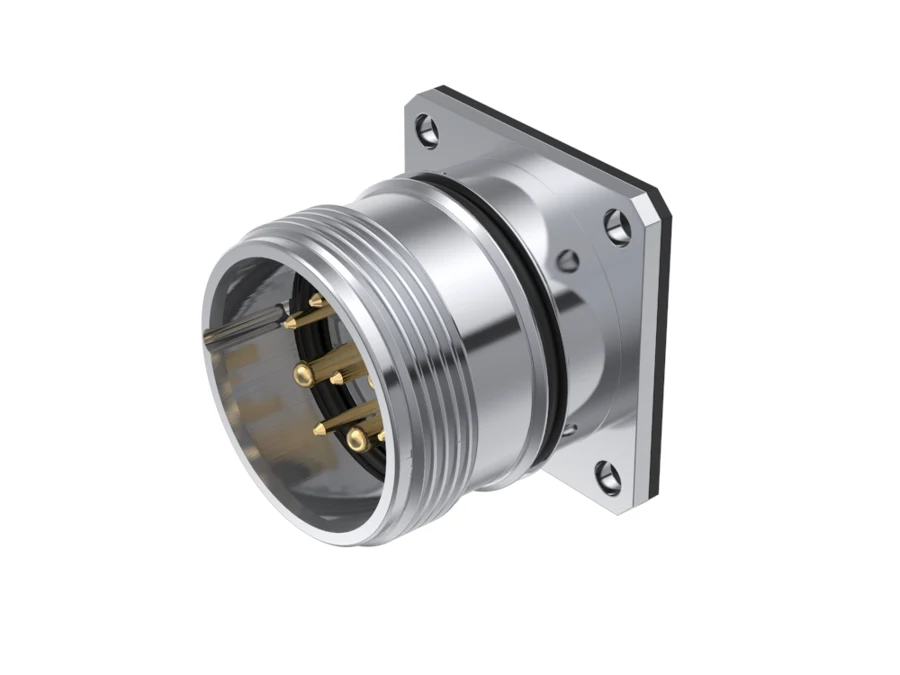

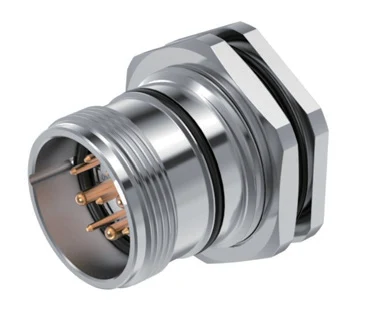

M23 Conectores
- Contactos macho
- Terminación para soldadura
- Montaje en panel
- Montaje frontal

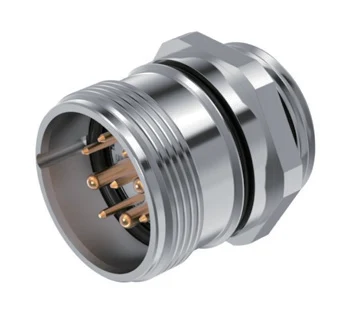

M23 Conectores
- Contactos macho
- Terminación para soldadura
- Montaje en panel
- Montaje frontal
M23 Conectores
- Contactos macho
- Terminación para soldadura
- Montaje en panel
- Montaje posterior

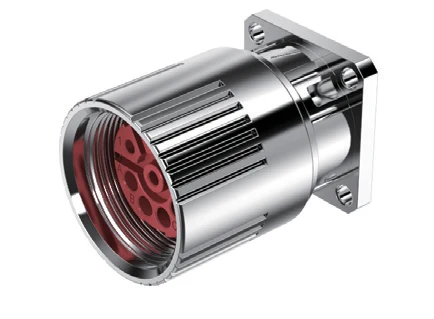

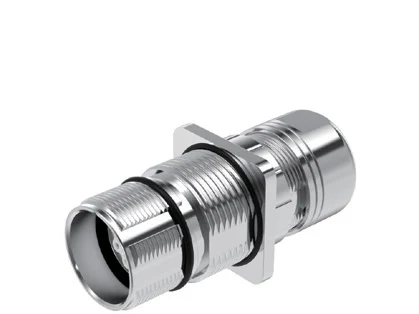

M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel

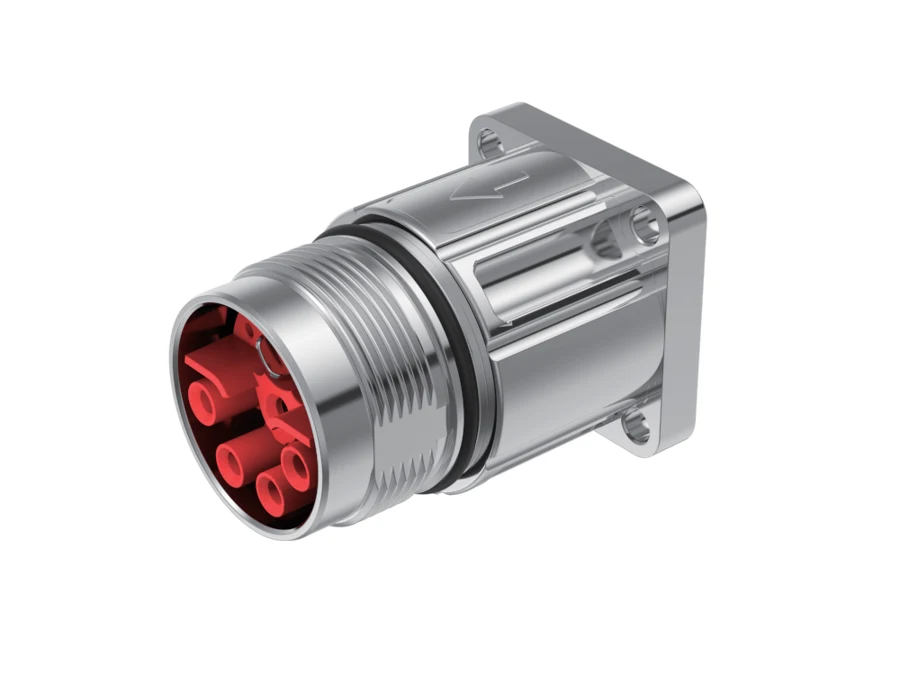

M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
M23 Conectores
- Contactos hembra
- Terminación para crimpado
- Montaje en panel
M23 Conectores
- Contactos macho
- Terminación para crimpado
- Montaje en panel
M23 Conectores
- Terminación para crimpado

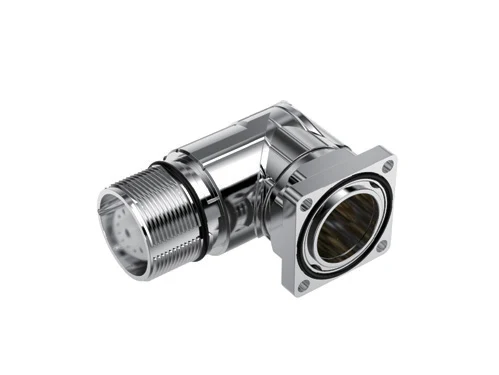

M23 Conectores
- Terminación para crimpado
SEÑAL
Señal: datos eléctricos de referencia
| Contactos | Tensión nominal | Corriente nominal a 40 °C | Tensión nominal de impulso | Resistencia de contacto |
|---|---|---|---|---|
| 6 | 250 V | 30 A | 2500 V | ≤ 3 mΩ |
| 7 | 250 V | 30 A | 2500 V | ≤ 3 mΩ |
| 9 | 250 V | 8×8 / 1×20 A | 2500 V | ≤ 3 mΩ |
| 12 | 150 V | 8 A | 1500 V | ≤ 3 mΩ |
| 16 | 150 V | 8 A | 1500 V | ≤ 3 mΩ |
| 17 | 150 V | 8 A | 1500 V | ≤ 3 mΩ |
| 19 | 150 V | 16×8 / 3×10 A | 1500 V | ≤ 3 mΩ |
Se conservan las combinaciones de catálogo para 9 y 19 contactos. Los valores de 20 A o 10 A no se asignan aquí a contactos individuales. Tensión de impulso y tensión nominal son magnitudes diferentes.
POTENCIA
Potencia: datos eléctricos de referencia
| Contactos | Tensión nominal | Corriente nominal a 40 °C | Tensión nominal de impulso | Resistencia de contacto |
|---|---|---|---|---|
| 4 | 600 V | 28 A | 2500 V | ≤ 3 mΩ |
| 6 | 600 V | 28 A | 2500 V | ≤ 3 mΩ |
| 8 | 300 / 600 V | 8 / 28 A | 2500 V | ≤ 3 mΩ |
| 9 | 300 / 600 V | 8 / 28 A | 2500 V | ≤ 3 mΩ |
Se conservan 300 / 600 V y 8 / 28 A para 8 y 9 contactos. La asignación a cada contacto requiere confirmación para el modelo concreto.
Versiones de potencia de 13 contactos
Los productos GB24-M23-Y1320 y GB24-M23-Z1320 están documentados. Tensión, corriente, tensión de impulso y resistencia de contacto están pendientes de confirmación para el proyecto; no se les atribuyen los valores de las versiones de 4, 6, 8 o 9 contactos.
INFORMACIÓN TÉCNICA
Referencias de serie y selección por producto
| Grado de protección | IP67 |
|---|---|
| Temperatura de funcionamiento | ca. −40 °C a +85 °C |
| Vida mecánica | > 500 ciclos de conexión |
| Material de contactos | CuZn, dorado |
| Cierre | Conexión roscada |
| Rosca de acoplamiento | M23×1.0 para los formatos documentados correspondientes |
| Terminación de señal | Terminación para soldadura / Terminación para crimpado |
| Terminación de potencia | Terminación para crimpado |
Referencias de serie sujetas a familia, contactos, terminación e instalación. Confirme IP67, temperatura y vida mecánica para el modelo y el acoplamiento completos.
Materiales por familia
Para K y las versiones Z de soldadura indicadas, el catálogo cita aleaciones de cobre niqueladas. Para Y y WY, aleaciones de zinc con níquel brillante. No se atribuyen estos materiales a todas las versiones M23.
Datos del conductor por configuración
| Configuración | Contactos | Datos del conductor |
|---|---|---|
| Señal | 9 | 8×1,5 / 1×2,5 mm² |
| Señal | 12 | 1,0 mm² |
| Señal | 16 / 17 | 1,0 mm² / AWG18 |
| Señal | 19 | 16×1 / 3×1,5 mm² |
| Potencia | 4 / 6 | 0,25–4,0 mm² |
| Potencia | 8 / 9 | 0,06–1,0 / 0,25–4,0 mm² |
Se mantienen las secciones combinadas del catálogo sin asignarlas a contactos individuales. No se indican aquí secciones para las versiones de señal de 6 o 7 contactos. Sección del conductor y diámetro del cable son distintos.
Cómo seleccionar la configuración
- Separe señal y potencia. Enumere la función y los requisitos eléctricos de cada contacto. Seleccione la tabla y familia correspondientes; no aplique la corriente de potencia a los contactos de señal.
- Confirme el inserto. Revise cantidad, disposición, sexo de contacto y pinout con la otra mitad. Las versiones de 13 contactos requieren datos eléctricos específicos antes de aprobarse.
- Elija la terminación. Las variantes documentadas de señal utilizan soldadura o crimpado; las de potencia, crimpado. Confirme el contacto y la sección de conductor admitida para la configuración.
- Compruebe espacio y cable. Defina panel o cable, salida recta o acodada y orientación de la brida. Adjunte diámetro exterior, longitud y pantalla; la denominación M23 no garantiza intercambiabilidad entre familias.
Datos para solicitar el modelo y su oferta
Para preparar la oferta, indique serie y referencia o plano de la pareja, número de contactos, conector de cable o receptáculo de equipo y contactos macho o hembra. Añada pinout, corriente y tensión por circuito, diámetro exterior y longitud del cable si solicita un conjunto, cantidad, aplicación y requisitos especiales. Si falta un dato, señálelo para revisarlo antes de cerrar la configuración.
Enviar requisitos de la configuraciónAPLICACIONES

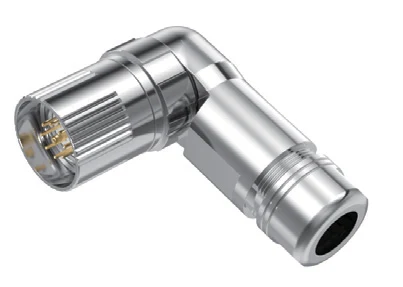

Conexiones de señal para equipos y accionamientos
Las familias de señal K, Y y WY se describen para encoders, servomotores y robótica. La selección depende de la interfaz real; no se garantiza compatibilidad con fabricantes o equipos determinados.
Indique por separado los requisitos de señal y potencia para seleccionar la configuración de contactos y la terminación.
DESCARGAS
Catálogo de productos de la serie M
El catálogo general EN / ZH incluye M23 de señal y potencia, tablas técnicas y planos por modelo. No es un catálogo específico en español.
Descargar catálogo de la serie MPDF · EN / ZH · acceso sin registro
PREGUNTAS DE SELECCIÓN
Preguntas sobre conectores M23
¿Qué configuraciones de señal hay?
El catálogo confirma 6, 7, 9, 12, 16, 17 y 19 contactos. La disponibilidad depende de la familia y terminación; no todas las combinaciones corresponden a todos los formatos.
¿Qué configuraciones de potencia hay?
La tabla de potencia incluye 4, 6, 8 y 9 contactos. También se documentan productos de 13 contactos cuyos valores eléctricos requieren confirmación para el proyecto.
¿Qué terminaciones están disponibles?
Las versiones de señal se documentan con soldadura o crimpado; las de potencia, con crimpado. Seleccione conjuntamente familia y configuración de contactos.
¿Qué formatos M23 hay?
Se documentan conexiones de cable, panel fijo, acodadas y determinadas bridas acodadas orientables. El tipo de contacto y la fijación dependen del modelo.
¿Qué datos necesita GLOBIX para una consulta M23?
Indique señal o potencia, contactos macho o hembra, montaje, formato, terminación, apantallamiento, cable, espacio y cantidad. Un plano del conector complementario facilita la selección.
SOLICITUD DE PRESUPUESTO
¿Qué conexión M23 necesita?
Indique señal o potencia, contactos, conector complementario y cantidad. Añada cable y plano si están disponibles; puede dejar otros detalles por definir.
